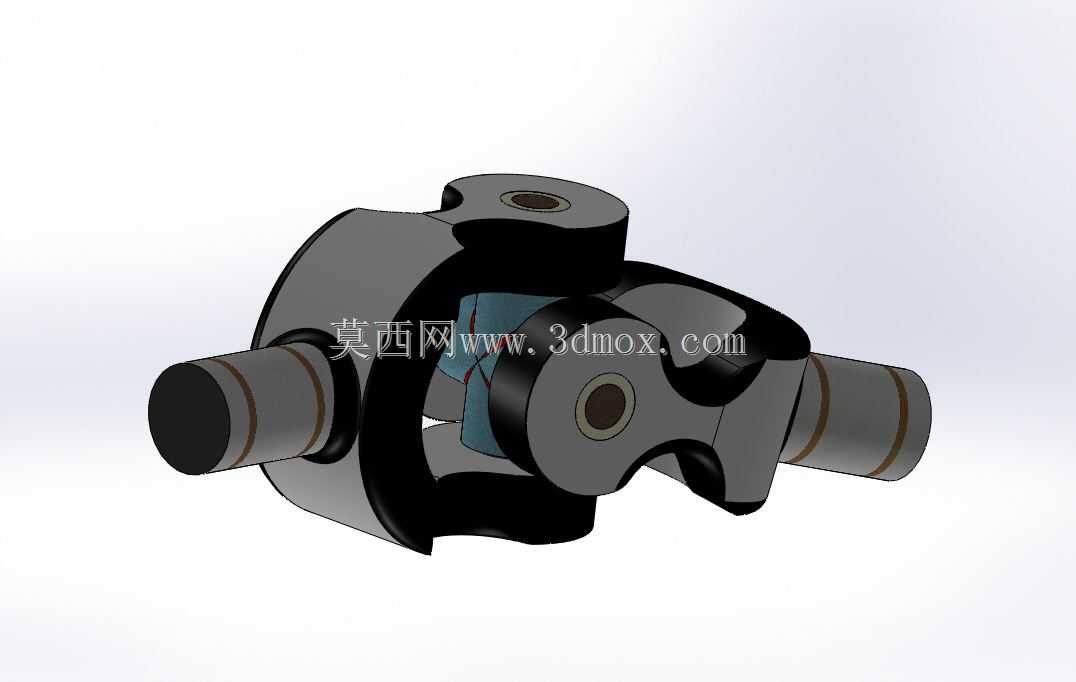

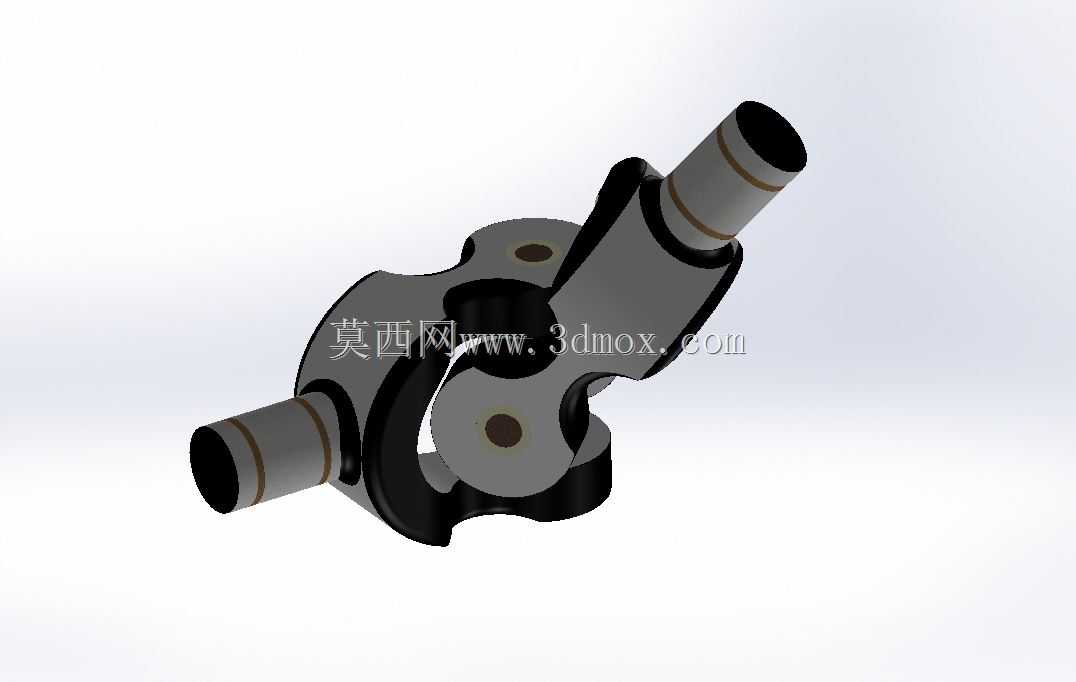

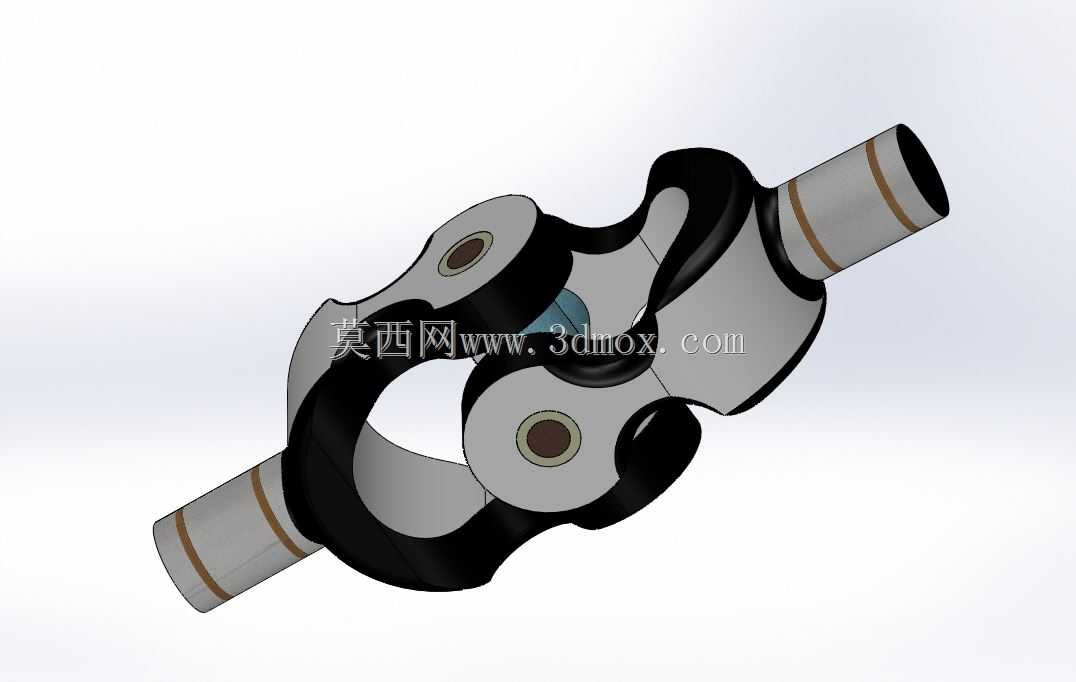

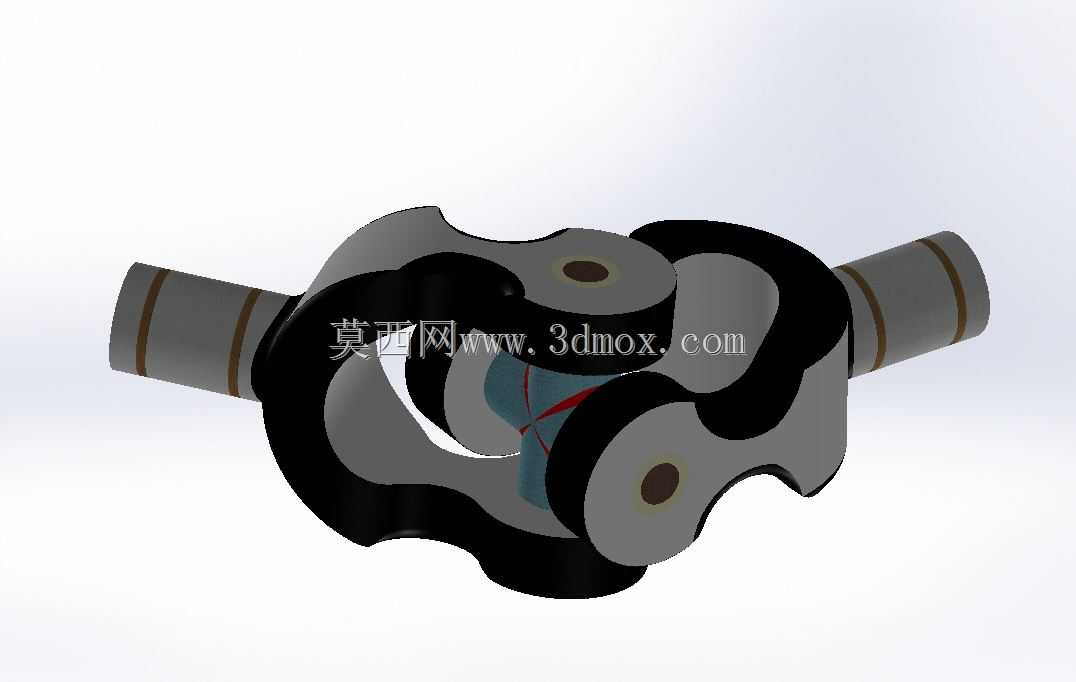

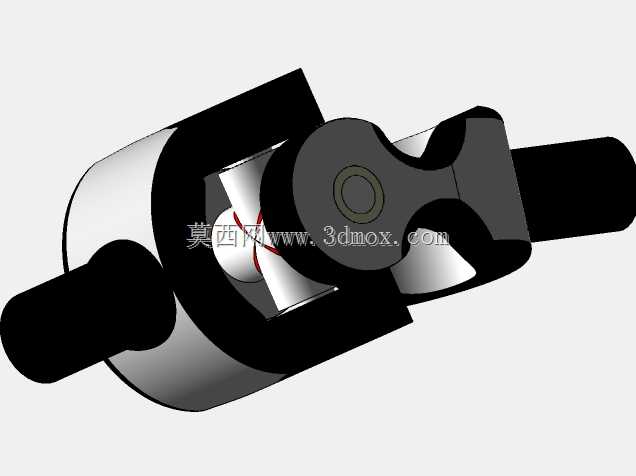

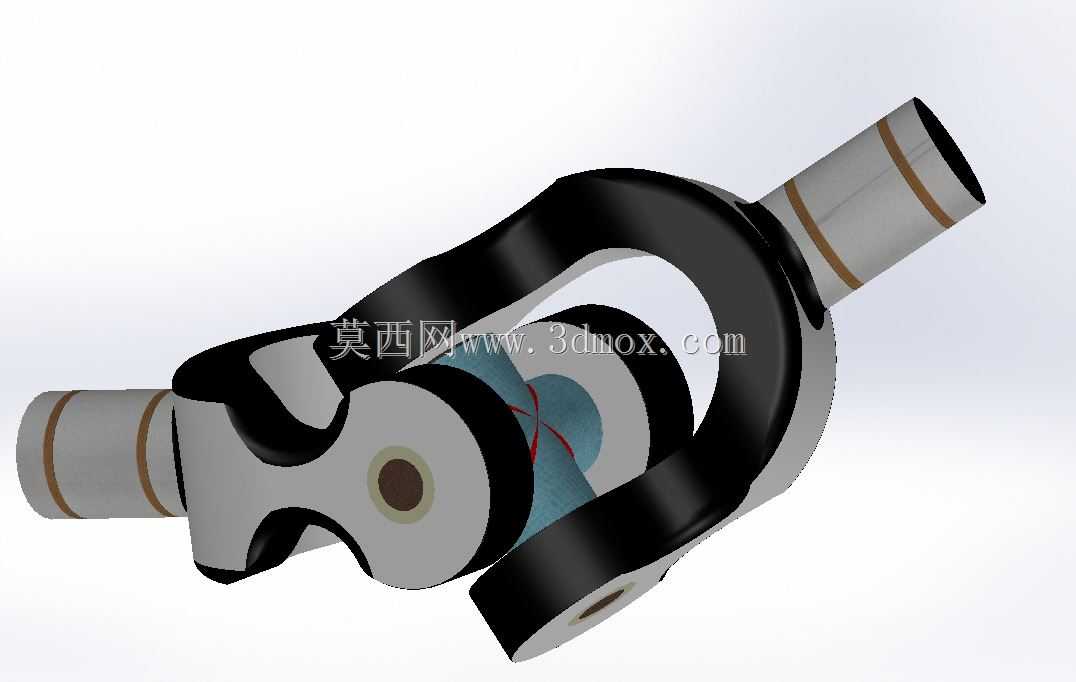

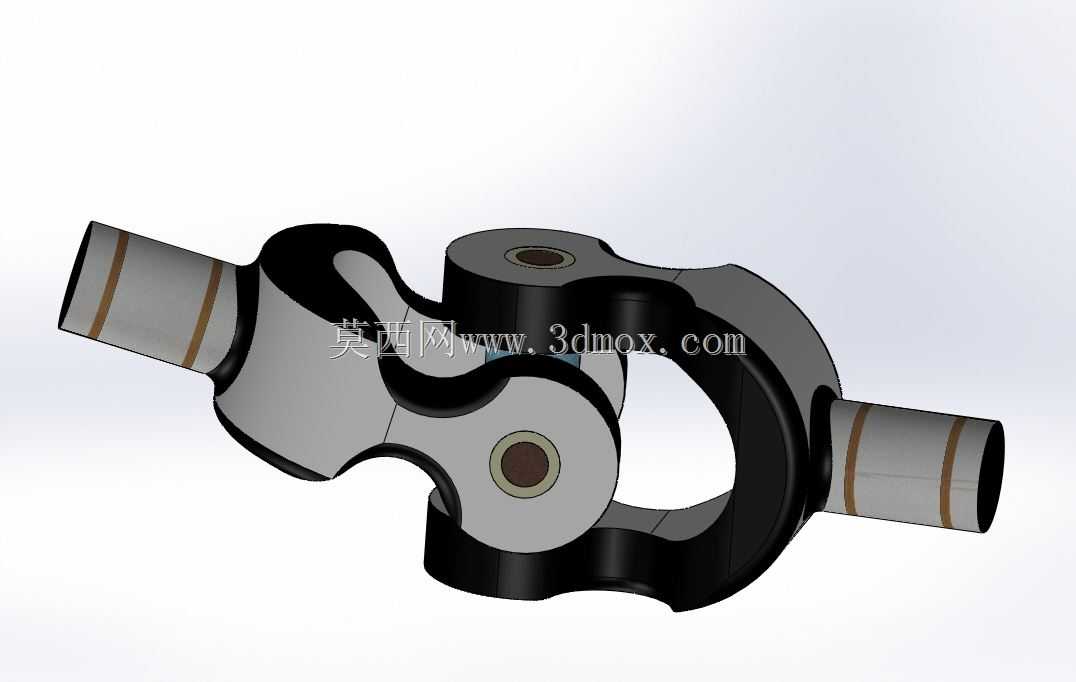

十字轴式万向传动连接结构

　　这类万向传动结构在工业传动场景里的适配范围极广，从车辆底盘的传动轴系，到工业设备里有角位移偏差的两轴传动连接，都能见到它的应用。不同于刚性联轴器只能保证同轴度极高的两轴间扭矩传递，这类结构可以在两轴轴线存在夹角、甚至工作过程中夹角持续变化的工况下，维持稳定的扭矩输出，不会因为轴系的相对偏摆出现卡滞、传动中断的问题。

　　从实际功能来看，它的核心作用是补偿传动链路里的角度偏差，很多设备的安装布局受空间限制，动力输出端和负载输入端无法做到严格同轴，或是设备运行过程中会因为部件振动、悬架形变、机架小幅位移出现轴间角度变化，这时候刚性连接会产生极大的附加载荷，轻则造成轴系弯曲、轴承过早磨损，重则直接扭断传动轴，而这类万向结构可以通过自身的铰接转动，抵消这类角度偏移带来的附加应力，保证传动链路的顺畅。

　　设计这类结构的时候，首先要考虑的是铰接副的运动间隙，间隙过大会造成传动回程误差，在正反转切换频繁的工况下会产生明显的冲击异响，加速铰接面的磨损；间隙过小则会增大转动阻力，在大角度偏摆时甚至会出现运动卡滞。十字轴的轴颈和叉架耳孔的配合精度需要匹配实际工况的转速要求，高转速场景下还要做动平衡校验，避免因为质量分布不均产生周期性振动。叉架的结构设计要兼顾强度和轻量化，两个叉耳的对称度公差需要严格控制，否则会造成传动过程中的转速波动，单万向节本身存在不等速传动的特性，也就是当主动轴匀速转动时，从动轴的转速会随轴间夹角的变化产生周期性波动，夹角越大波动幅度越明显，所以在长距离传动、对转速稳定性要求高的场景里，通常会成对使用这类万向节，通过相位匹配抵消转速波动的影响。

　　外形尺寸方面，这类结构的安装边界主要由十字轴的回转直径、叉架的开口宽度以及轴端的连接长度决定，轴间最大允许工作夹角是选型时的核心参数之一，常规结构的工作夹角一般在15度到25度之间，特殊设计的大角度万向节可以做到更大的偏角，但大角度工况下的传动效率会有所下降，铰接部位的磨损速率也会上升，需要匹配对应的润滑结构，在十字轴的轴颈位置设计润滑油道，保证运行过程中摩擦面能得到持续润滑，降低磨损速率。轴端的连接形式可以根据实际安装需求选择，常见的有花键连接、平键连接、法兰连接等，不同连接形式能传递的额定扭矩不同，设计时需要根据传动链路的最大扭矩预留足够的安全系数，避免过载造成结构断裂。

　　在实际装配过程中，要注意两个叉架的相位对齐，尤其是成对使用的场景，主动端和从动端的叉架需要处于同一平面，才能保证等速传动的效果，如果相位错位，不仅无法抵消转速波动，还会造成额外的附加载荷，加剧整个传动系统的振动。铰接部位的密封结构也很重要，工业场景里难免会有粉尘、切削液、水汽等杂质侵入铰接摩擦面，如果密封失效，杂质会快速磨损轴颈和轴承衬套，大幅缩短结构的使用寿命，所以设计时通常会在叉架耳孔的外侧加装防尘密封圈，阻挡外界杂质进入摩擦副内部。

　　这类结构的受力特点比较明确，工作过程中十字轴的轴颈主要承受交变的剪切应力和挤压应力，叉架的耳根部是应力集中的高发区域，在做结构强度校核的时候，需要重点关注这个位置的应力分布，通过合理的圆角过渡降低应力集中系数，避免交变载荷下出现疲劳断裂。对于大扭矩工况的应用场景，还可以对叉架和十字轴做相应的热处理，提升表面硬度和芯部韧性，兼顾耐磨性能和抗冲击性能。
