立式波纹储水塑料罐体结构设计

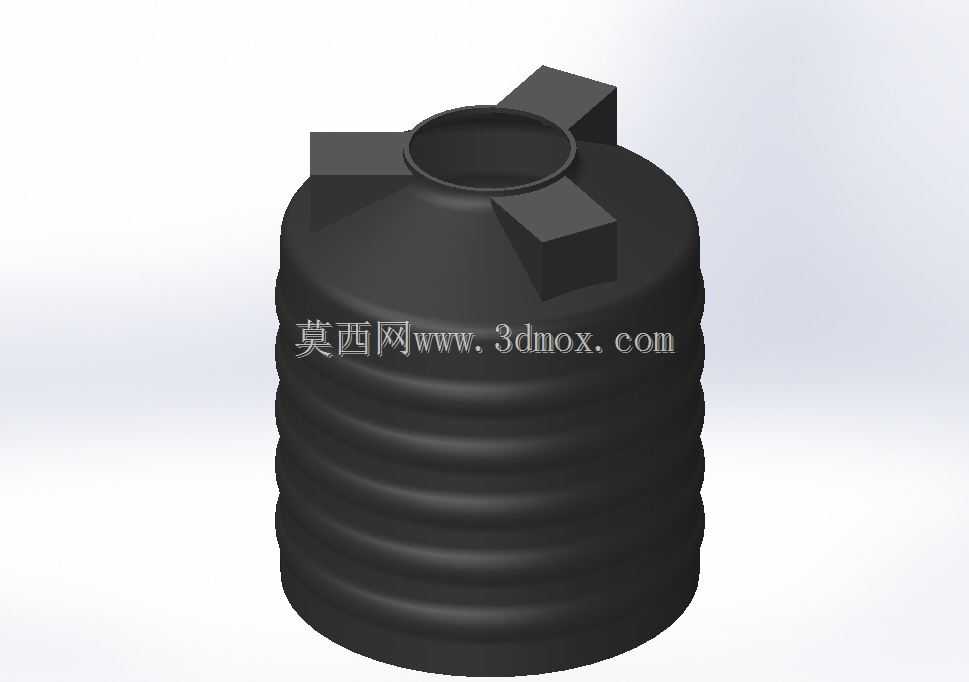

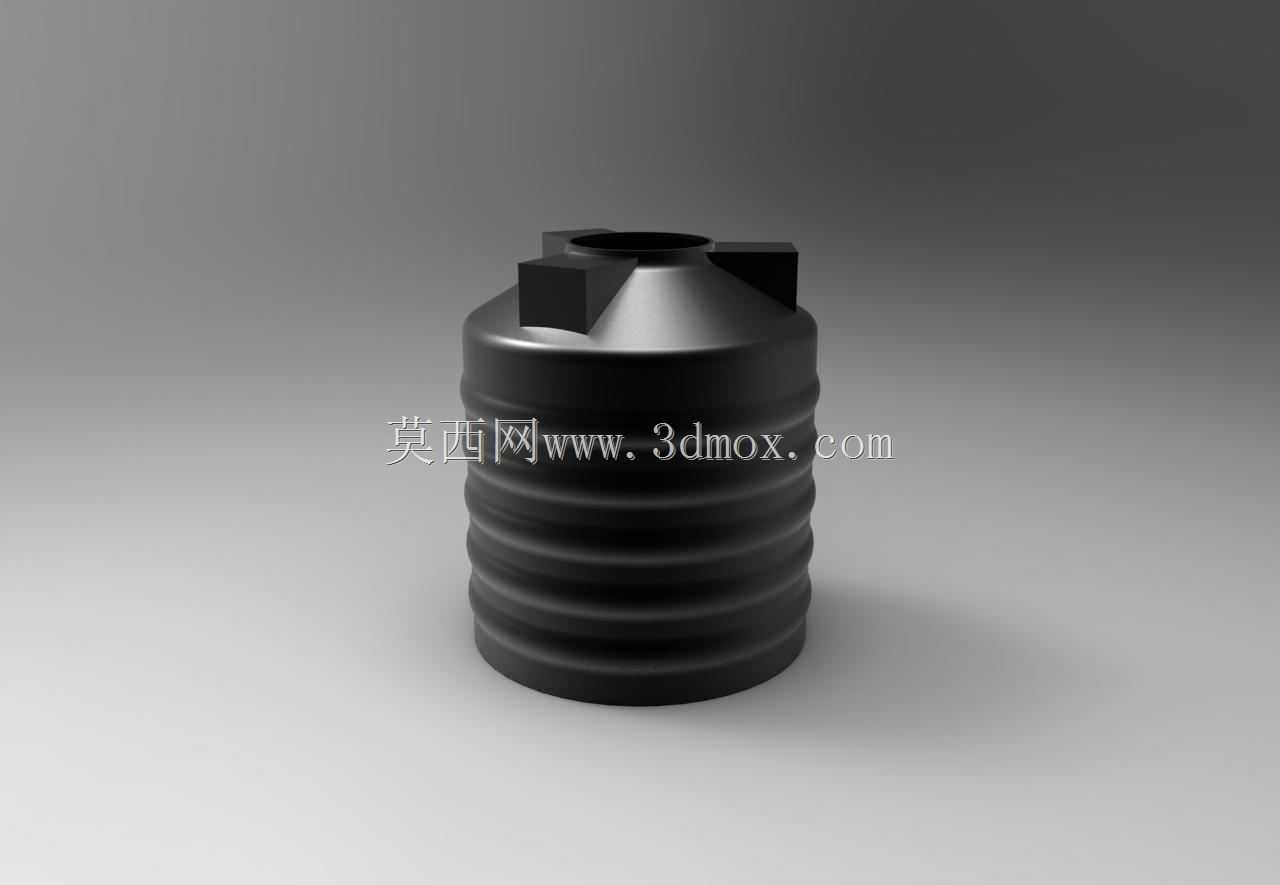

　　这款立式储水罐体的结构设计，首先围绕户外露天储水、厂区临时中转储液、农林灌溉蓄水这类高频应用场景展开，在做三维结构推演的时候，最先要平衡的是塑料滚塑成型的工艺限制和罐体满载后的结构强度问题。很多人做这类储罐设计的时候容易忽略侧壁环向刚度的问题，尤其是大容积的立式罐体，装满液体后侧壁受静液压力会出现鼓胀变形，长期使用还会因为蠕变出现侧壁失稳，所以这款罐体在外壁做了等距分布的环形波纹加强筋，每一道波纹的凸起高度、圆弧过渡半径都经过受力校核，既不会因为筋位过深导致滚塑成型时出现壁厚不均、局部缺料的问题，又能通过环形的结构肋把侧壁的环向应力分散掉，不用额外增加罐体整体壁厚就能把满载时的侧壁变形量控制在允许范围内，同时还能提升罐体抗外部冲击的能力，哪怕搬运过程中受到磕碰，波纹结构也能通过微小形变吸收冲击能量，避免罐体出现开裂渗漏。

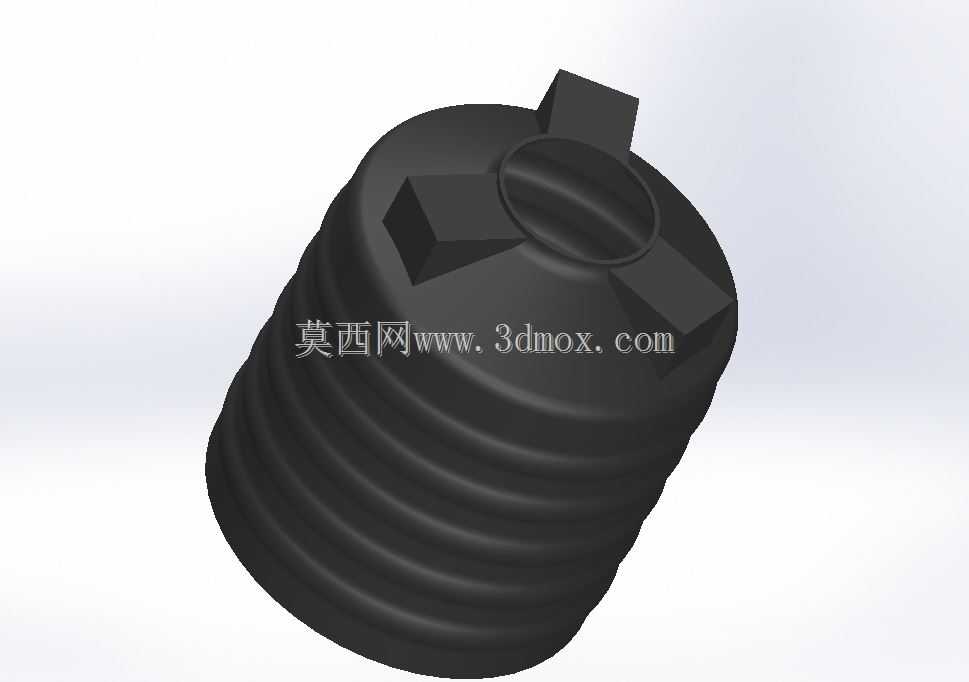

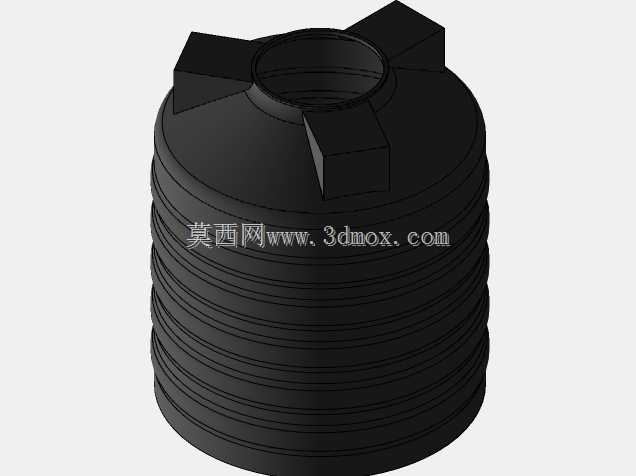

　　罐体顶部的结构设计也充分考虑了实际使用的需求，顶部中心的开口是灌装与人员检修的通道，开口边缘做了加厚的翻边结构，后续可以适配不同规格的螺纹盖、法兰压盖或者外接管道的接头，翻边处的圆角过渡也能避免应力集中，防止拧紧端盖的时候出现边缘开裂。顶部均匀分布的四个凸台结构，一方面是作为吊装受力点，滚塑成型时这几个位置会做局部壁厚加厚，内部预埋金属嵌件，吊装时钢丝绳挂在这几个凸台位置不会出现罐体局部被勒变形的问题，另一方面这几个凸台也可以作为顶部外接管道、液位计安装时的固定基座，不用后期在罐体顶部额外打孔焊接，减少渗漏隐患。

　　从安装边界的角度考虑，这款罐体的底部做了平直的封底结构，封底边缘做了小角度的圆弧过渡，放置在硬化的水泥地面或者配套的钢制支架上时，接触面积足够大，不会出现局部压强过大导致罐体底部凹陷的问题，罐体整体的外径尺寸和高度比例经过优化，重心控制在罐体总高度的三分之一以下，满载状态下即使遇到六级左右的阵风或者地面轻微不平整，也不会出现倾翻风险。做三维建模的时候，特意把所有的棱角位置都做了R5以上的圆角过渡，这既是滚塑工艺的要求——塑料熔体在模具内流动的时候，锐角位置很容易出现填充不足、壁厚过薄的问题，大圆角过渡能保证整个罐体的壁厚均匀性，把成型后的尺寸偏差控制在±3mm以内，同时圆角结构也能避免使用过程中人员磕碰受伤，符合工业设备的安全设计要求。

　　在实际用途层面，这款罐体除了存储常温清水之外，结构强度也能满足一般低浓度酸碱溶液、农用肥水的存储需求，环形波纹结构带来的刚度提升，让罐体在半埋式安装的场景下也能承受周边土壤的侧压力，不用额外做混凝土护壁就能适应简易的埋地安装需求。建模过程中对罐体的容量做了精确核算，从底部到顶部安全液位线之间的有效容积留足了5%的安全余量，避免液体受热膨胀后从顶部开口溢出，顶部开口的高度比罐体最高液位高出100mm以上，即使运输过程中罐内液体出现晃动，也不会出现溢漏问题。另外，罐体的外形没有多余的外凸结构，堆叠存放的时候可以通过顶部凸台和底部的定位凹槽配合，空罐运输时能多层堆叠，大幅降低仓储和运输的空间占用，这也是这类民用、工业通用储水罐在结构设计时必须考虑的流通环节需求，很多初入行的设计人员做这类罐体的时候只考虑使用状态的结构强度，忽略了空罐转运的堆叠需求，导致运输成本居高不下，这款结构在设计初期就把堆叠限位的结构整合到了顶部凸台和底部封底的造型里，没有额外增加零件就实现了稳定堆叠的功能。
