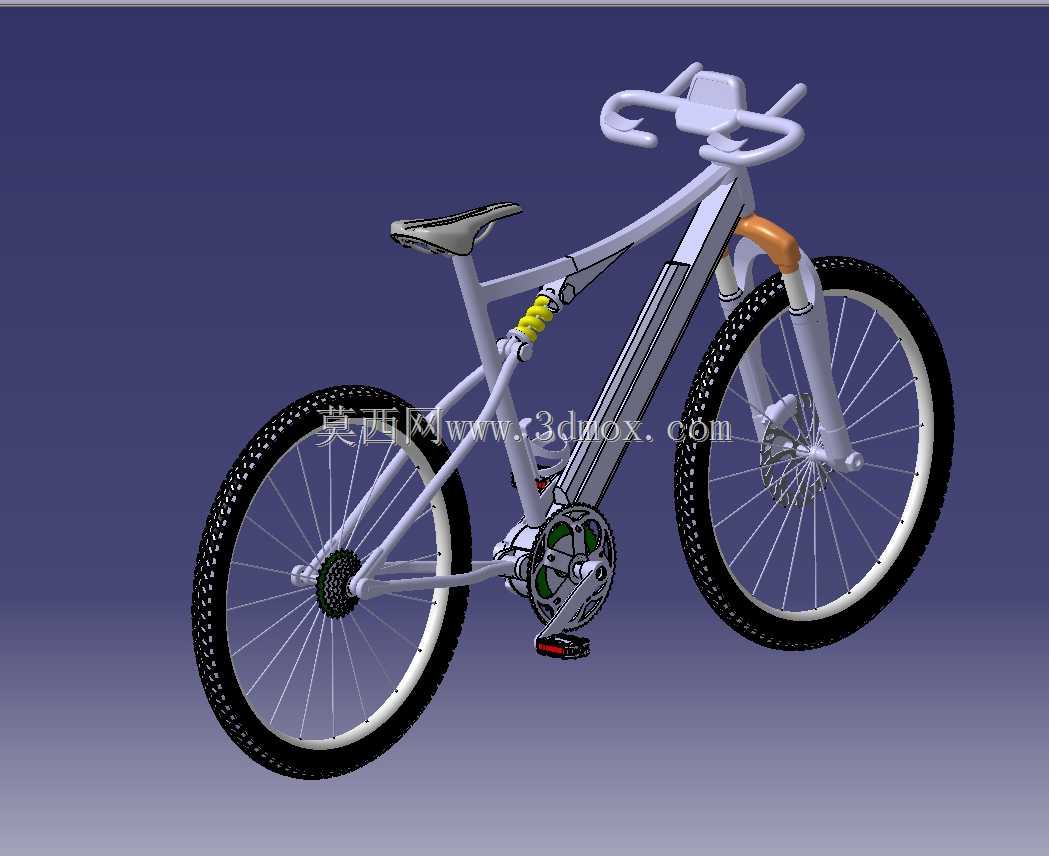

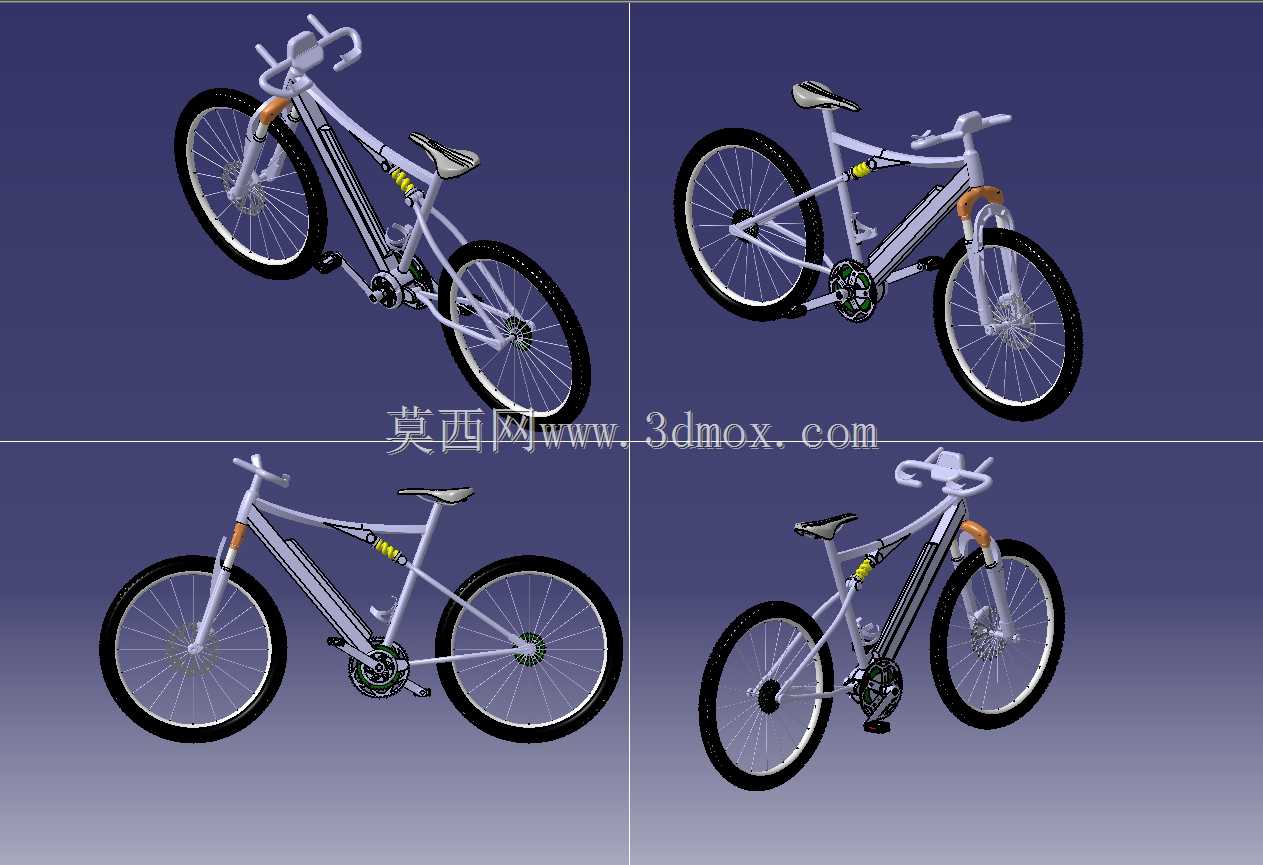

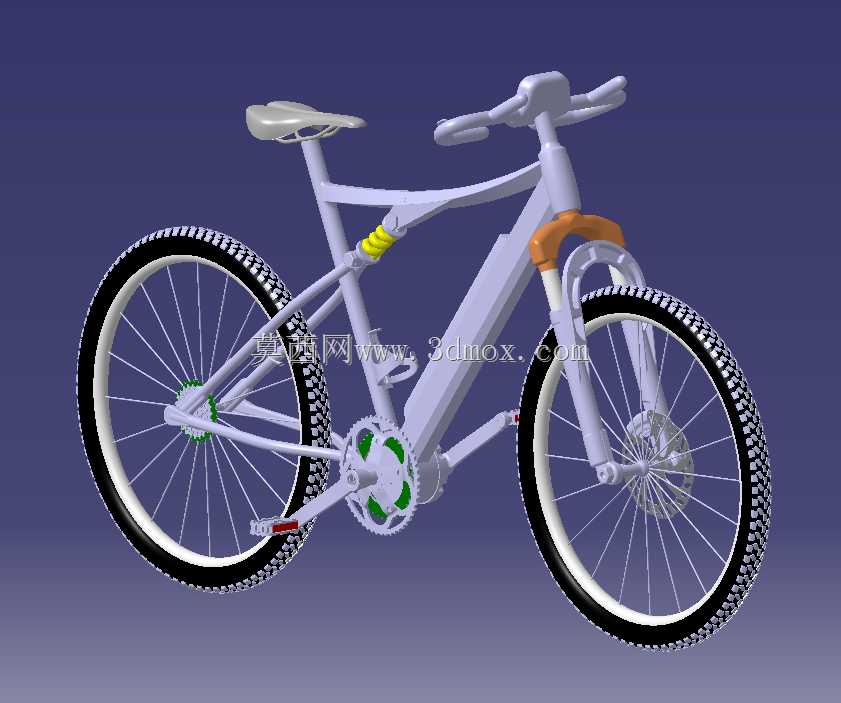

山地越野自行车整车结构三维设计

　　该款自行车的结构设计围绕非铺装路面骑行场景展开，整体采用硬尾车架搭配避震前叉的经典布局，能够适配郊野土路、林间小径、城市非机动道路等多种通行场景，既可以满足日常通勤的代步需求，也能支撑中低强度的户外越野骑行活动。从功能实现逻辑来看，整车的传动系统采用牙盘、链条、飞轮的经典链传动结构，牙盘侧设置多片不同齿数的盘片，配合后轮的多级飞轮结构，能够通过速比切换适配不同坡度的路面骑行需求，降低长距离骑行的体力消耗；脚踏部位设置防滑凸点结构，避免骑行过程中脚底滑脱，提升发力过程的稳定性。前叉部位设置的避震阻尼结构，能够在经过颠簸路面时吸收前轮传递的竖向冲击，降低路面颠簸传递到车把的震动幅度，提升复杂路况下的操控稳定性；

　　车架立管与座管衔接位置设置的缓冲阻尼件，能够进一步过滤后轮传递的颠簸震动，提升长时间骑行的舒适度。车轮部分采用深齿越野轮胎搭配钢丝辐条轮组的结构，深胎纹设计能够在松软土路、湿滑路面提供足够的抓地力，避免骑行过程中出现侧滑；辐条采用均匀交叉排布的方式，在保证轮组径向承重能力的同时，预留足够的形变缓冲空间，应对越野场景下的路面冲击；前后轮均配置碟刹制动结构，相比传统圈刹结构，碟刹系统在雨天、泥泞路况下的制动稳定性更强，制动响应速度更快，能够在高速下坡场景下提供足够的制动力，保障骑行安全。车架主体采用一体化流线型设计，上管从车头位置平滑过渡到座管位置，下管采用加粗的梯形截面结构，在控制整车重量的前提下提升车架的抗扭刚性，避免大力踩踏、

　　高速过弯时车架出现多余形变，提升力传递效率；车把采用宽把设计，抬升角度适配越野骑行的操控姿态，能够在复杂路况下提供更灵活的转向操控空间；鞍座采用窄型运动款设计，表面设置防滑耐磨层，支撑位置贴合骑行时的臀部受力点，减少长时间骑行的压迫感。从安装边界尺寸来看，整车轴距控制在适合灵活操控的区间，前后轮中心距适配160-185cm身高人群的骑行姿态，车把高度与鞍座高度预留足够的调节余量，能够根据不同使用者的身高、腿长调整到合适的骑行姿态；五通位置的高度设置兼顾过障能力与骑行重心控制，既能够在经过路面凸起、石块障碍时避免磕碰牙盘与车架，也不会因为重心过高影响过弯稳定性。设计过程中对各部件的装配干涉做了完整校验，前叉转向行程内不会与车架、

　　车把部件产生磕碰，车轮转动过程中与车架、前叉的间隙预留足够的泥污容纳空间，避免泥泞路况下轮组卡滞；传动系统的链条走线全程设置导向结构，避免变速过程中链条脱落、剐蹭车架。整车各部件的连接位置均采用标准自行车接口规格，车架头管、五通、座管、尾钩的尺寸均符合通用自行车配件的安装标准，后续维护更换配件时无需额外定制加工，降低后期使用的维护成本。
