自行车辐条式前轮轮组结构三维设计

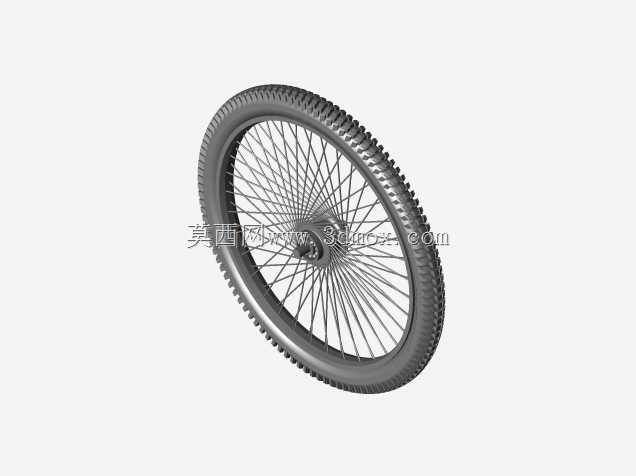

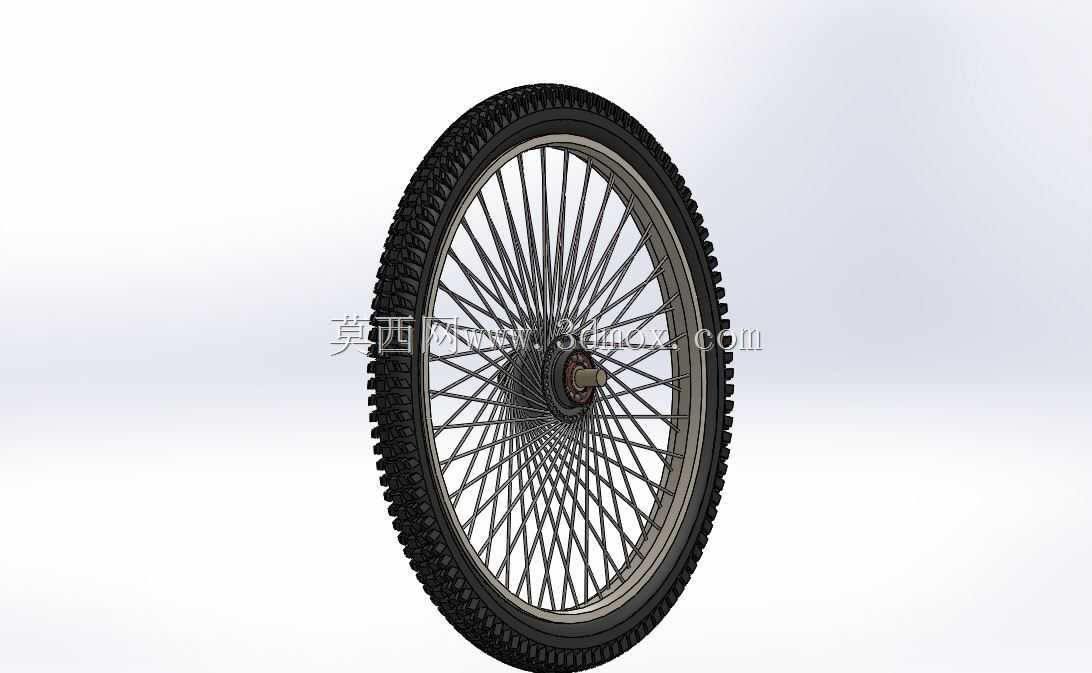

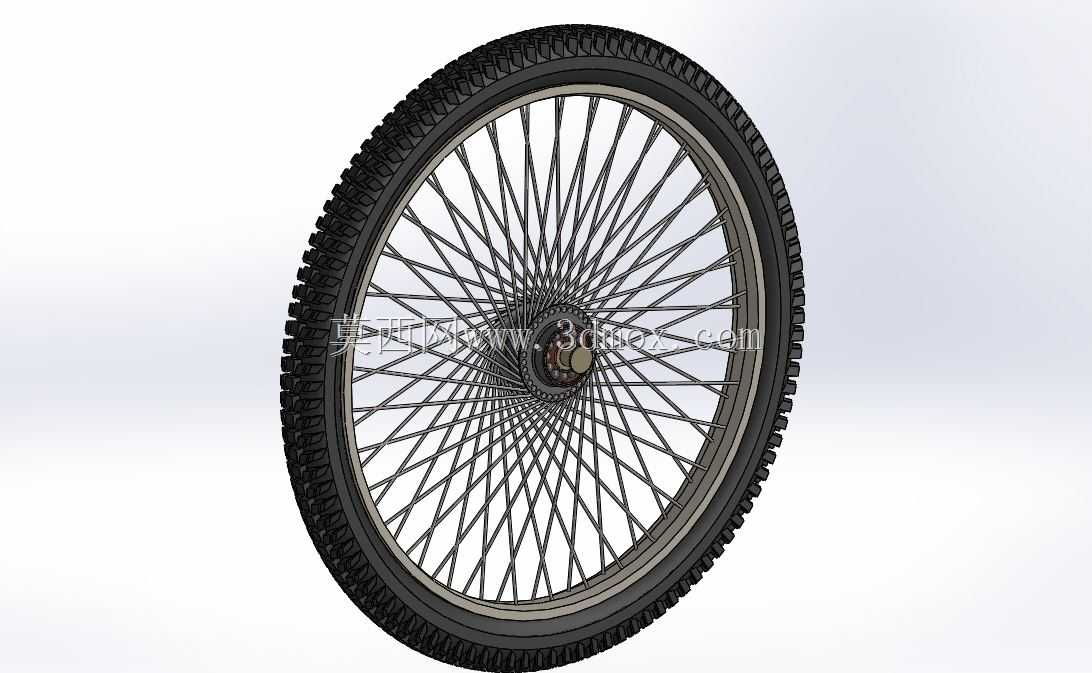

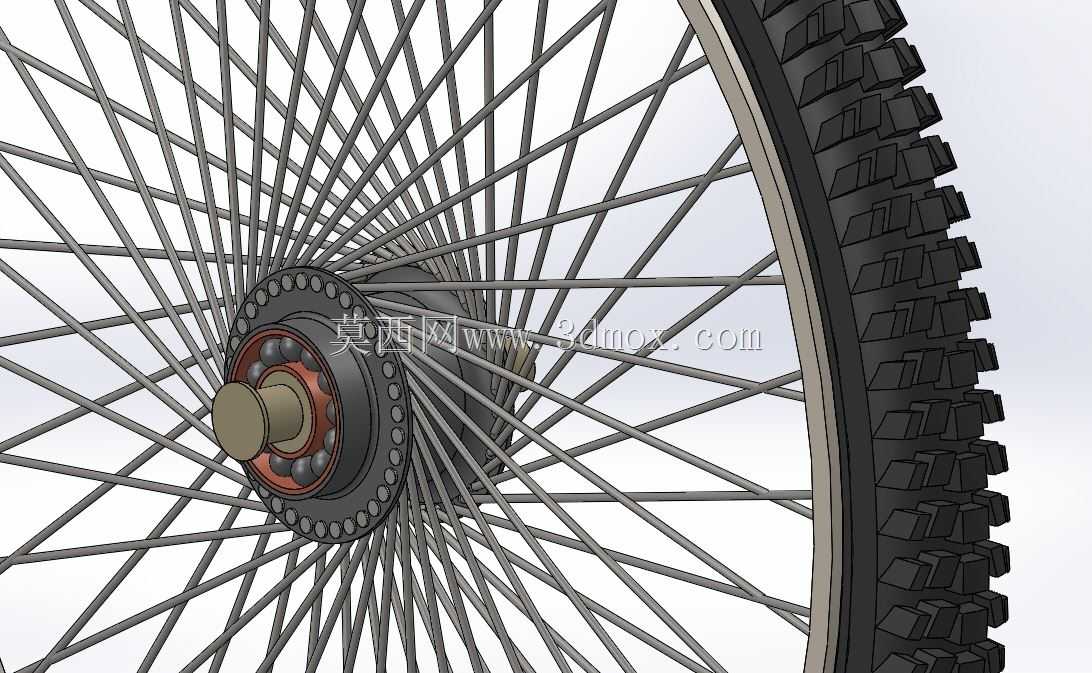

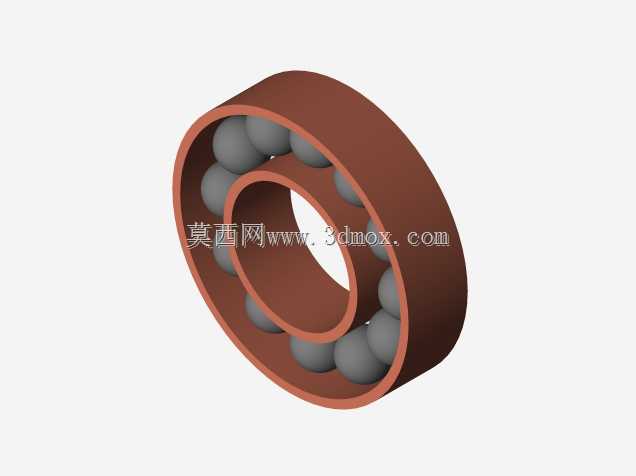

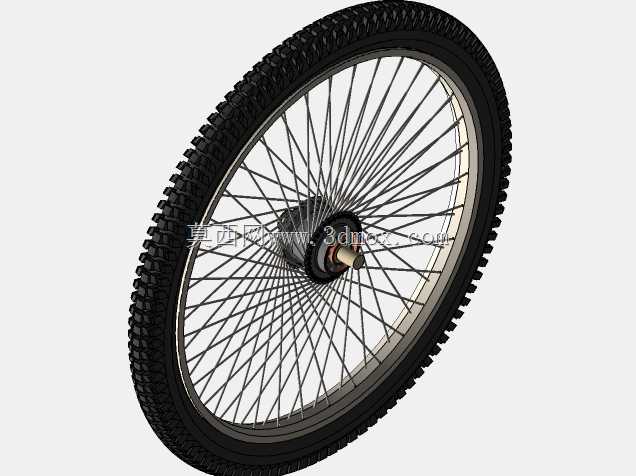

　　日常通勤、山地越野场景下的自行车轮组，是直接决定骑行平顺性、载荷承载能力与转向响应灵敏度的核心行走部件，本次建模的辐条式前轮轮组，完全围绕民用代步与轻度越野的通用使用需求展开结构设计，没有过度追求竞赛级的极致轻量化，而是把结构可靠性、安装适配性放在设计优先级的首位。从结构组成来看，整个轮组包含外胎、轮辋、辐条、花鼓壳体、轴承组、轴杆、锁紧端盖几个核心部分，各部件的配合边界都做了符合实际装配公差的预留，不会出现建模阶段的干涉问题。花鼓作为轮组的核心承载部件，内部采用深沟球轴承作为转动支撑，轴承外圈与花鼓壳体的安装位采用过盈配合设计，内圈与中空轴杆采用间隙配合，保证轮组转动时的同轴度，同时降低滚动阻力；花鼓外侧的辐条固定法兰盘，

　　均匀分布36个辐条挂孔，孔位的角度经过反复校准，保证每根辐条的拉力分布均匀，避免轮组组装后出现偏摆、跳动的问题。辐条采用等直径圆钢条结构，两端分别通过辐条帽与轮辋连接，建模时特意还原了辐条的交叉编织排布方式，这种排布方式相比直拉结构，能更好地吸收路面传递的颠簸冲击，同时提升轮组的侧向抗形变能力，在过弯或者承受侧向载荷时，不会轻易出现辐条松动、轮组变形的情况。轮辋采用双层铝合金结构的截面设计，既保证了圈体的结构强度，又预留了内胎的安装空间，轮辋的胎边卡槽尺寸完全匹配常规山地车外胎的胎唇规格，安装时可以通过胎唇与卡槽的紧密配合，保证充气后外胎不会出现滑转、脱胎的问题。外胎采用粗颗粒块状胎纹设计，胎块的高度、

　　间距都参考了轻度越野轮胎的参数，这种胎纹在非铺装路面行驶时，能有效嵌入松软路面提升抓地力，在铺装路面行驶时也不会产生过大的滚动阻力，胎体内部预留了标准内胎的安装空腔，与轮辋的配合边界做了贴合处理，不会出现装配错位的问题。从安装边界来看，整个轮组的轴杆直径、开档尺寸都符合常规山地车、通勤自行车的前叉安装标准，轴杆两端的锁紧螺纹规格与市面主流快拆杆、实心轴螺母完全适配，不需要额外修改前叉结构就能直接完成装配；轮组的整体外径、轮胎宽度也匹配常规26寸自行车的车架间隙，安装后不会出现轮胎与前叉叉腿、车架前三角剐蹭的问题。设计过程中特意规避了很多新手建模容易出现的问题：比如辐条与花鼓、轮辋的连接位置没有出现穿模，轴承的钢球、

　　保持架结构完整还原，花鼓端盖与轴杆的配合台阶做了精准的尺寸对齐，甚至连外胎表面的胎纹拔模角度都做了符合注塑/硫化工艺的处理，整个模型的结构完全可以直接用于结构验证、装配模拟，也能作为自行车设计相关的教学演示素材，帮助从业者理解轮组的受力传递路径——骑行时的垂直载荷通过轴杆传递到花鼓，再通过均匀排布的辐条分散到整个轮辋，最终通过外胎传递到地面，转向时的侧向载荷则通过交叉排布的辐条形成的桁架结构承担，保证轮组在复杂受力状态下的结构稳定性。
