带安装尺寸与结构草图的爪形联轴器

　　在各类中小功率传动的轴系布局里，爪形联轴器的出镜率一直不低，从轻工输送线的辊道驱动，到小型机床的进给轴传动，再到自动化设备的伺服电机输出端连接，都能见到这类部件的身影。它不需要像刚性联轴器那样苛求两轴的绝对对中，能在一定范围内补偿两轴间的径向、角向以及轴向偏移，同时中间的弹性体还能吸收传动过程中的小幅振动，降低启动瞬间的冲击载荷对后端负载的影响，这也是很多传动场景优先选它而非刚性凸缘联轴器的核心原因。

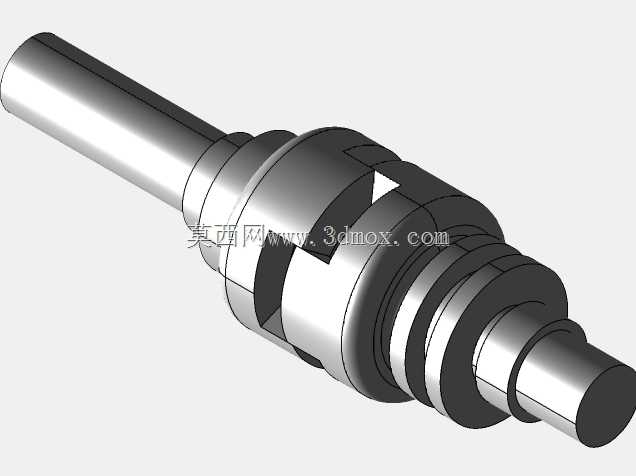

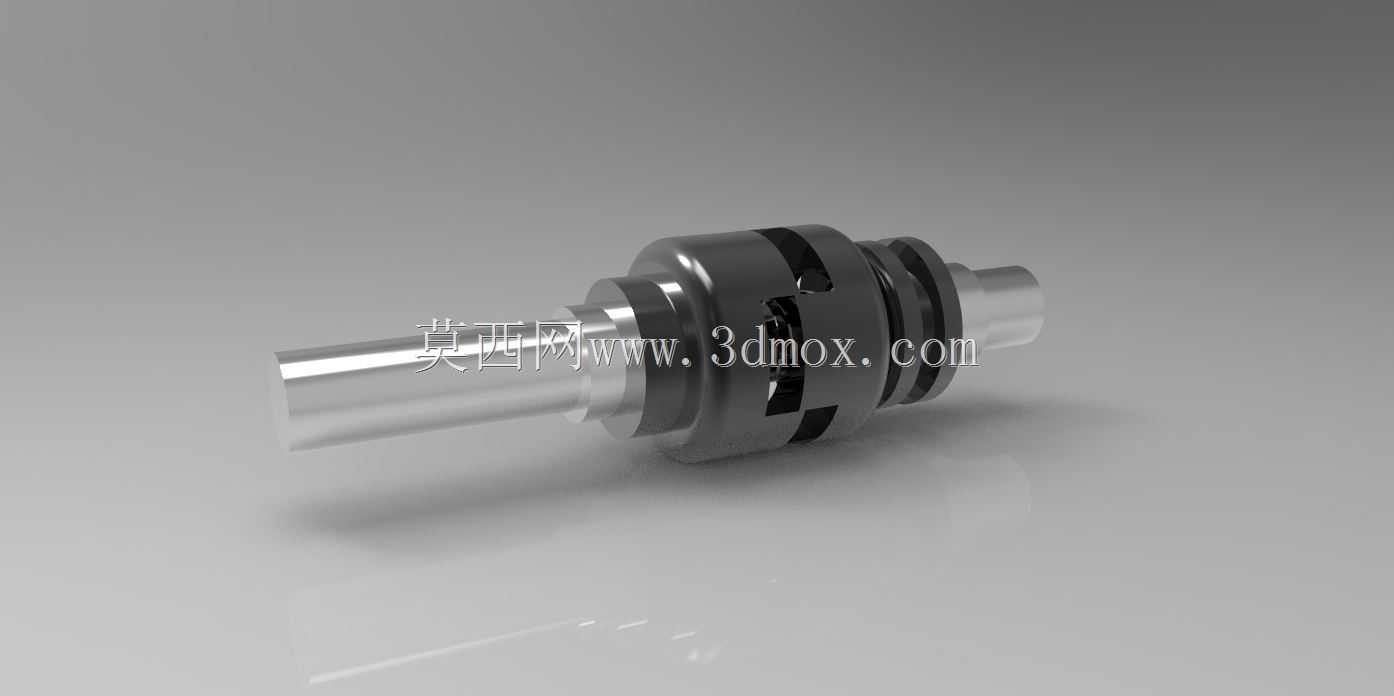

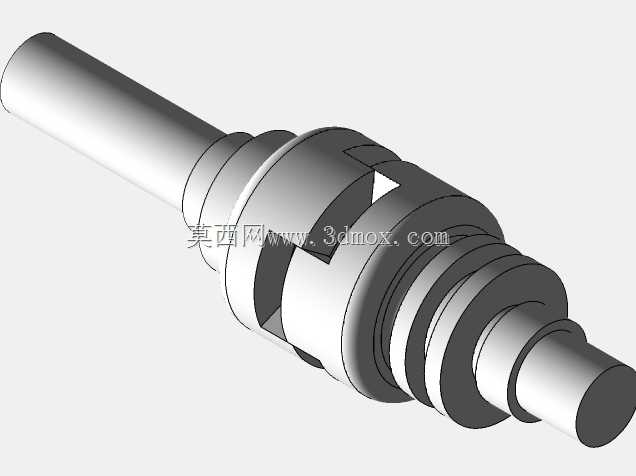

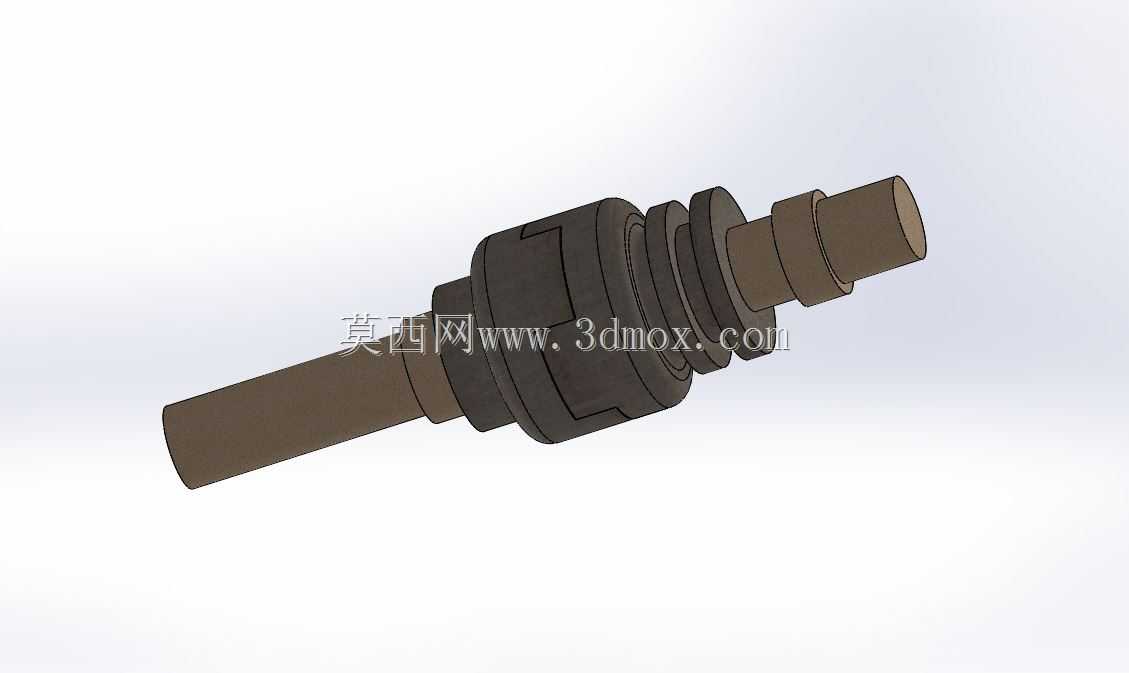

　　这次的结构设计里，半联轴器的爪部采用了圆弧过渡的爪齿结构，没有做尖锐的直角棱边，一方面是避免热处理或者长期受载时出现应力集中导致爪部断裂，另一方面也能让弹性块在受挤压时受力更均匀，不会出现局部压溃过早失效的问题。两端的轴孔采用了普通平键连接的标准结构，轴伸端的长度做了明确的边界限定，安装时不需要额外配磨轴头，只要按照标注的轴径公差加工对应传动轴，装入平键后拧紧紧定螺钉就能完成轴向固定，现场装配的效率很高。

　　从安装边界来看，整个联轴器的最大外径控制在适配常规安装空间的尺寸范围内，两端轴孔的同轴度公差在建模时就做了严格的形位公差约束，装配后两轴的偏移补偿量能覆盖绝大多数现场安装的对中误差范围，不需要额外增加复杂的调整机构。爪部的啮合间隙留了合理的余量，既不会因为间隙过大导致正反转切换时出现明显的回差，也不会因为间隙过小导致弹性块安装困难、运转时出现卡滞发热的问题。

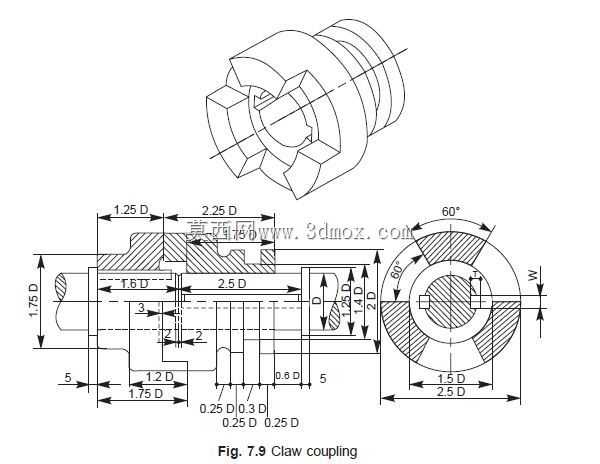

　　设计过程中特意把完整的结构草绘和关键安装尺寸都整合在了模型文件里，不需要额外翻阅机械设计手册查标准件参数，做轴系布局时可以直接把这个模型调入装配体，直接匹配电机输出轴和负载输入轴的尺寸，快速完成轴系的干涉检查。比如在做小型皮带输送机的驱动端设计时，只要选定对应扭矩规格的该款联轴器，就能直接确定电机安装板和从动辊轴承座之间的间距，不用反复核算联轴器的轴向安装尺寸，能大幅缩短结构设计的周期。

　　实际使用场景里，这类爪形联轴器的维护成本也很低，中间的弹性块属于易损件，长期使用出现磨损后，不需要挪动两端的电机和负载设备，只要把两个半联轴器之间的连接间隙拉开，就能快速更换弹性块，不需要重新做整根轴系的对中调整，对于连续运转的生产线来说，能大幅减少停机维护的时间。建模时对半联轴器的材质做了对应的结构强度校核，爪部的根部厚度满足额定扭矩下的抗弯强度要求，即使出现短时过载1.5倍的情况，也不会出现爪部断裂的问题，能覆盖多数通用传动场景的负载需求。

　　另外在结构细节上，半联轴器的轴孔端部做了倒角导向，安装时能很顺利地套入轴端，不会刮伤轴的配合表面；紧定螺钉的位置做了沉孔处理，运转时不会因为螺钉突出产生额外的风阻或者安全隐患；弹性块的卡槽和半联轴器的爪部做了适配的公差配合，运转时不会出现弹性块脱出的问题。整个模型的结构完全按照实际加工的工艺要求建模，没有出现无法加工的倒扣或者薄壁结构，拿到模型后可以直接导出工程图用于生产加工，不需要再做结构上的工艺修正。
