车辆悬架用螺旋弹簧阻尼减震总成结构

　　这套带螺旋弹簧的阻尼减震构件，主要适配各类非道路作业车辆、小型乘用车辆以及轻型工业移动设备的行走悬架系统，在路面激励传递路径中承担核心的缓冲与吸能作用，能够把轮端接收到的颠簸冲击动能，通过阻尼介质的节流损耗转化为热能耗散，同时配合螺旋弹簧的刚度特性完成冲击后的复位动作，避免车身或设备机架出现持续的余振，保障行走过程中构件连接部位的应力处于可控区间。从实际装车的应用场景来看，这类减震总成常被用于四轮全地形车、小型电动代步车、厂区内短途转运的无人搬运小车，部分轻型工业巡检机器人的行走轮组也会采用同结构的减震方案，区别于重型商用车的钢板弹簧悬架，这类螺旋弹簧配合筒式阻尼的结构，占用的径向安装空间更小，单位行程内的刚度线性度更优，

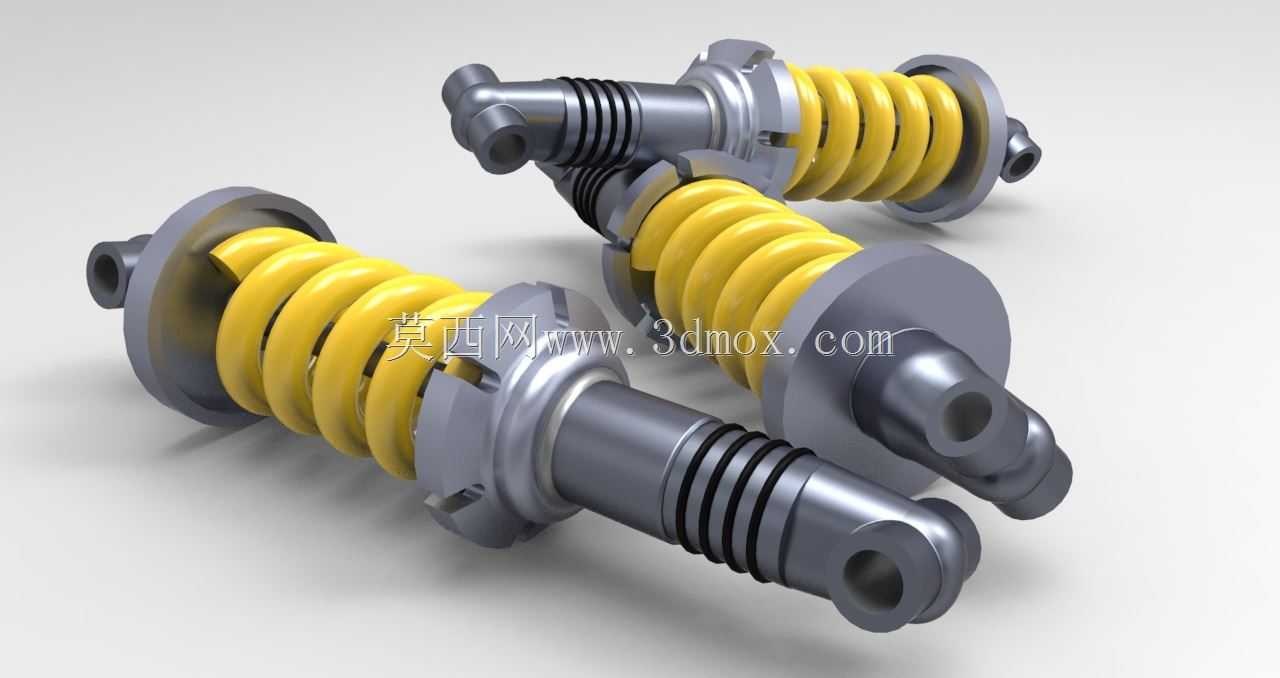

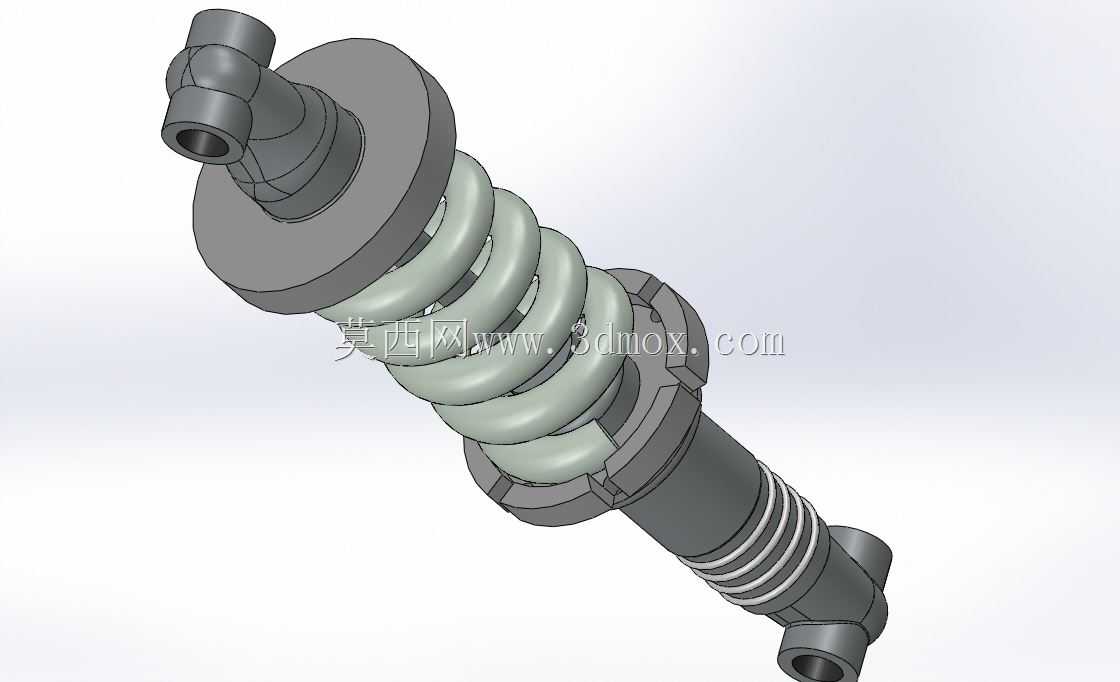

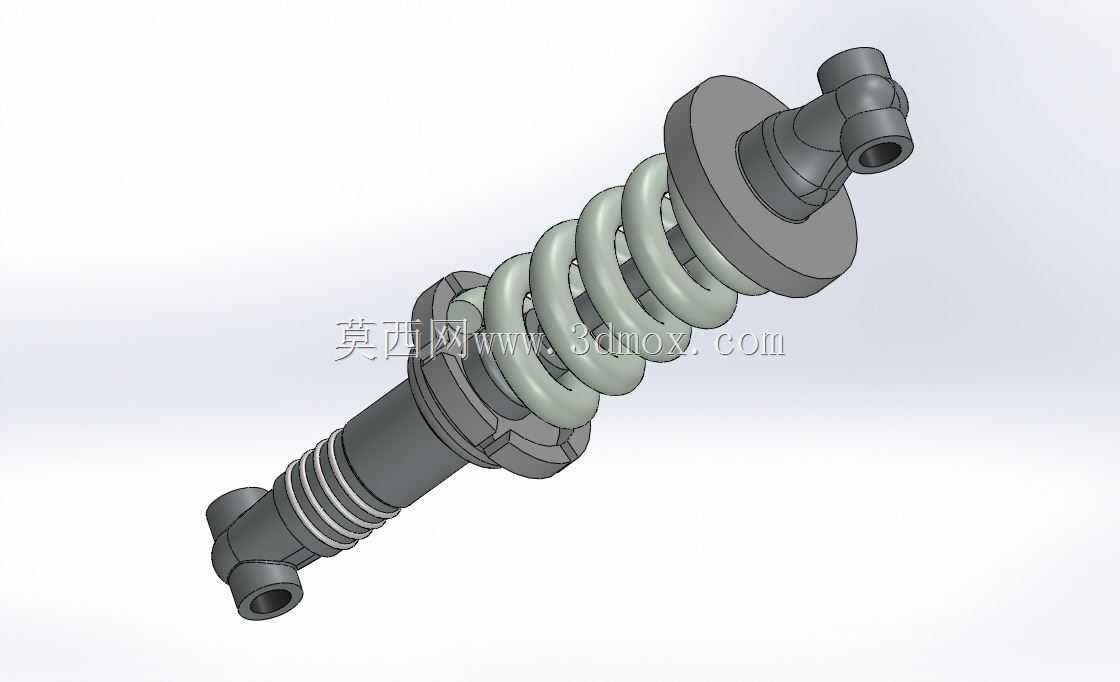

　　在小幅度高频颠簸路面的滤震表现更突出。设计层面上，这套总成采用了阻尼筒与螺旋弹簧同轴布置的结构，弹簧的上下端圈做了并圈磨平处理，保证和上下安装座的贴合面受力均匀，不会出现偏载导致的弹簧早期断裂；阻尼筒的杆端设置了多道密封结构，能够阻挡户外作业时的泥沙、水渍进入阻尼腔，避免密封件过早磨损导致的阻尼力衰减。安装边界方面，上下两端的连接耳均采用了带通孔的铰支结构，安装时可以通过销轴完成和车架、轮边摆臂的铰接，允许工作过程中减震器随摆臂跳动出现小角度的摆转，不会因为运动干涉产生附加弯矩；弹簧的预压量在装配状态下已经做了匹配设计，静态承载时弹簧的压缩量处于总行程的三分之一区间，既保证空载状态下不会出现弹簧松旷异响，

　　也给满载冲击预留了足够的压缩行程，避免极限工况下阻尼筒出现打底硬接触。从功能特性来看，这套减震总成的阻尼特性做了双向匹配设计，压缩行程的阻尼力相对较小，能够快速吸收路面传来的突加冲击，避免冲击力直接传递到机架；回弹行程的阻尼力设置更大，能够约束弹簧的复位速度，避免弹簧回弹过快导致的车轮跳离地面，保障行走过程中轮端的抓附力稳定。在结构细节处理上，阻尼筒的缸体表面做了硬质氧化处理，能够抵御户外环境下的锈蚀，同时降低活塞杆往复运动时的摩擦阻力；弹簧表面采用了喷塑处理，相比普通喷漆的涂层附着力更强，长期承受砂石击打也不容易出现涂层脱落锈蚀的问题。实际选型匹配时，需要结合设备的单轮承载重量、常用行驶路面的颠簸幅度、

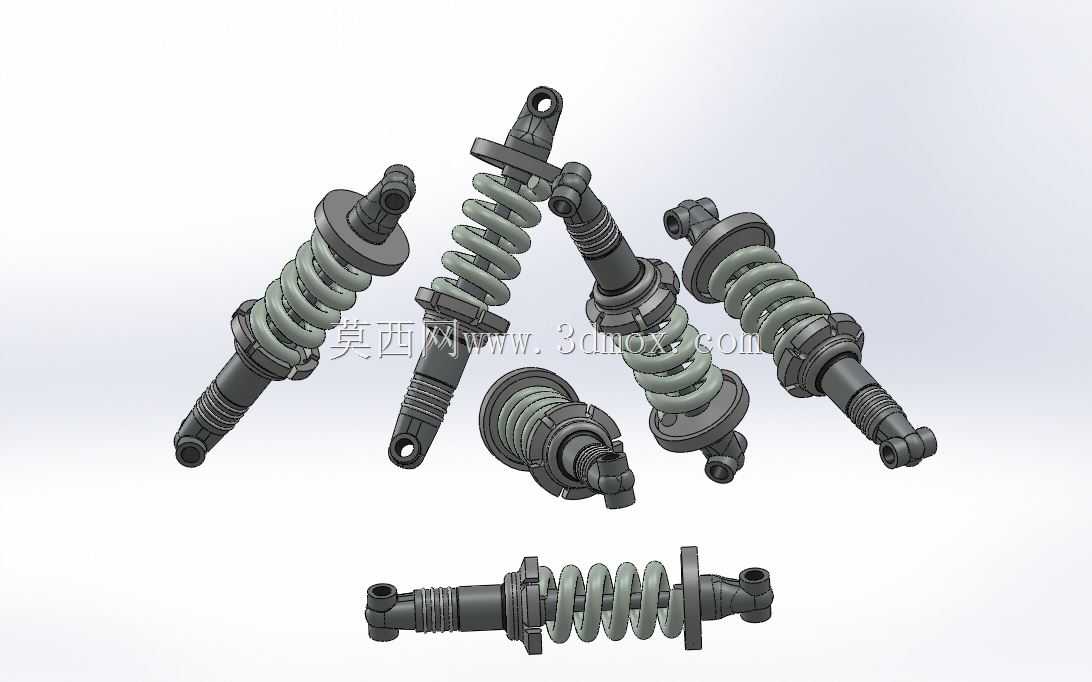

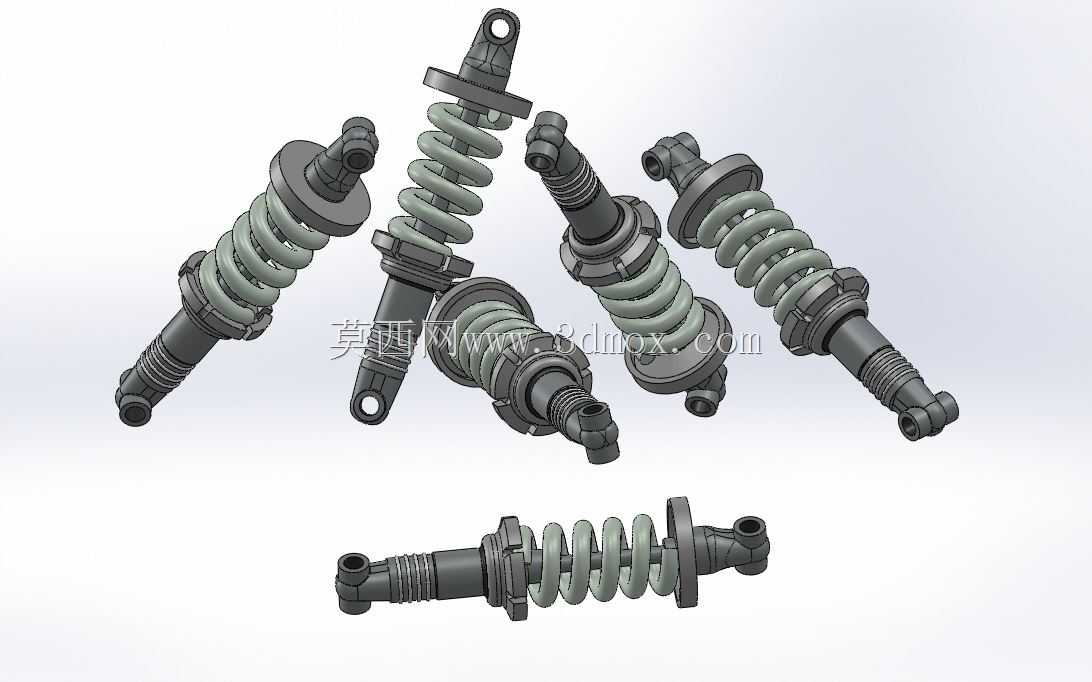

　　允许的悬架动行程参数来匹配对应的弹簧刚度与阻尼阀系参数，这套结构的建模过程中，对弹簧的螺旋升角、有效圈数、阻尼筒的壁厚、连接耳的销轴孔径都做了等比例还原，能够直接用于悬架系统的运动干涉校核、安装位置的空间布局验证，也可以作为同类型减震产品改型设计的基础参考模型，在做整车装配仿真时，可以直接赋予对应的刚度、阻尼参数，完成不同路况下的悬架动行程仿真分析，验证轮舱内部的预留空间是否满足极限跳动下的间隙要求，避免实际装车后出现轮胎和翼子板、阻尼筒和周边管线的运动干涉问题。
