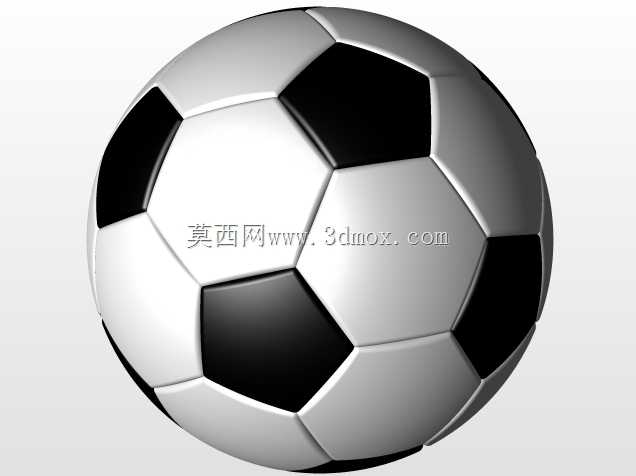

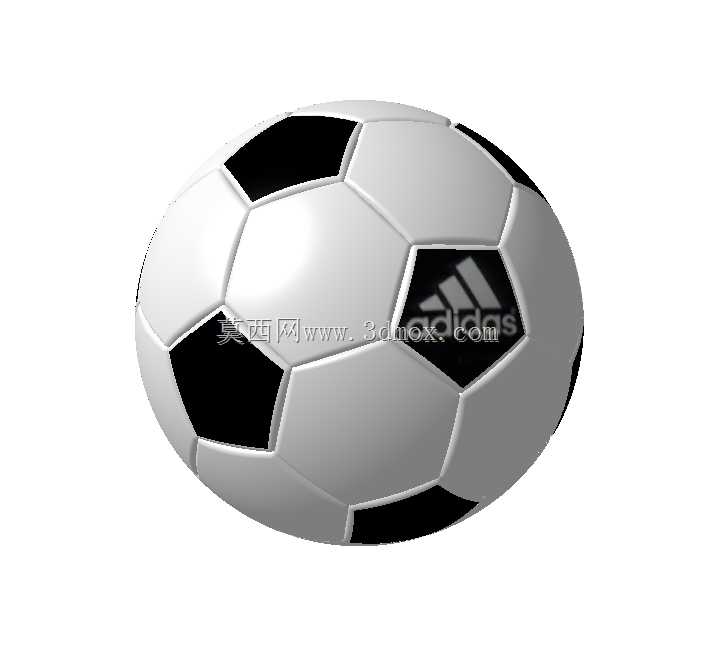

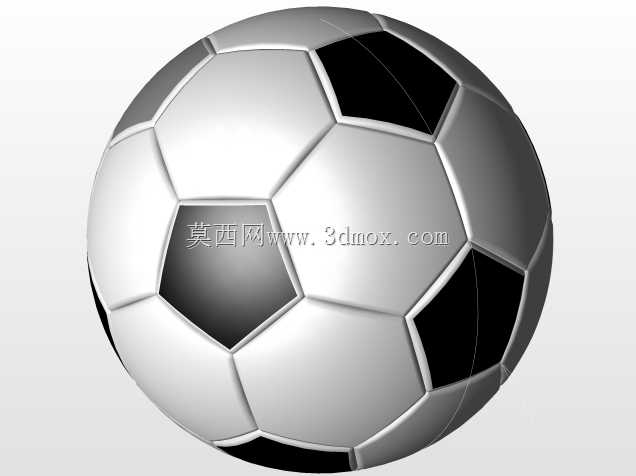

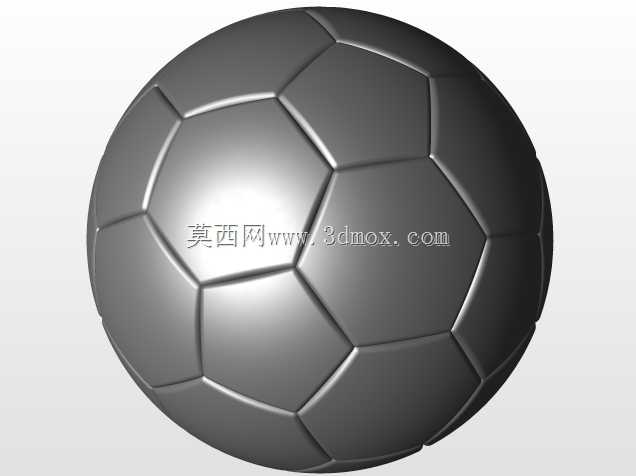

经典黑白拼接足球曲面结构三维数模

　　做球类产品的结构设计时，很多刚接触曲面建模的工程师容易陷入两个误区，要么把球面拆面逻辑搞混导致拼接缝隙超差，要么忽略皮块拼接后的实际球面弧度偏差，做出来的数模要么渲染效果失真，要么拿去开模的时候出现皮块贴合错位的问题。这个足球数模的拆面逻辑完全按照传统经典足球的皮块排布来做，12块正五边形黑色皮块与20块正六边形白色皮块的拼接边界，全部做了等距的缝合余量预留，每一块皮块的边缘都做了适配球面曲率的倒角处理，不会出现平面拼接强行弯成球面的褶皱问题。

　　从实际应用场景来说，这类曲面数模不光可以用来做体育用品的产品开发参考，也可以作为曲面建模练习的典型案例，毕竟球面拆面、多面体转球面的建模逻辑，在很多异形曲面零部件、文创产品、包装结构的设计里都能用到。很多做工业设计的从业者刚接触复杂曲面的时候，都会拿足球建模来练手，核心就是要掌握平面多边形向球面投影的形变控制，以及相邻曲面之间的G2连续处理，这个数模里每一块皮块的曲面都做了曲率连续校验，相邻皮块的拼接处没有曲率突变，渲染出来的光影过渡自然，不会出现生硬的折痕。

　　说到产品的功能特性，传统足球的皮块排布不是随便定的，这种五边形六边形拼接的结构，能让每一块皮块在充气承压之后受力均匀，不会出现局部应力集中导致的鼓包或者开裂。数模在构建的时候，先确定了标准足球的公称直径，也就是常规五号足球的外径尺寸，所有皮块的边界线都投影在这个基准球面上，每一块五边形皮块的边长和六边形皮块的对应边长完全相等，拼接的时候不会出现尺寸错位。很多新手做足球建模的时候，容易把五边形和六边形的边长做的不匹配，最后缝合的时候出现缝隙，或者强行缝合之后曲面变形，这个数模里所有拼接边的长度公差控制在微米级，曲面缝合之后没有破面，可以直接导出用于后续的渲染或者结构分析。

　　设计思路上，没有采用直接在球面上切割分块的偷懒做法，而是先构建截角二十面体的基础线架，再把所有顶点投影到基准球面上，通过曲面放样生成每一块独立的皮块曲面，之后再给每一块皮块做厚度方向的偏移，模拟真实足球的皮料厚度，皮块之间的拼接缝隙也做了真实的凹陷处理，不是简单的颜色区分。这种建模方式的好处是，后续如果要调整足球的尺寸，只需要修改基准球面的直径参数，所有皮块的曲面都会跟着参数联动，不需要重新拆面，对于做系列化产品设计来说效率很高。

　　从安装边界和尺寸适配的角度来说，这个数模的整体外径完全符合五号足球的标准尺寸要求，皮块的厚度参考了常规PU足球的皮料厚度，拼接缝隙的宽度也和真实足球的车缝缝隙一致，如果要做足球的外包装设计、或者足球相关的周边产品结构设计，直接调用这个数模就可以做尺寸匹配，不需要再重新测量实物尺寸。比如做足球展示架的设计时，可以直接把这个数模导入装配环境，校验展示架的托举弧度、抱箍尺寸是否和足球外径匹配，避免做出来的架子放不进去或者卡不住的问题。另外在做运动场景的仿真分析时，这个数模的曲面质量足够支撑碰撞、受力形变的仿真计算，不会因为曲面破面或者曲率不连续导致仿真计算报错。

　　很多人觉得足球建模只是个练习案例，实际上里面涉及到的曲面构建、公差配合、参数化设计的逻辑，在很多工业产品的设计里都能复用。比如做球形储罐的瓣片设计、球形封头的分块加工、甚至一些球形文创产品的结构设计，核心的拆面逻辑和这个足球的建模思路是相通的，都是把球面拆分成若干个可加工的平面类瓣片，再通过成型工艺拼成完整的球面，瓣片之间的边长匹配、曲率过渡、拼接余量的预留逻辑完全一致。做这类曲面设计的时候，最核心的控制点就是所有拼接边的长度一致性，以及每一块瓣片成型之后的曲率和基准球面的偏差值，偏差太大的话拼出来的球面就会不圆，要么出现局部凸起要么出现凹陷，不管是做足球还是做工业用的球形部件，这个质控点都是通用的。
