带尺寸标注的锥形涡轮叶片结构

　　这类锥形涡轮叶片常应用在小型流体输送设备、涡轮增压器的低压端、微型水力发电装置以及部分通风排风设备的动力端，核心作用是通过叶片的曲面构型，将流体的动能与压力能进行转换，或是将轴端的旋转机械能转化为流体的定向流动动能。在实际设备运行中，叶片的曲面弧度、安装角度以及整体锥度直接决定了流体通过时的能量转换效率，不合理的叶片构型会造成流体紊流、局部压损过大，甚至引发叶片共振导致结构失效。

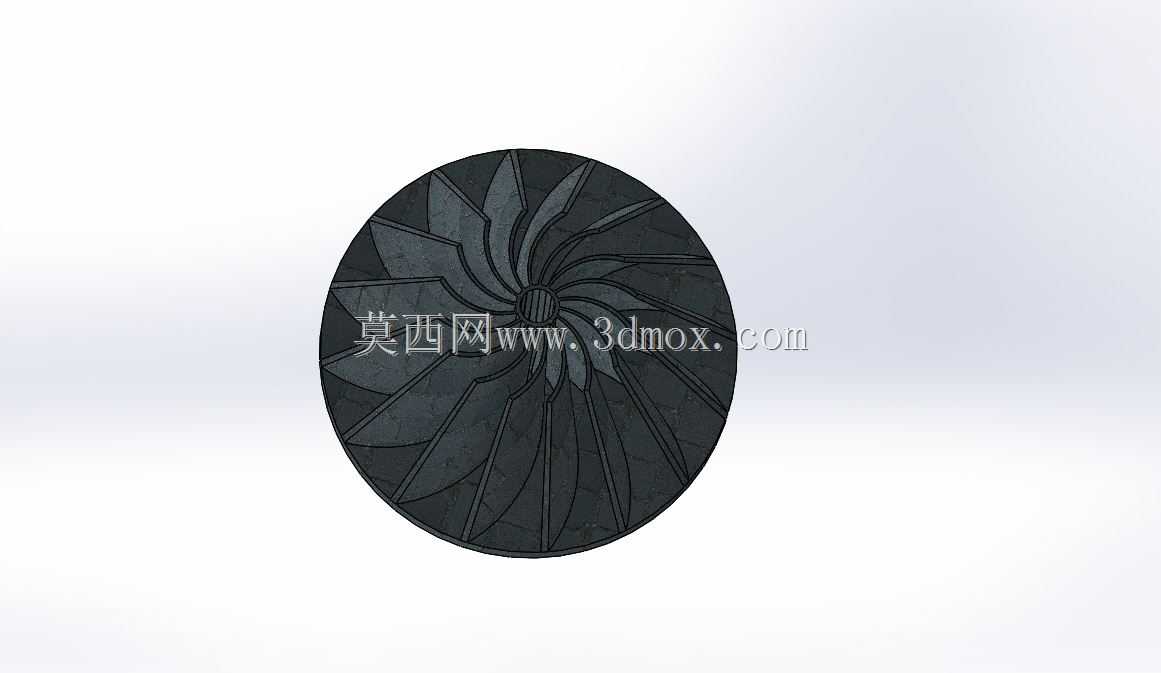

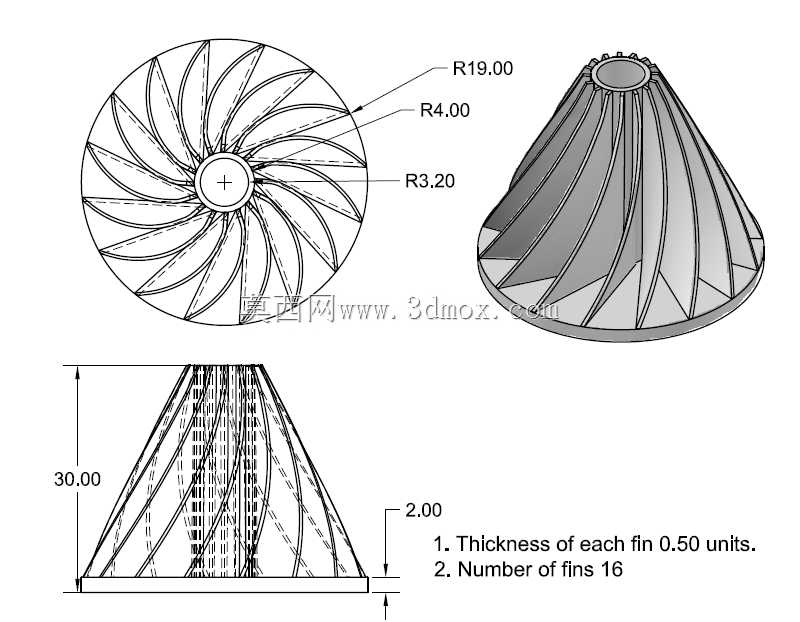

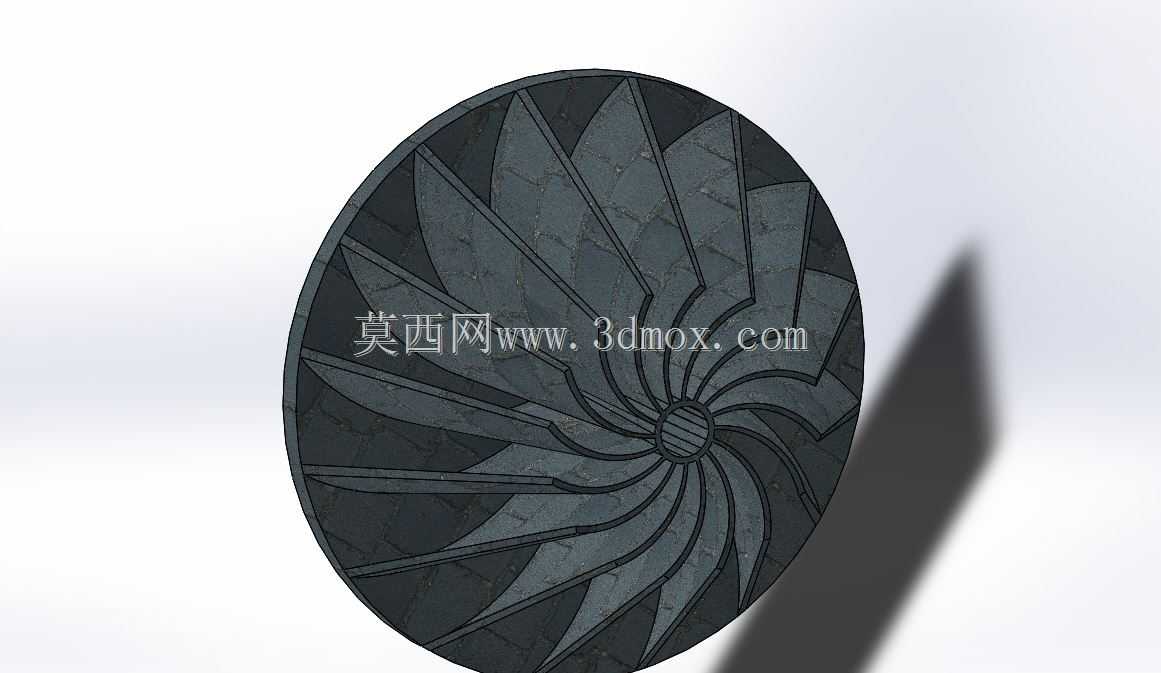

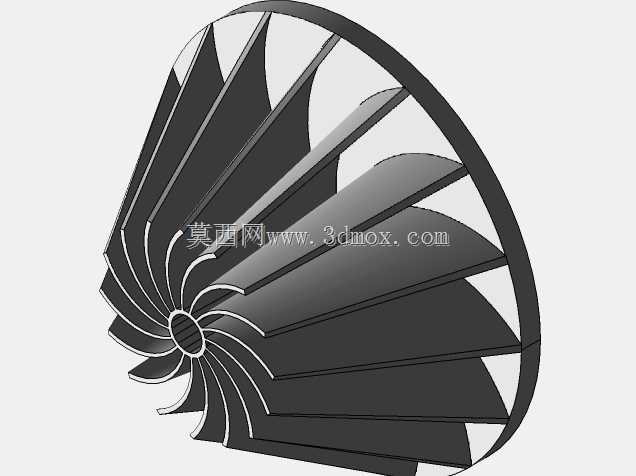

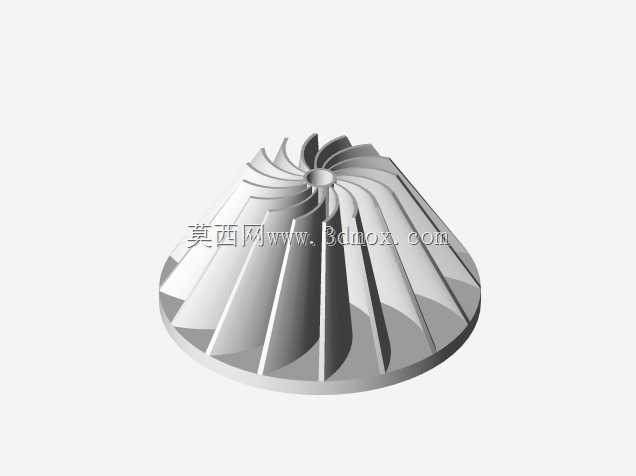

　　从设计逻辑来看，该叶片采用锥台状的整体构型，区别于常规等直径的平面叶轮，这种锥形结构能够适配流体沿轴向流动时的通流截面变化，让流体在流经叶片流道时逐步完成能量转换，减少流道内的涡流损失。设计时首先确定了整体的安装边界：总轴向高度为30单位，底部安装端的外缘半径为19单位，顶部轮毂的外圆半径为4单位，中心安装孔的半径为3.2单位，底部安装边的厚度为2单位，这些尺寸直接决定了该叶轮能够适配的安装腔体尺寸，在选型时可直接匹配对应内径的机壳与对应直径的输出轴，无需额外调整安装位的结构尺寸。

　　叶片部分的参数设定完全围绕工况需求展开，总共设置16片均匀分布的叶片，每片叶片的厚度统一为0.5单位，这个厚度取值兼顾了结构强度与流体过流效率：厚度过大会挤占流道空间，减少通流面积，提升流体通过时的阻力；厚度过小则会导致叶片在高速流体冲击下出现形变，尤其是在含少量杂质的流体工况下，过薄的叶片容易出现磨损击穿的问题。叶片的曲面沿锥台母线方向呈扭转构型，从底部外缘到顶部轮毂的角度逐步变化，这种扭转设计能够让流体在不同半径位置的流动速度与叶片线速度匹配，避免不同半径位置的流体对叶片造成冲击损耗。

　　在实际装配场景中，该叶轮的中心孔用于与动力轴或从动轴配合，底部2单位厚度的安装边可通过端面压紧或是周向键连接实现周向固定，避免高速旋转时出现轴与叶轮的相对滑动。锥状的外形让该叶轮可以直接安装在通径逐步变化的流道内，不需要额外加装变径导流结构，能够有效缩减设备整体的轴向尺寸，这在小型便携类流体设备、空间受限的机载动力单元中优势尤为明显。

　　从结构可靠性角度分析，16片叶片沿周向均匀分布，能够保证旋转时的动平衡精度，每片叶片与轮毂、底部安装边的连接位置采用圆弧过渡，避免应力集中，在高速旋转时能够分散离心力带来的结构应力，减少连接位置开裂的风险。0.5单位的等厚度叶片在加工时无论是采用铣削成型还是铸造工艺，都具备较好的工艺性，不需要复杂的变厚度加工工序，能够有效控制生产制造成本。在流体适配性上，这种锥形叶片结构既可以用于气体介质的通风、增压场景，也可以用于液体介质的输送、能量回收场景，叶片的曲面光滑过渡，不容易积存介质中的杂质，在污水、含尘气流等工况下也能保持较长的无故障运行周期。

　　设计过程中需要重点校核叶片的固有频率，避免与设备运行时的轴系转动频率、流体脉动频率重合引发共振，同时要根据实际工况的压力值校核叶片根部的弯曲强度，确保在最高工作转速、最大流体冲击下叶片的形变量在允许范围内，不会与机壳内壁发生刮蹭。该结构的尺寸标注完整覆盖了安装、加工所需的全部关键尺寸，在进行三维建模时可以直接依据标注参数完成曲面构建，不需要额外推算尺寸，能够大幅缩短建模与后续的工程图出图周期，也方便后续进行流体仿真分析时直接导入模型，开展流场、应力场的耦合计算，验证设计参数是否满足工况需求。
