单缸内燃机曲轴结构三维设计

　　在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是内燃机、往复式压缩机这类设备中受力最复杂、加工精度要求最高的部件之一。本次设计的单缸曲轴结构，主要适配小排量通用汽油机、小型空气压缩机这类对结构紧凑度、动平衡精度有明确要求的动力场景，可覆盖园林机械、小型发电机组、便携式空压机等终端设备的动力输出需求。

　　从实际工况受力角度出发，设计阶段首先明确了曲轴的载荷边界：工作过程中曲轴需要持续承受活塞连杆组传递的周期性燃气爆发压力、往复运动惯性力与旋转离心力的复合作用，因此整体采用整体式锻造结构逻辑，主轴颈与曲柄销的过渡位置全部设计为大圆角平滑过渡，避免应力集中导致的疲劳断裂风险。主轴颈作为曲轴的旋转支撑基准，表面设计有高精度圆柱面，可与滑动轴承或深沟球轴承配合实现稳定回转支撑，轴颈表面预留有润滑油孔通道，可将压力润滑油输送至曲柄销与连杆大头轴承的配合面，保证高速运转下的摩擦副润滑可靠性。

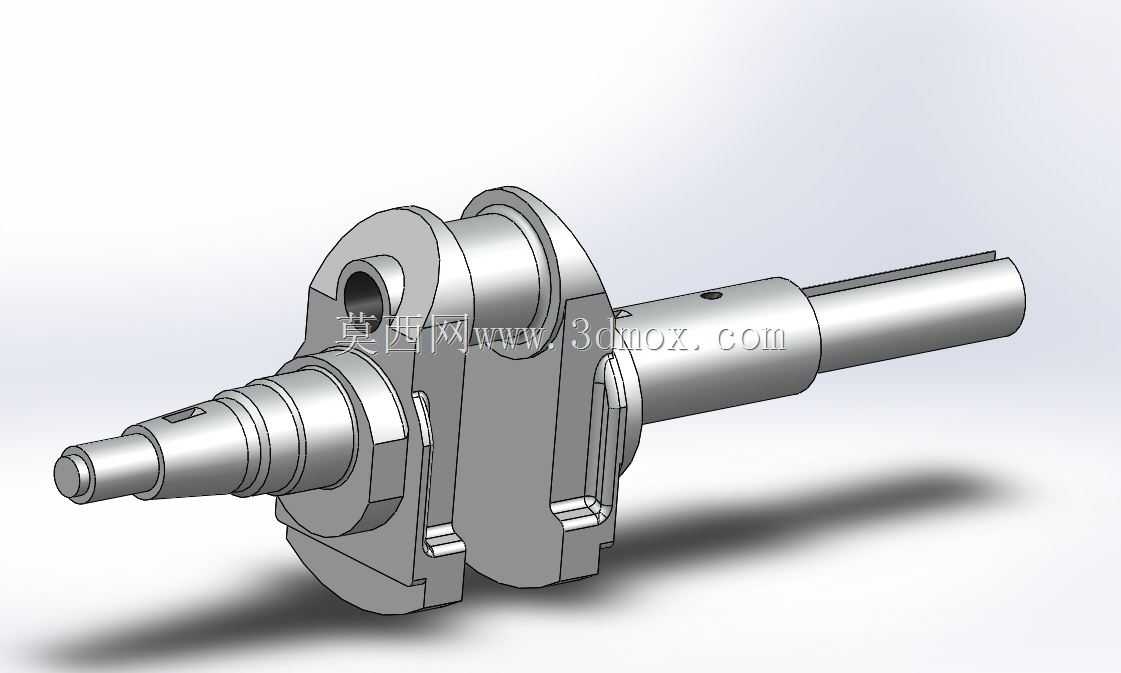

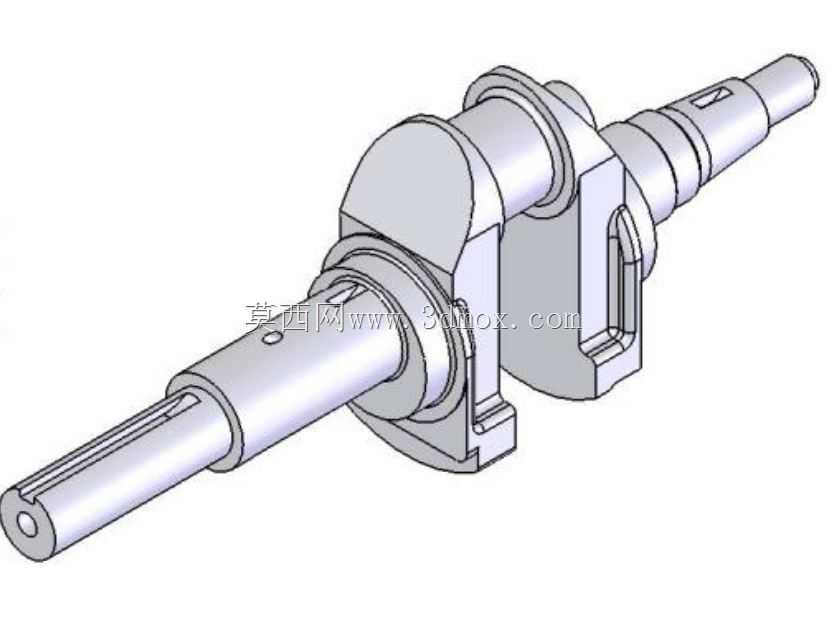

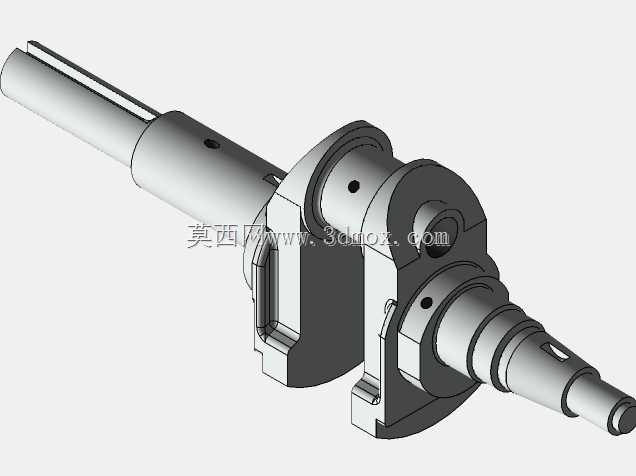

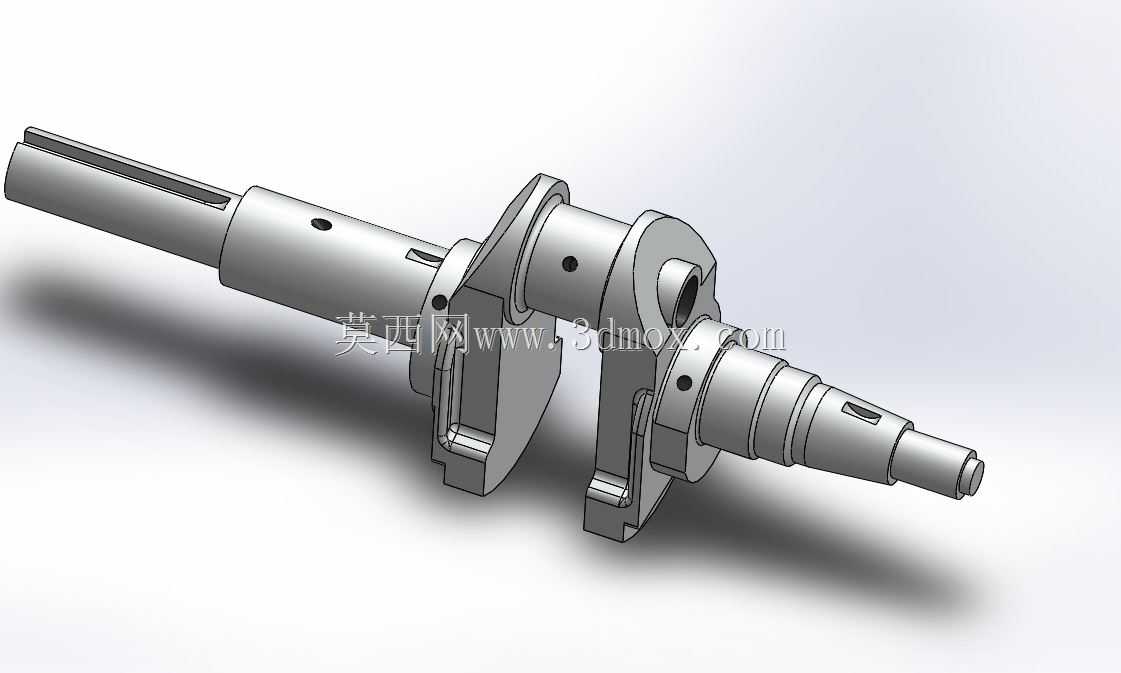

　　曲柄部分采用平衡块与曲柄臂一体化的结构设计，平衡块的偏心质量经过精确配平计算，可抵消曲柄销与连杆大头旋转产生的一阶离心力，降低设备运转过程中的振动幅值，提升整机运转平顺性与轴承使用寿命。曲轴输入端设计有平键键槽结构，可通过平键连接飞轮、皮带轮或动力输出联轴器，实现扭矩的稳定传递；输出端的锥面结构可适配磁电机转子、启动爪等附件的安装定位，锥面配合的自锁特性可避免高速运转下的连接松脱风险。

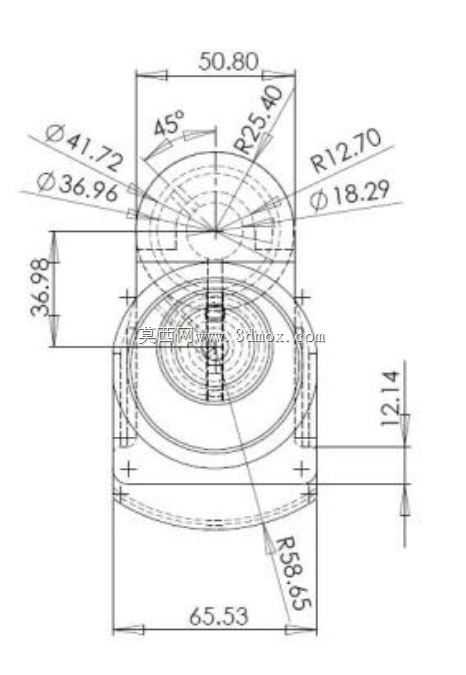

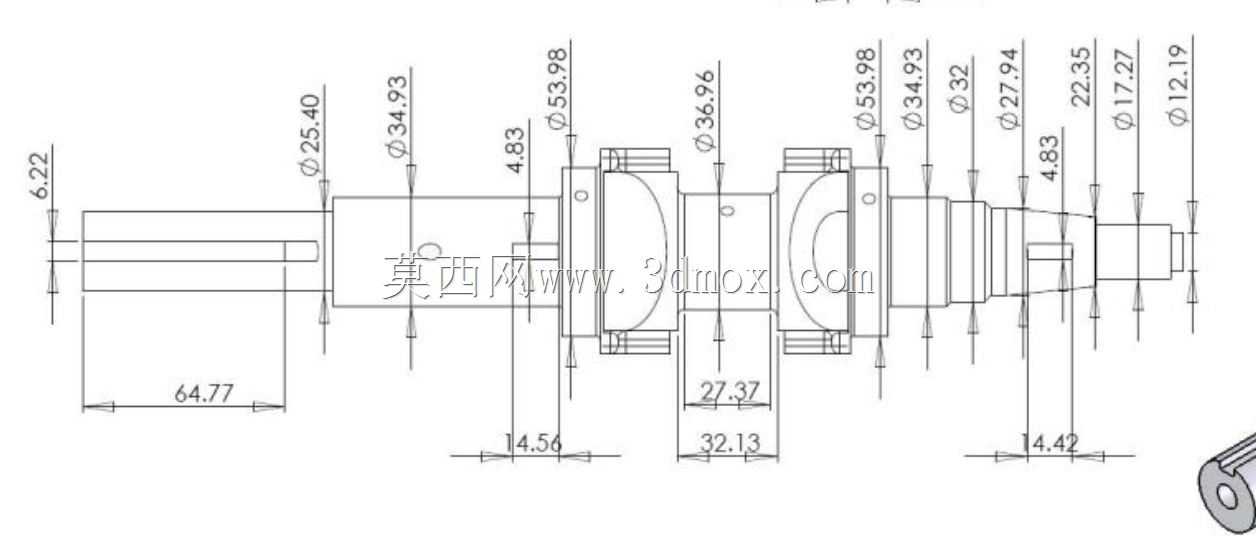

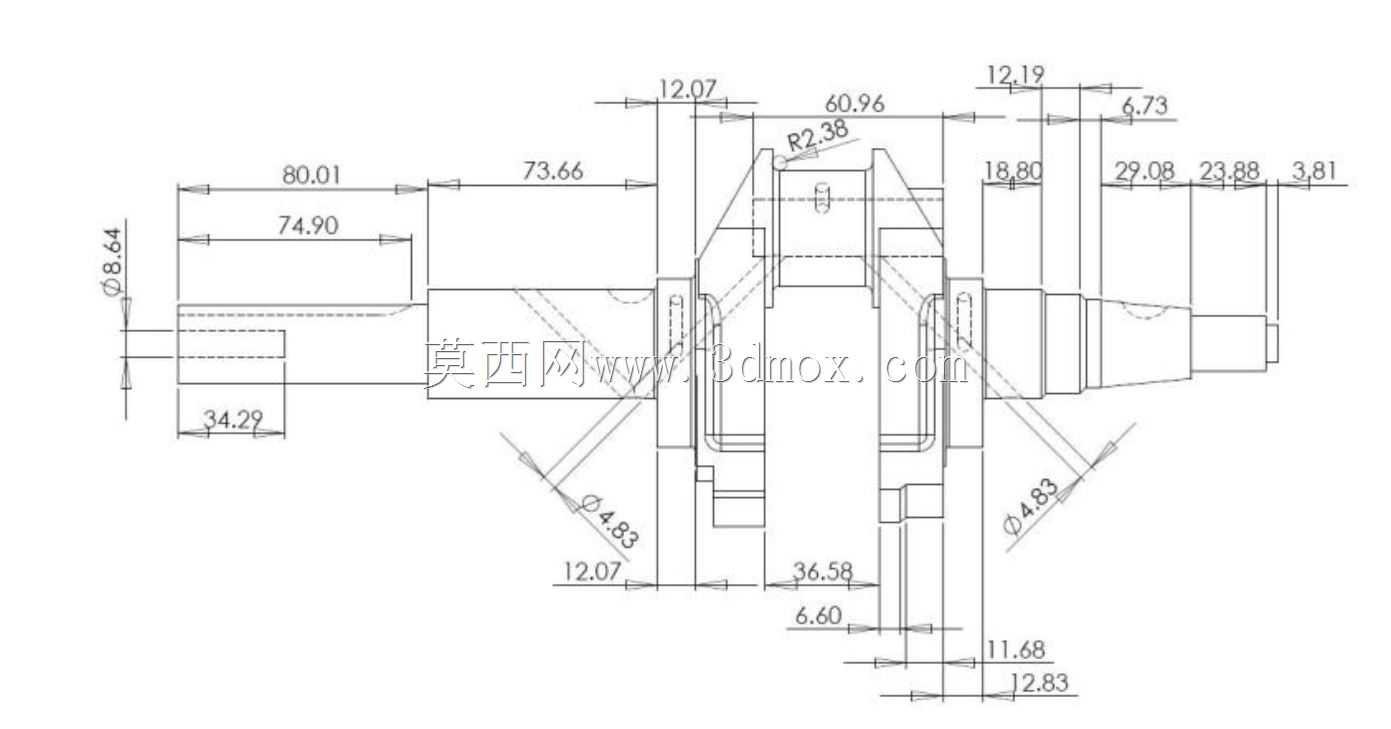

　　安装边界层面，主轴颈的同轴度公差控制在0.02mm以内，曲柄销与主轴颈的平行度公差不超过0.015mm，可保证装入机体后曲轴的回转间隙均匀，无卡滞、偏磨风险。轴向定位依靠主轴颈两侧的轴肩实现，可限制曲轴工作过程中的轴向窜动量，窜动间隙控制在0.1-0.2mm区间，既保证热胀冷缩下的轴向伸缩余量，又避免轴向窜动过大导致的齿轮啮合偏斜、油封密封失效问题。

　　设计过程中针对曲柄臂的截面形状做了优化，在保证结构强度满足最大爆发压力载荷要求的前提下，去除了非受力区域的多余材料，降低曲轴整体旋转惯量，提升动力响应速度。轴颈上的径向油孔采用斜向开孔设计，孔口位置做倒圆处理，避免油孔边缘的应力集中，同时油孔的倾斜角度可保证润滑油在离心力作用下更顺畅地输送至曲柄销摩擦面。曲轴上的定位销孔用于正时齿轮或信号盘的安装定位，孔位的角度公差经过严格校核，可保证配气正时、点火正时的角度精度，避免正时偏差导致的动力下降、爆震等问题。

　　从实际装配适配性来看，该曲轴的各安装尺寸可直接适配对应排量的通用机型机体，无需额外修改安装位即可完成替换装配，主轴颈与轴承的配合公差选取基孔制过渡配合，既保证装配后的支撑刚度，又便于售后维修过程中的拆装操作。平衡块的外圆轮廓与机体内部的避让空间做了匹配校核，曲轴旋转过程中平衡块不会与机体内壁、连杆大头发生运动干涉，最小安全间隙控制在2mm以上，可容纳润滑油膜厚度与加工装配误差带来的位置偏移。
