家用平底煎锅多部件组装结构设计

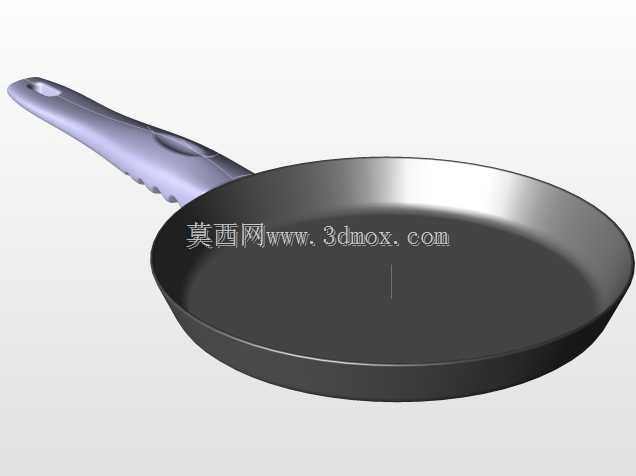

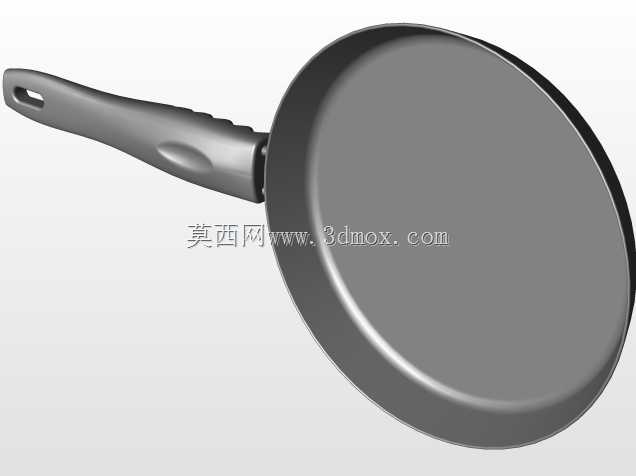

　　日常家用烹饪场景里，平底煎锅是接触热源完成食材煎制工序的核心器具，这套组装结构的设计完全贴合中式厨房明火、电磁炉双适配的使用需求，从结构拆分逻辑来看，整套模型将煎锅拆分为锅体、手柄、连接固定件三个独立可拆解的部件，完全还原实际量产产品的装配逻辑，没有做一体化的简化建模，能直接用于厨具结构设计的参考、装配干涉校验场景。

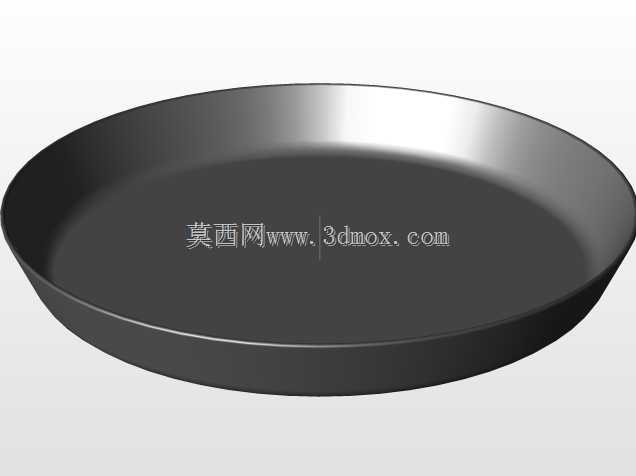

　　从实际使用的功能特性出发，锅体部分采用大圆角平底设计，锅底接触热源的平面做了加厚结构预留，不管是明火灶的火焰直接接触，还是电磁炉的微晶面板贴合，都能保证热量均匀传导，避免局部过热导致食材焦糊；锅沿做了微倾的导流口设计，倾倒煎制过程中产生的余油、汤汁时不会出现沿锅壁流挂的问题，这个细节是很多简化建模容易忽略的实际使用痛点。锅身的深度控制在适配日常煎蛋、煎牛排、烙制薄饼的常规需求，既不会因为过浅导致油花溅出，也不会因为过深影响煎制时的食材翻面操作。

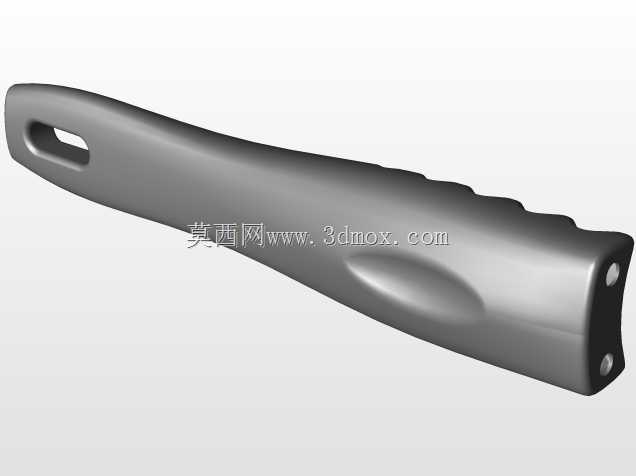

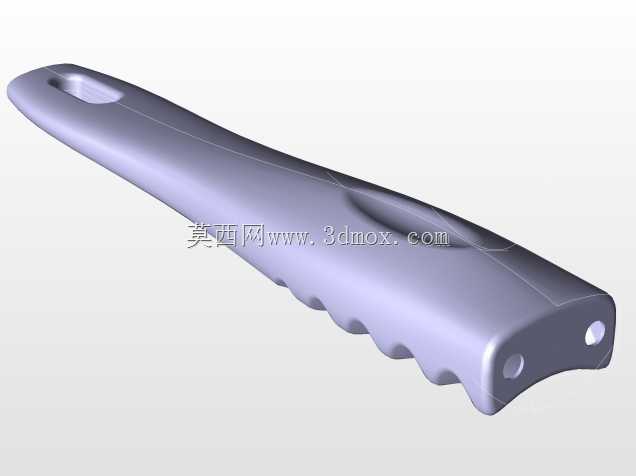

　　手柄部分的设计充分考虑了长期使用的握持受力，手柄整体做了符合人体工学的弧度造型，表面预留了防滑纹理的结构位置，和锅体连接的一端做了加厚的嵌合结构，通过两颗固定铆钉的位置预留，保证手柄和锅体连接后不会出现晃动，手柄末端做了挂孔设计，方便厨房收纳时悬挂存放，减少台面占用空间。连接部位的结构做了隔热间隙的预留，避免锅体的热量直接传导到手柄握持区域，长时间烹饪也不会出现手柄烫手的问题，这个结构间隙的尺寸控制在3mm左右，既保证连接强度，又能形成空气隔热层，降低热传导效率。

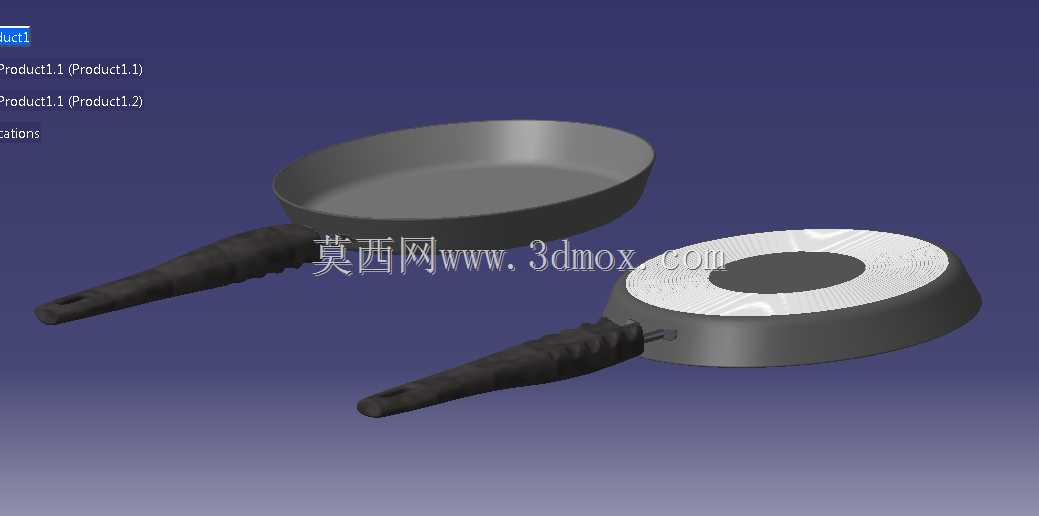

　　从建模的设计思路来看，所有部件的装配基准完全对齐，锅体的中心轴线和手柄的安装基准面保持垂直，装配完成后整体重心落在锅底中心区域，放置在台面上不会出现侧倾问题；各部件的配合公差预留符合五金冲压件、电木注塑件的常规生产公差范围，锅体采用金属板材冲压成型的工艺结构，壁厚均匀保持在1.2mm，手柄采用耐热电木注塑成型，安装孔位的位置和锅体的固定凸点完全对应，实际生产时不需要额外做二次加工就能完成装配。

　　外形尺寸方面，锅口内径设置为常规家用的28cm规格，锅底有效接触热源的直径为22cm，适配绝大多数家用燃气灶、电磁炉的炉头尺寸，不会出现锅底悬空、加热不均的问题；手柄总长度设置为18cm，握持区域的直径在2.8cm到3.5cm之间渐变，符合不同手型的握持习惯，整体装配完成后的总长度为46cm，常规厨房橱柜的抽屉、拉篮都能轻松收纳，安装边界上，手柄和锅体的连接位置做了沉头孔设计，铆钉装配完成后表面不会突出，清洁时不会残留油污死角，锅体内壁的圆角半径设置为8mm，用锅铲清理食材残渣时不会出现清洁死角，也避免了直角位置长期使用出现涂层堆积、脱落的问题。

　　这套结构设计没有做多余的装饰性结构，所有造型都服务于实际使用功能，不管是家用厨具的新品开发建模，还是烹饪器具的结构教学演示，都能直接作为参考基准，各部件的拆分逻辑也完全匹配实际生产的装配流程，能直接导出工程图用于生产工艺的排布，校验各工序的加工可行性。
