铝型材端到端对接用镀锌钢连接条组件

　　在工业铝型材框架搭建的各类场景里，端面对接的需求一直存在，以往不少施工方会选择对两根待对接的铝型材端面做铣削加工，加工出定位止口或者拼接台阶，再配合角码、内置连接件完成固定，但这种方式不仅需要额外的机加工工序，一旦型材端面加工精度不足，很容易出现对接错位、连接强度不足的问题，后期返工调整的成本也不低。这款连接条组件就是针对这类痛点设计的，直接覆盖在两根对接铝型材的同侧槽位上，不需要对铝型材本身做任何二次加工，哪怕是现场切割的定尺型材，只要端面切割平整度达标，不需要额外返工处理就能完成对接固定，大幅降低了现场施工的工序复杂度。

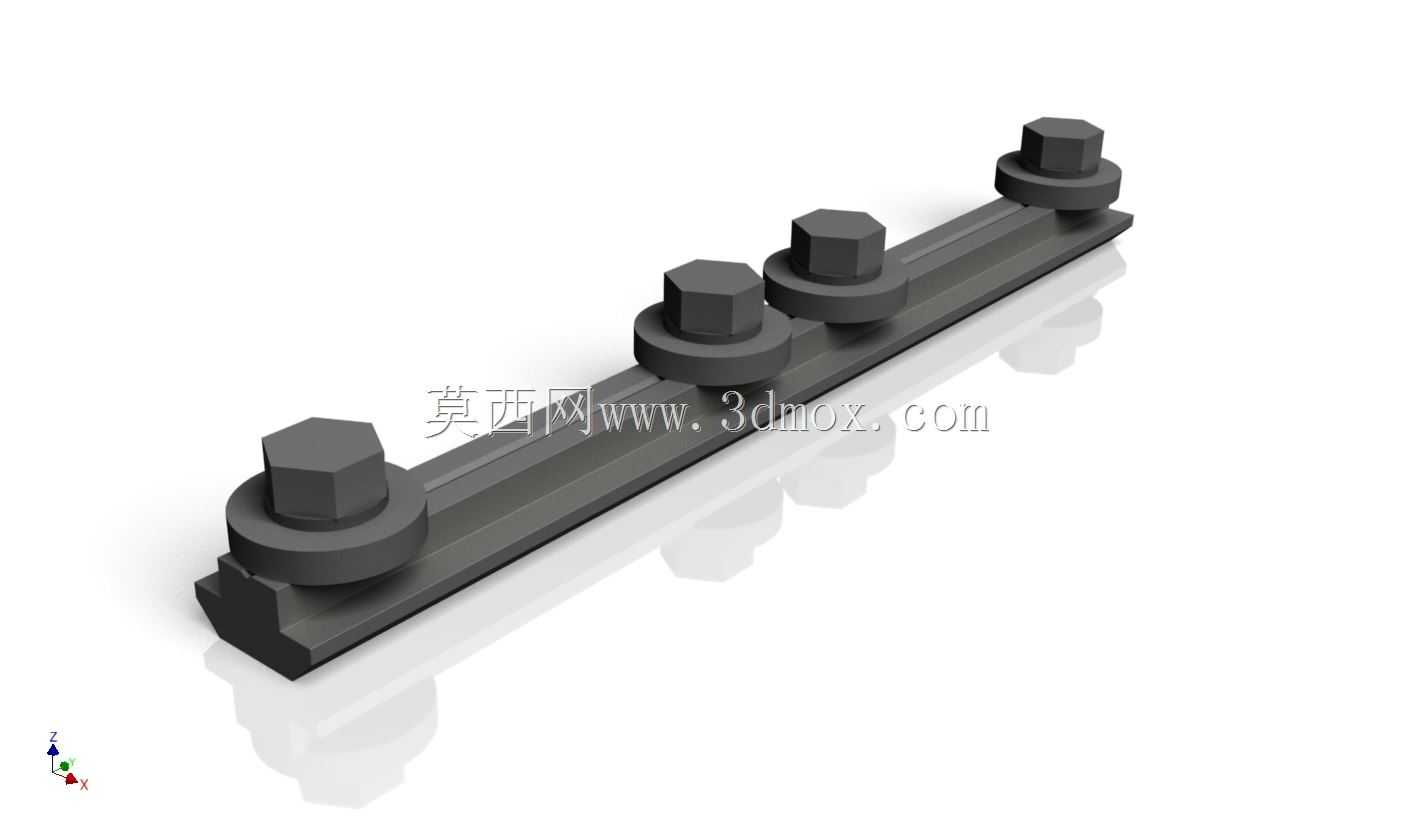

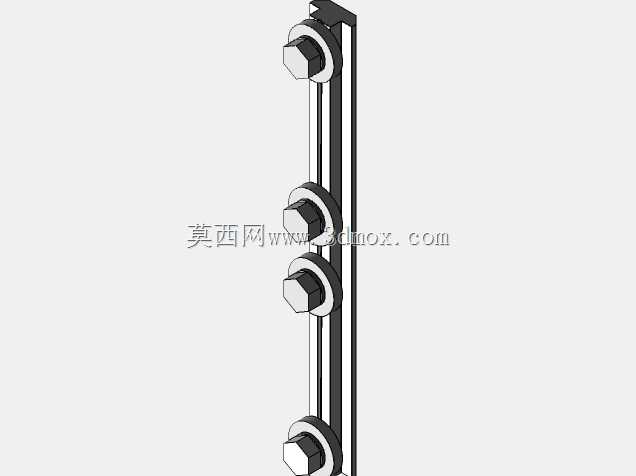

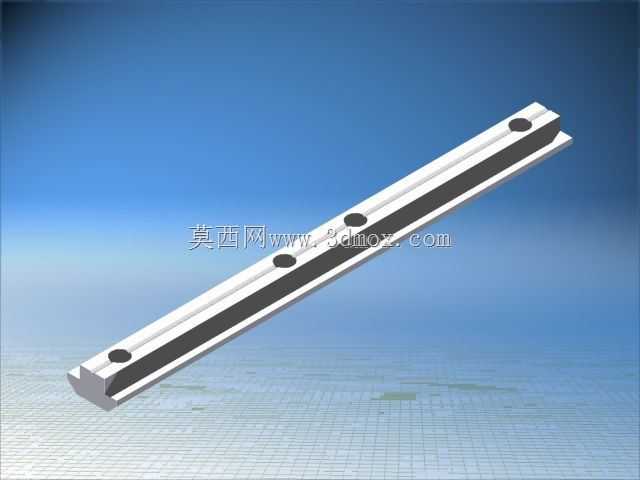

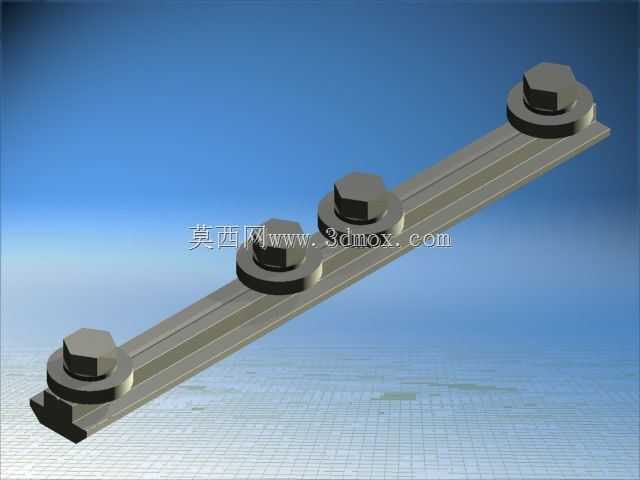

　　从结构设计来看，整套组件包含一根长条形的镀锌钢连接基体，配套四套外六角螺栓与对应垫圈，连接基体的截面完全匹配常用欧标或国标铝型材的槽型轮廓，安装时基体嵌入铝型材的安装槽内，不会突出型材表面，不会影响后续型材外侧的板件安装、护板挂载等操作。四套紧固件沿连接条长度方向均匀排布，每根待对接的铝型材上分配两套螺栓，螺栓穿过连接条上的预制孔后，直接与铝型材槽内的预置弹性螺母或者滑块螺母锁紧，锁紧后连接条与铝型材槽底完全贴合，受力均匀，不会出现局部应力集中的问题。材料选择镀锌钢也是出于实际工况考虑，工业铝型材框架很多应用在车间、仓储、自动化设备周边的场景，难免会接触到潮气、少量切削液或者工业粉尘，镀锌层能提供足够的防锈能力，同时钢材本身的强度远高于铝型材，能让对接位置的抗弯、抗剪能力接近整根型材的性能，不会因为对接导致框架整体刚度下降。

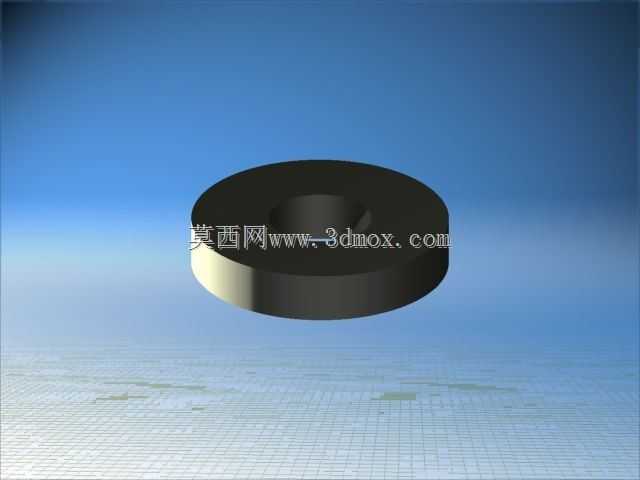

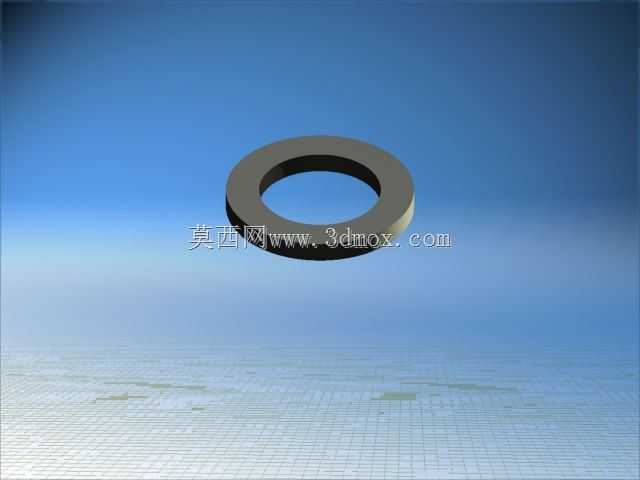

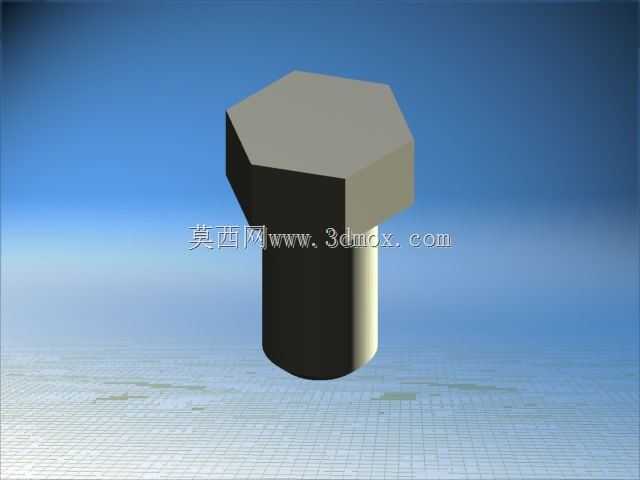

　　安装边界上，这款连接条适配槽宽8mm的常规工业铝型材，连接条总长度覆盖两根型材对接缝的两侧，每侧的螺栓孔位距离对接缝的距离经过校核，既不会因为离缝太近导致型材端部受力开裂，也不会因为离缝太远导致对接位置的刚度不足。配套的螺栓为M8规格，符合DIN933外六角螺栓标准，配套的垫圈包含平垫与防松垫圈，平垫增大螺栓头与连接条的接触面积，避免锁紧时螺栓头压伤连接条表面的镀锌层，防松垫圈则能在设备长期运行产生振动的工况下，防止螺栓出现回转松动，保证连接的长期可靠性。包装单元按10件配置，也适配常规框架搭建的用量需求，不需要零散拆包计数。

　　实际应用中，这类连接条不仅能用在直线方向的型材端面对接，在一些需要加长型材立柱、加长横梁的场景下都能使用，比如自动化设备的外围防护框架，当单根型材长度不足需要拼接时，用这种连接条在型材的两个相对槽位各安装一根，就能达到接近整根型材的连接强度，相比内置的对接连接件，这种外置槽内安装的连接条安装时不需要从型材端部穿入滑块螺母，哪怕是已经搭建了一半的框架，需要临时加长某根型材，也能直接在对接位置装入连接条完成固定，施工灵活性更高。在一些输送线的支架搭建、仓储货架的加长改造、设备工作台的台面支撑梁拼接场景里，这种连接方式的优势尤其明显，不需要复杂的加工工具，只用内六角扳手就能完成锁紧操作，普通的装配工人经过简单交底就能完成安装，不需要专业的机加工人员配合，能有效缩短项目的施工周期。

　　设计过程中也充分考虑了公差适配的问题，连接条上的螺栓孔做了小幅的长圆孔设计，能补偿两根型材对接时的少量位置偏差，哪怕现场切割的型材端面有1mm以内的错位，也能通过孔位的调整量完成对齐锁紧，不会因为型材切割的微小误差导致无法安装。连接条的边缘做了倒角处理，安装时不会划伤铝型材的槽道表面，也不会刮伤安装人员的手套，符合现场装配的安全要求。镀锌层的厚度经过控制，既保证了防锈能力，也不会因为镀层过厚导致连接条无法顺利嵌入铝型材的槽道内，装配时的推入阻力控制在合理范围，不需要用锤子敲击就能装入槽位，避免敲击导致的型材变形或者连接条镀层损坏。
