带安装基座的对夹式管道导向滑车结构

　　在长距离流体输送管路布设、车间工艺管线排布以及户外架空管线架设场景中，管道因温度变化产生的轴向伸缩、设备运行带来的微幅振动，很容易在管路硬连接位置产生应力集中，长期运行会出现焊缝开裂、法兰密封失效甚至管路变形错位的问题，这类带对夹结构的管道导向滑车，就是专门用来解决管路位移补偿过程中的导向与支撑需求的部件。和普通固定管托不同，这类滑车结构允许管道沿轴向产生可控位移，同时限制管路的径向窜动，既可以抵消管路热胀冷缩产生的形变应力，也能为管路提供稳定的径向支撑，避免管路因自重产生挠曲变形，在蒸汽管路、循环水输送管路、化工介质输送管线的滑动支撑段应用十分普遍。

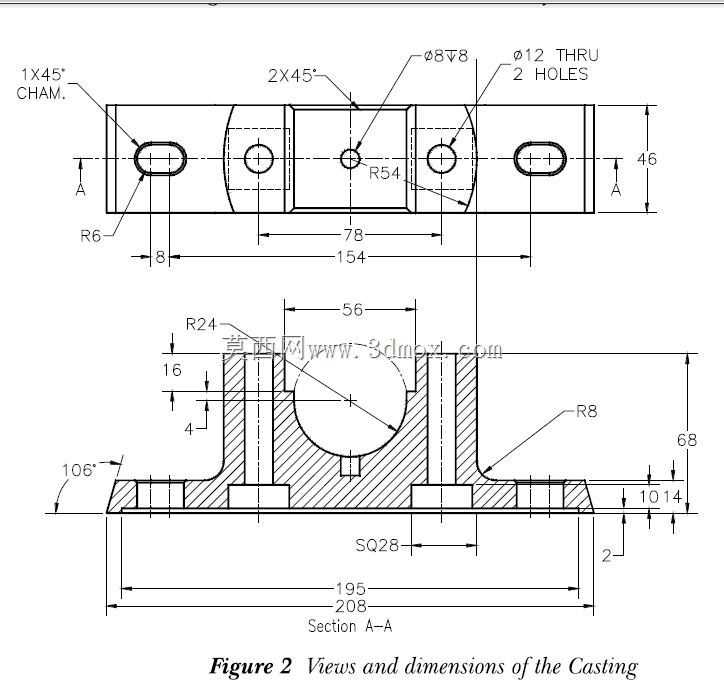

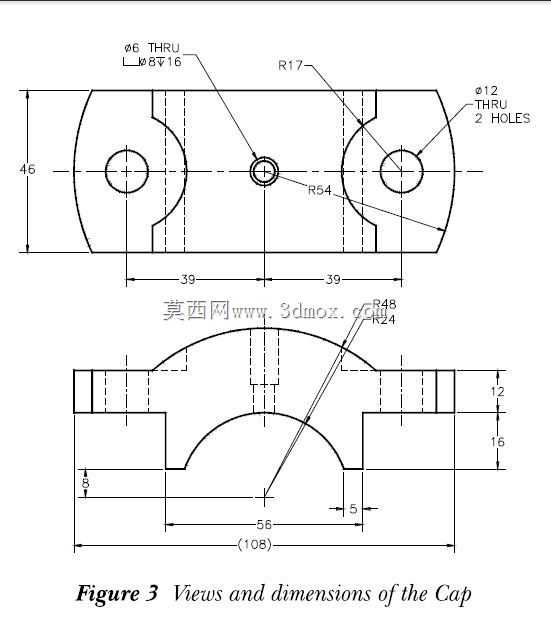

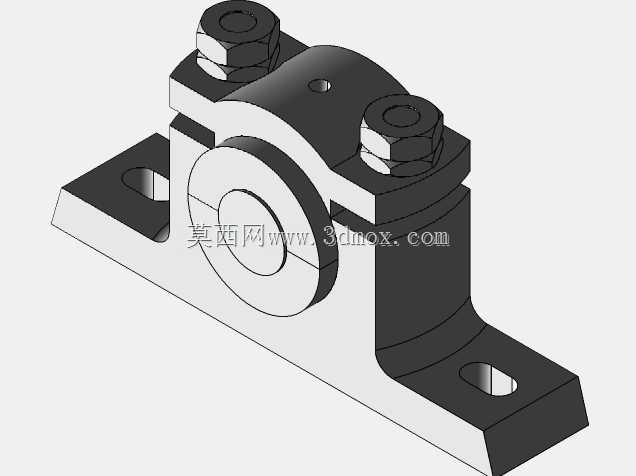

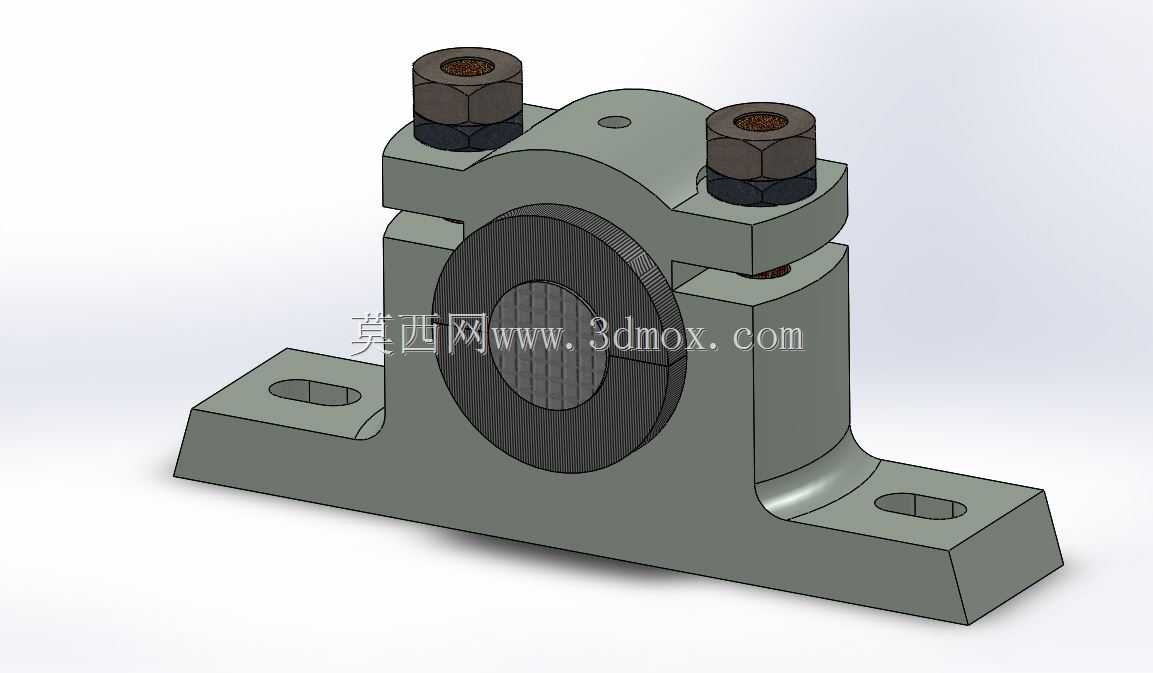

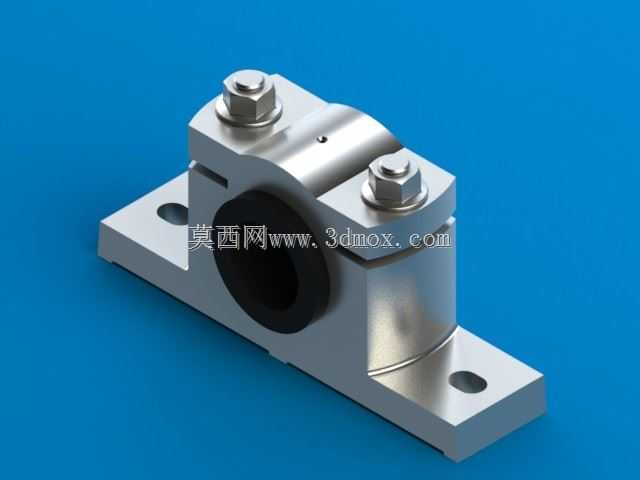

　　从结构设计逻辑来看，这款滑车采用了分体对夹式的夹持结构，上下两个半圆弧的夹座通过顶部的两组六角螺栓副实现锁紧，夹座内侧做了防滑纹理处理，锁紧后可以和管道外圆形成足够的抱紧摩擦力，避免管道在夹座内出现周向转动或者轴向打滑。夹座的圆弧内径匹配对应规格的管道外径，设计时预留了合理的公差带，既保证安装时可以顺利卡入管道，也不会因为间隙过大导致夹持后管道出现偏心。底部的支撑基座采用了带安装长孔的一体式铸造结构，两个安装脚向两侧延伸，长孔的设计允许安装时根据现场预埋螺栓的实际位置做小幅调整，降低现场安装的对位难度，同时基座和上半夹座之间的连接部位做了圆弧过渡的加强结构，避免应力集中导致的基座断裂，整体结构没有多余的冗余设计，所有受力部位都做了对应的强度补强。

　　实际选型应用时，需要先确认适配的管道外径，匹配对应圆弧规格的夹座，再根据管路的运行重量、位移行程确认安装基座的固定孔位间距，安装时需要注意基座的安装方向要和管道的轴向位移方向保持平行，避免长孔方向和位移方向错位导致导向功能失效。顶部的锁紧螺栓需要按照对应扭矩要求分次对称拧紧，避免单侧拧紧导致上下夹座错位，出现夹座和管道外圆贴合不紧密的问题。夹座和管道接触的内表面如果是应用在有防腐要求的管路场景，可以在安装时衬入橡胶垫片，既可以提升抱紧摩擦力，也能避免金属夹座和管道外壁直接接触产生电化学腐蚀，延长管路和支撑件的使用寿命。

　　从安装边界来看，这款滑车的基座底面为安装基准面，安装时需要保证支撑面的平面度，避免基座安装后出现翘曲，导致夹座中心和管道中心不同心，额外增加管路的附加应力。两个安装长孔的中心距、宽度尺寸适配常规的膨胀螺栓或者预埋螺栓规格，现场安装不需要额外做打孔适配。整体结构的高度尺寸经过优化，在保证夹座强度的前提下尽可能降低支撑高度，提升支撑稳定性，减少管路运行时的倾覆力矩。这类导向滑车通常会和管路的膨胀节、柔性接头配套使用，布置在膨胀节的两侧导向段，保证管路位移时始终沿轴向运动，避免膨胀节因径向错位出现过早失效。

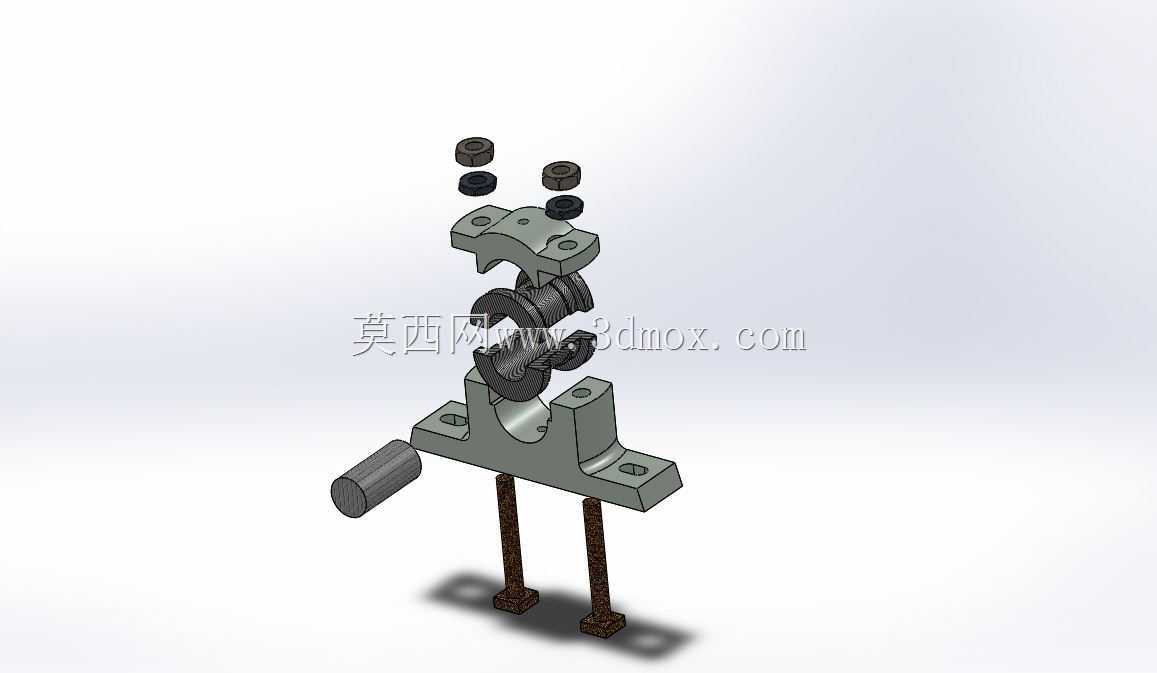

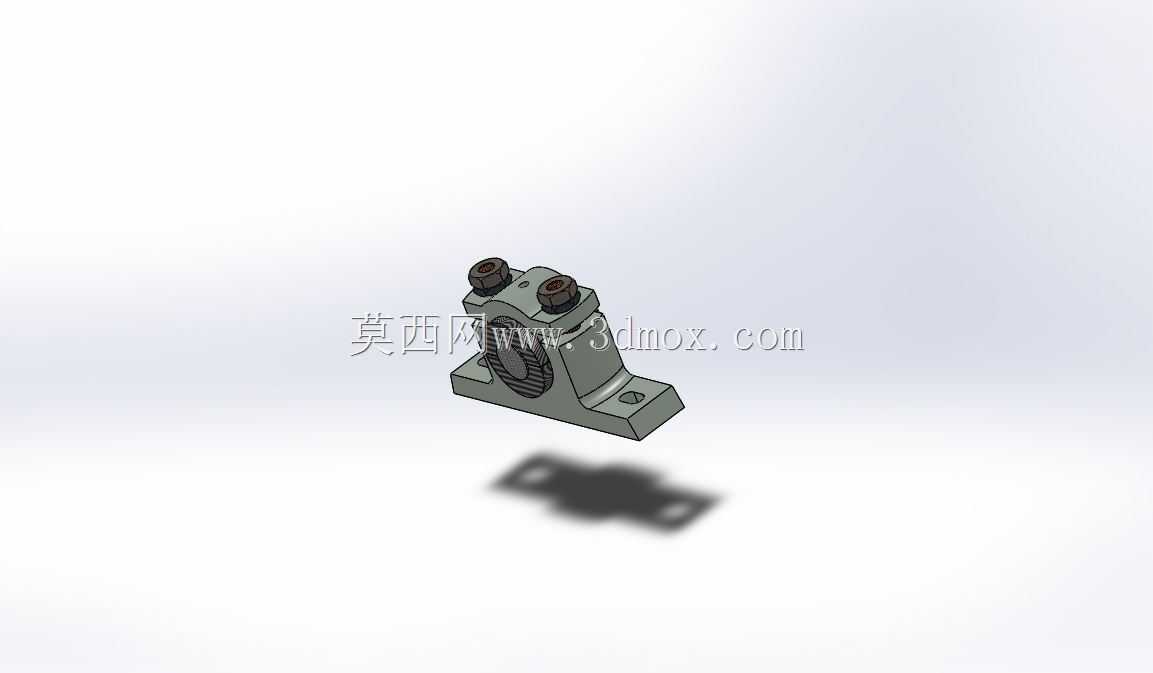

　　在日常运维过程中，这类结构的维护成本很低，只需要在定期巡检时检查顶部螺栓的锁紧状态，确认夹座没有出现松动、基座固定螺栓没有移位即可，因为整体结构没有易损的滚动部件，相比带滚轮的管道滑车，这种对夹式的滑动导向结构更适合粉尘、潮湿等恶劣工况，不会出现滚轮卡滞导致的导向失效问题，结构可靠性更高，适合长期免维护的运行场景。在三维建模过程中，这类零件的建模重点在于上下夹座的配合公差、圆弧面的同轴度保证，以及安装长孔的位置尺寸标注，所有配合面的尺寸都需要和实际安装需求匹配，螺栓副的规格要和夹座的锁紧孔尺寸对应，避免出现干涉问题，建模完成后需要做装配干涉检查，确认上下夹座锁紧时没有错位，螺栓可以顺利穿入锁紧，基座安装时和支撑面没有间隙，保证导出的工程图可以直接用于生产加工。
