带浅槽结构圆形磁吸固定组件

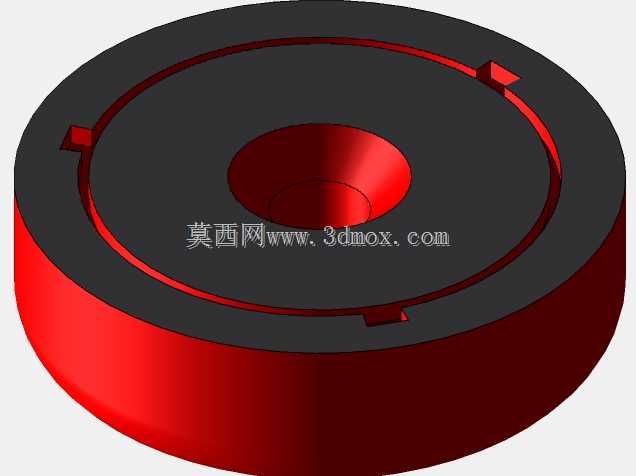

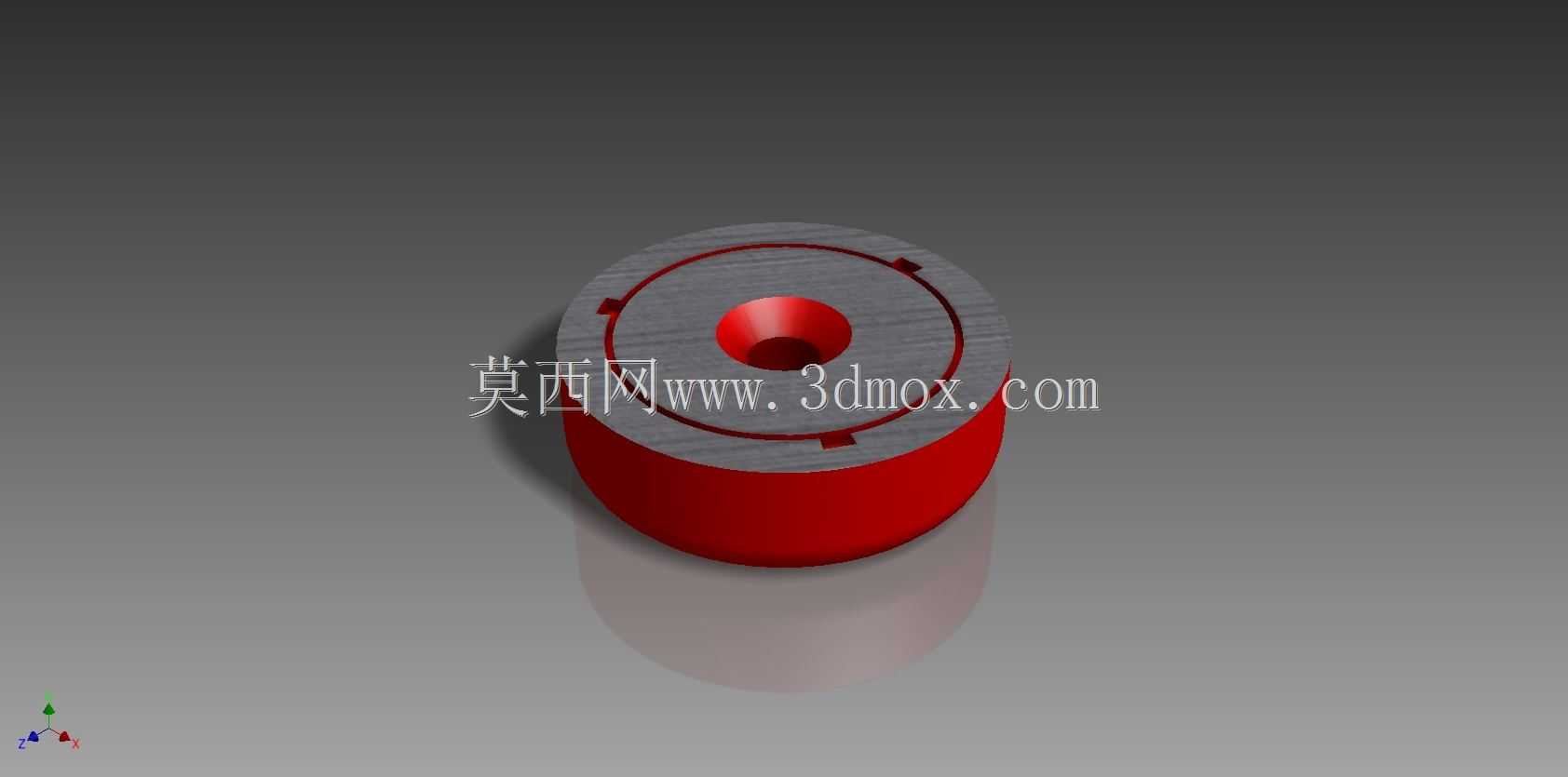

　　这款带浅槽结构的圆形磁吸固定件，在工装夹具定位、小型工件吸附固定、自动化线体上料工位的应用场景十分普遍，日常做治具改造时经常会用到这类结构，相比普通平端面磁块，它的浅槽设计能很好规避吸附面残留铁屑导致的定位偏移问题。从实际使用的角度看，这类磁件的核心功能是提供稳定的轴向吸附力，图中这款的蚀拉力参数对应50N的额定吸附载荷，足够应对小型钣金件、塑料件内嵌磁吸定位、工装板快换定位这类轻载固定场景，不会出现吸附力不足导致工件移位的问题，也不会因为磁力过大导致取件困难、带起相邻工件的情况。设计思路上，整体采用圆柱回转体结构，加工时可以直接用棒料一次车削成型，不需要复杂的二次装夹，能有效控制加工成本；上端面的浅槽沿圆周均匀分布四个定位缺口，

　　既可以作为安装时的周向防呆结构，避免安装时磁件跟转，也能在吸附带对应凸点的工件时形成嵌合定位，抵消横向剪切力，比单纯靠端面摩擦力固定的可靠性高很多；中心的通孔是穿装固定螺丝用的，属于沉孔式安装结构，安装后螺丝头不会高出磁件端面，保证吸附面完全贴合，不会因为螺丝凸起导致吸附间隙、降低实际吸附力。外形尺寸方面，整体为等直径圆柱结构，轴向高度与外径的比例大概在1:1.2左右，安装时只需要在安装基板上加工对应直径的沉孔，深度匹配磁件的轴向高度，就能实现嵌入式安装，安装后磁件端面与基板表面齐平，不会有突出结构刮蹭工件或者输送线体；中心安装孔的直径适配常规的M3-M4内六角螺丝，不需要定制特殊紧固件，现场安装维护都很方便。实际选型时要注意，

　　这类带浅槽的磁件安装边界需要预留至少2mm的周边间隙，避免相邻磁件距离过近产生磁场干涉，导致吸附力分布不均；如果是用在有切削液、粉尘的加工工位，浅槽的深度控制在0.8-1mm是比较合理的，既可以容纳少量残留的铁屑、粉尘，又不会因为槽过深导致磁路气隙过大，损失有效吸附力。另外做三维建模的时候，要注意上端面浅槽的拔模角度，实际加工时如果是采用磨加工端面，浅槽的侧壁要留0.1mm的退刀间隙，避免砂轮磨削时碰伤槽边；中心通孔的沉头深度要比所用螺丝的头高高出0.2mm，保证安装后螺丝完全沉在孔内，不会顶到吸附工件。很多新手设计这类磁固定结构时，容易忽略磁件的安装公差，把安装孔的直径做的和磁件外径完全一致，实际装配时因为磁件的镀层厚度、

　　加工尺寸公差，会出现装不进去的问题，一般安装孔直径要比磁件外径大0.1-0.15mm，装配时用少量厌氧胶固定即可，既不会出现松动，后续需要更换磁件时也能方便拆卸。还有一点需要注意，这类磁件的工作温度如果超过80摄氏度，会出现不可逆的磁力衰减，所以如果是用在靠近焊接工位、加热工位的场景，要在磁件和热源之间增加隔热垫，避免高温退磁。
