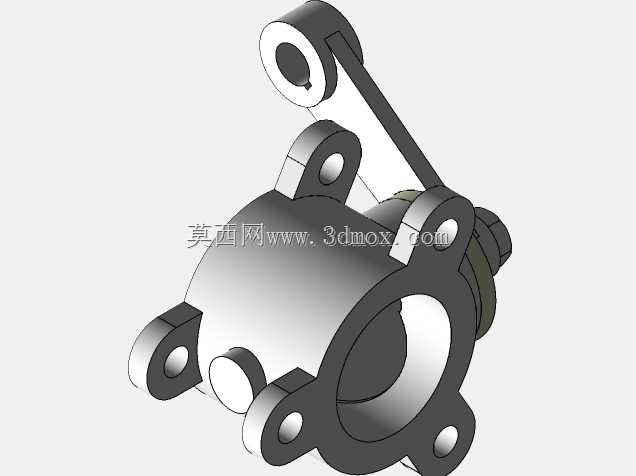

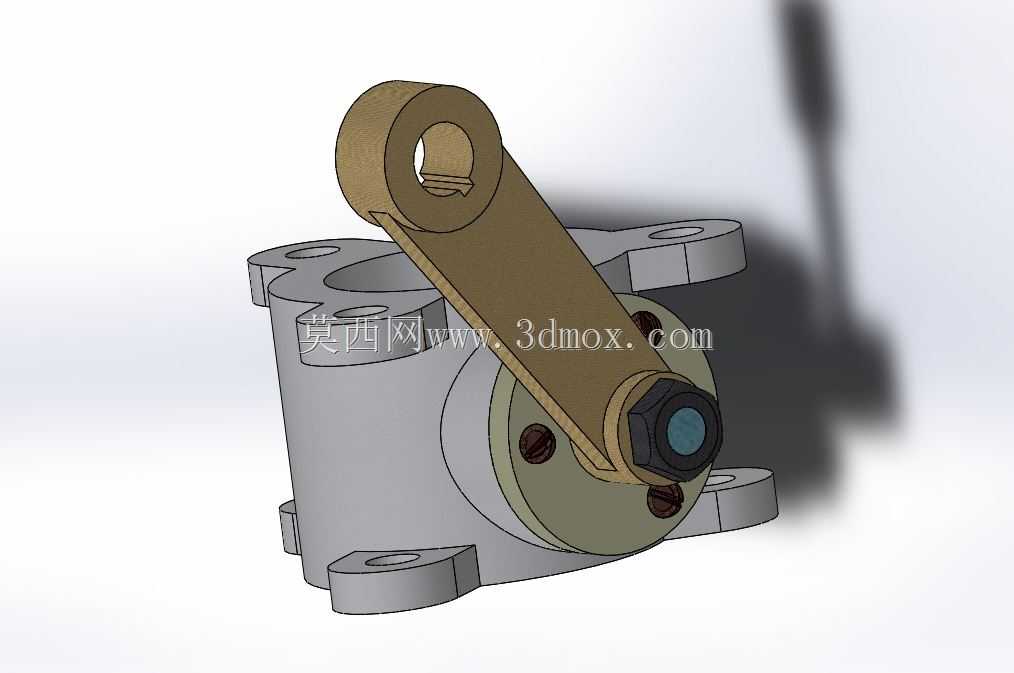

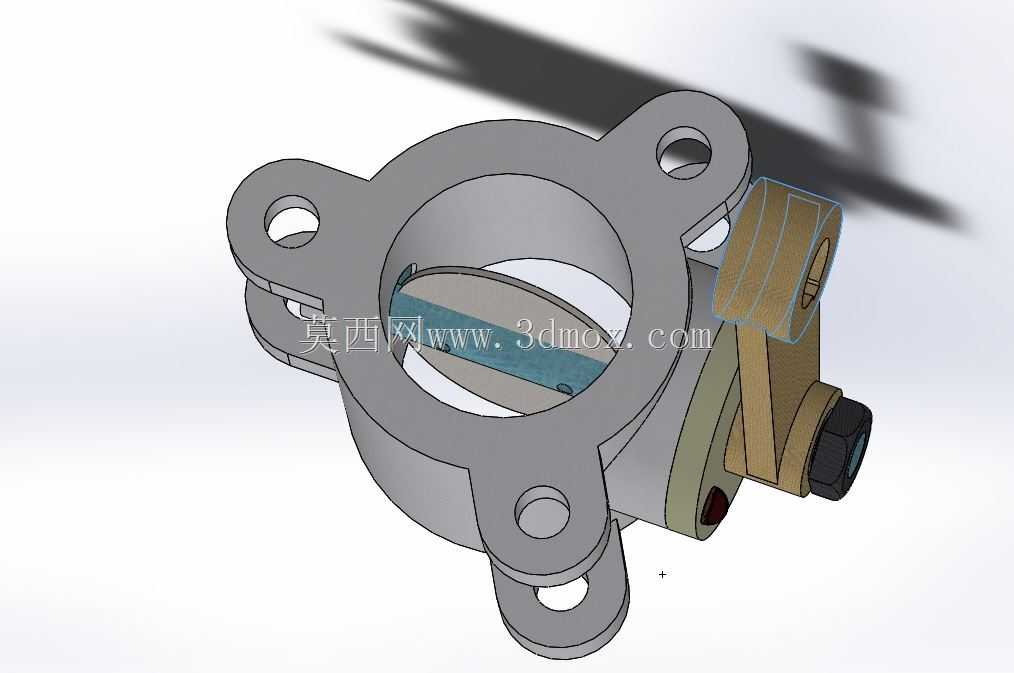

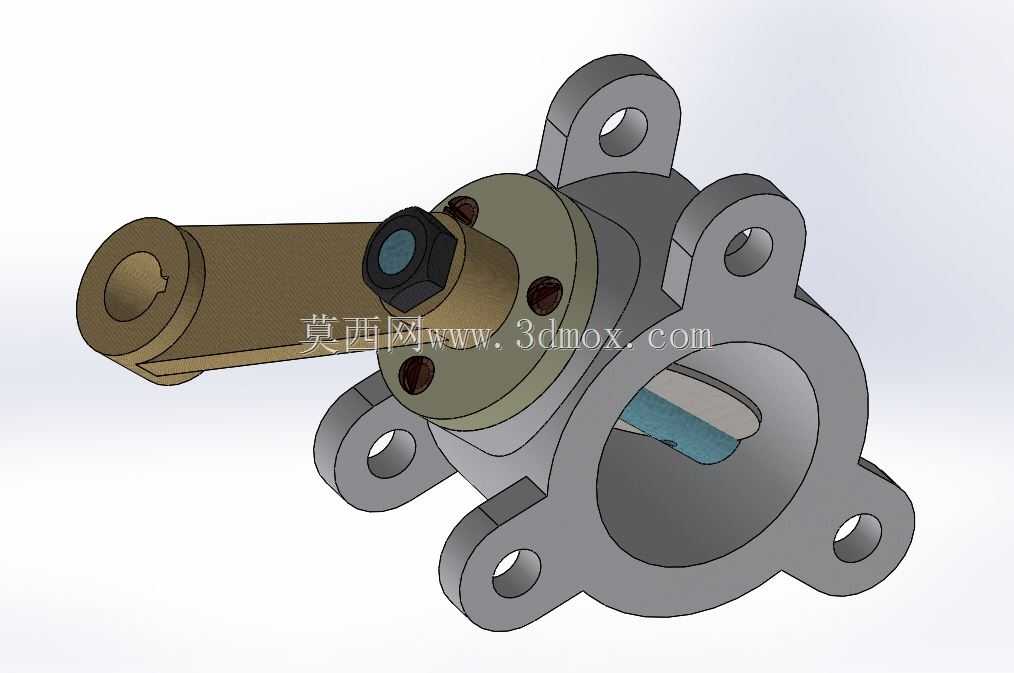

带安装法兰与操作手柄的对夹式蝶阀结构

　　这款蝶阀的结构设计完全围绕中低压管路的通断与流量调节需求展开，日常在给排水管网、暖通循环系统、普通化工介质输送、轻工生产管路中都有大量应用，核心作用是通过阀板的90度回转，实现管路内流体的通断控制，也可在部分工况下承担节流调节的功能。从实际使用场景来看，这类手动蝶阀不需要配套气动、电动执行机构，完全依靠人工操作手柄完成启闭，适合不需要远程控制、操作频次不高的管路节点，比如车间分支管路的检修切断、楼宇管井内的支路控制、小型水处理设备的管路切换，安装后不需要额外铺设控制线路，后期维护成本极低，现场操作人员只需要扳动手柄就能直观判断阀门的启闭状态，手柄与管路平行时为全开，垂直时为全关，不存在状态误判的可能。

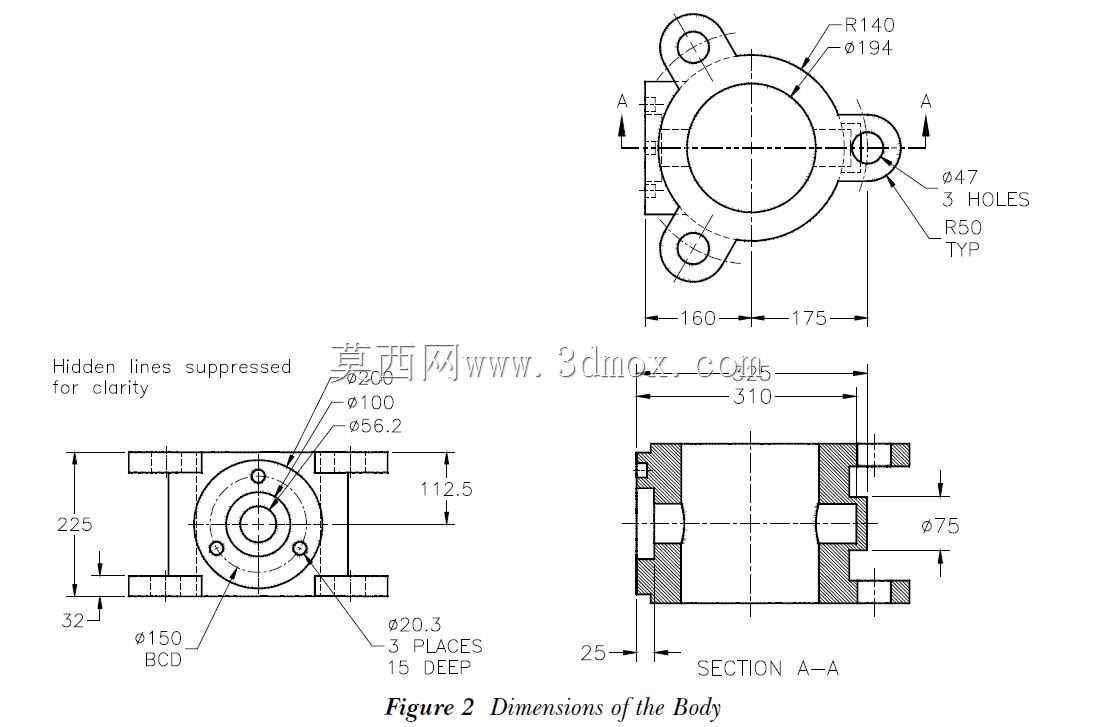

　　从功能特性来看，这款蝶阀采用对夹式安装结构，阀体本身自带四个带安装孔的连接耳，不需要像法兰式蝶阀那样在阀体两端加工整圈法兰密封面，整体结构更紧凑，轴向安装尺寸更小，安装时只需要将阀体夹在两端管路的配对法兰中间，穿入螺栓紧固即可，不需要额外的对接调整，适配的安装空间更狭小，适合管路排布紧凑的设备内部集成。阀板采用偏心密封结构？不对，从模型结构来看是中线型结构，阀杆轴线穿过阀板中心与阀体流道中心，密封面贴合均匀，启闭过程中阀板与密封件的摩擦行程短，操作力矩小，手动扳动时不需要太大的力就能完成启闭，即使是公称通径在100mm左右的规格，普通操作人员单手就能操作。阀杆与手柄的连接采用扁方定位结构，不存在传动间隙，手柄转动的角度能直接传递到阀板上，调节流量时的开度控制精度更高，不会出现手柄动作了阀板还没同步转动的情况。

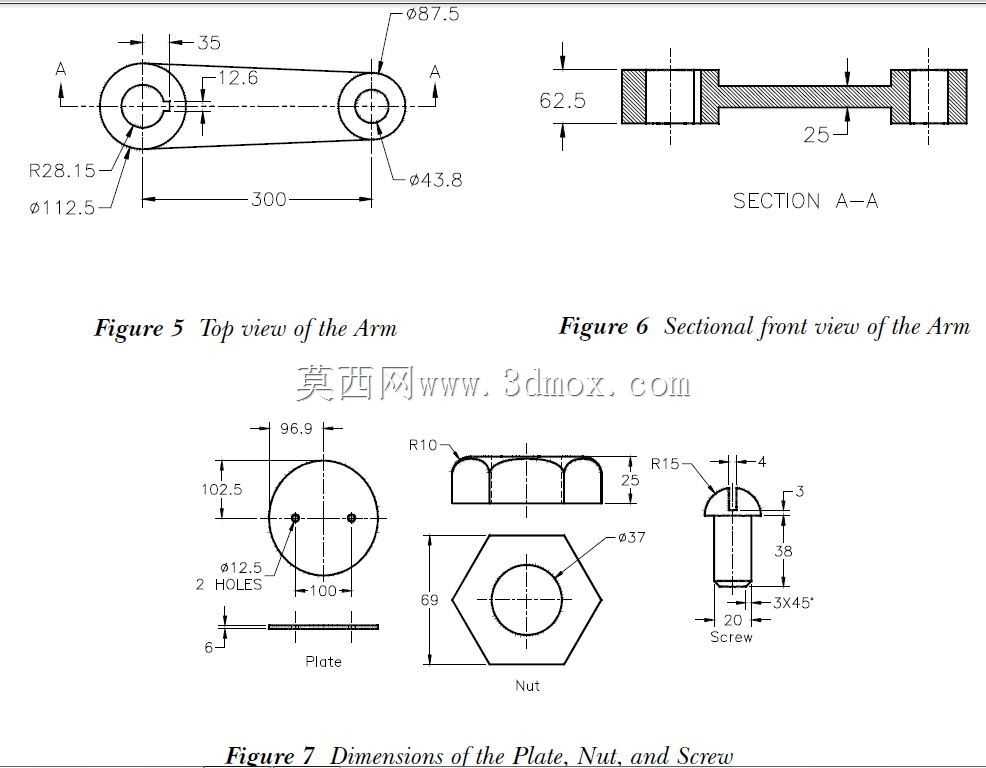

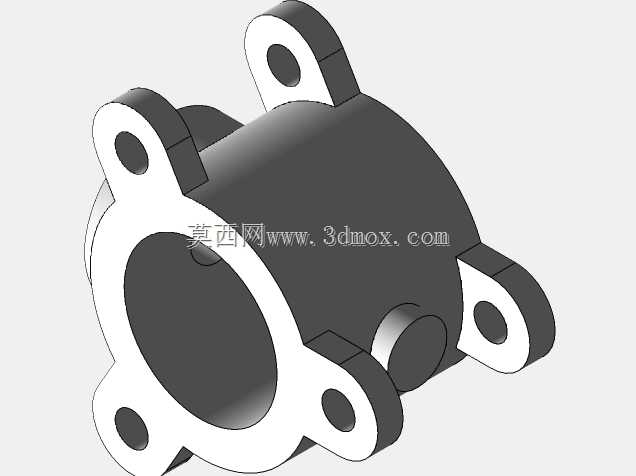

　　设计思路上，整个阀体采用一体化铸造结构，四个安装耳与阀体本体一体成型，没有额外的焊接拼接部位，结构强度更高，能承受管路内的压力波动与水锤冲击，不会在连接部位出现开裂泄漏的问题。阀杆与阀体之间设置了密封填料结构，通过压盖压紧填料实现阀杆部位的动密封，长期使用如果出现阀杆处的微渗，只需要均匀拧紧压盖上的螺栓就能补偿密封磨损，不需要拆解整个阀门，现场维护十分方便。手柄部位做了加长力臂设计，操作端的握持位置离阀杆回转中心的距离足够，根据杠杆原理，操作人员只需要施加很小的力就能克服密封摩擦力与介质压力产生的阻力矩，启闭操作更省力，手柄端部做了圆弧过渡，握持时不会硌手，长时间操作也不会产生不适感。

　　从安装边界尺寸来看，这款蝶阀的轴向长度远小于同通径的闸阀、截止阀，安装时不需要在管路上预留太长的操作空间，四个安装耳的螺栓孔位置严格匹配对应压力等级的法兰标准孔距，现场安装时不需要重新配钻法兰孔，直接对接现有管路法兰即可。阀杆的伸出高度经过优化，手柄转动时不会碰到管壁或者周边的管路支架，手柄的转动范围内没有结构干涉，全开、全关位置都设置了机械限位，避免操作人员扳动手柄时转动过位导致密封面损坏或者阀板卡死。流道部分采用直通式结构，全开状态下阀板与流道方向平行，介质流通的阻力极小，压损远小于同通径的截止阀，不会对管路内的介质输送造成太大的压力损失，适合大流量输送的管路场景。密封部位采用软质密封件，密封性能可靠，在额定工作压力下能实现零泄漏，不需要担心关闭后的内漏问题，适合输送水、空气、无强腐蚀性的油品等常见介质。整个结构没有复杂的异形零件，所有零部件都可以采用常规加工工艺制作，生产制造成本低，配件通用性强，后期更换密封件、阀杆等易损件时不需要定制特殊配件，普通五金市场就能找到适配的替换件，全生命周期的使用成本很低。
