法兰式手动黄油飞阀结构设计

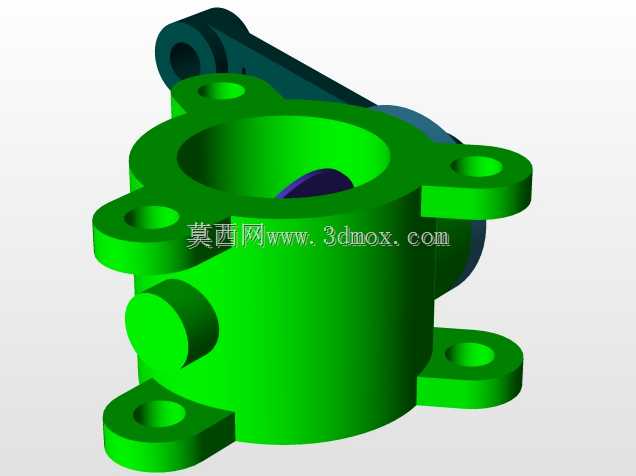

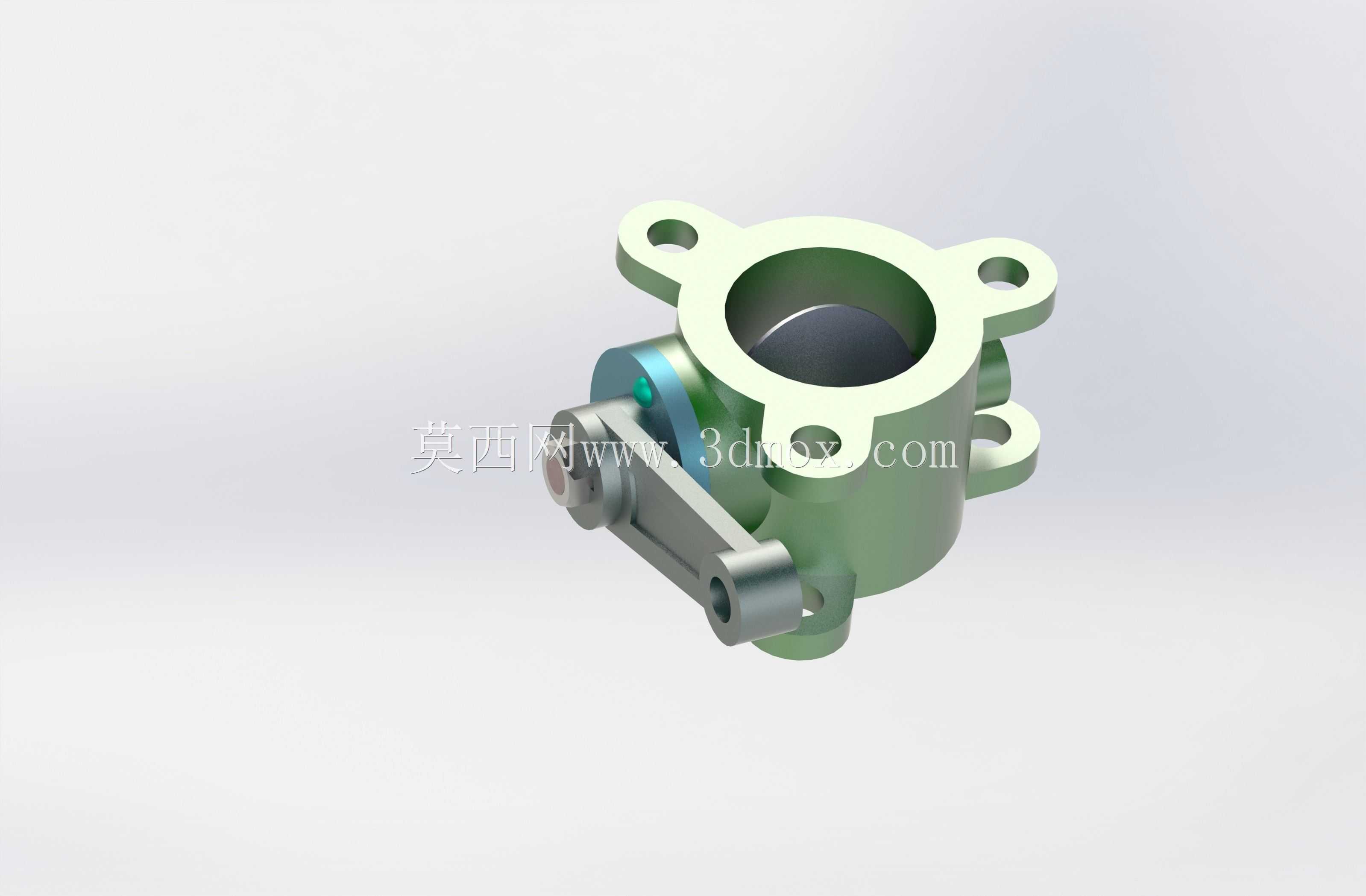

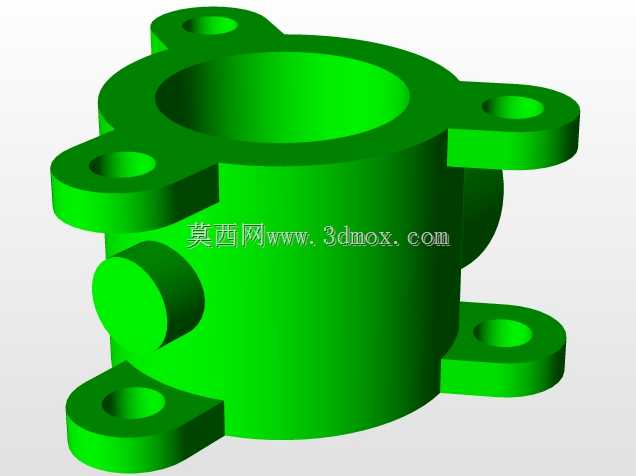

　　这类黄油飞阀主要应用在集中润滑系统的末端支路，常见于工程机械、矿山设备、重型机床的润滑点位管控场景，负责控制润滑脂的通断与流量调节，避免润滑支路出现串油、过量供油或者供油不足的问题。从结构上看，阀体采用三耳法兰安装形式，三个安装孔呈120度均匀分布在法兰端面上，这种布局相比两孔法兰抗振动能力更强，在设备持续运行产生振动的工况下，连接螺栓不容易出现松动，能保证密封面的压紧力均匀，不会因为偏载导致润滑脂渗漏。阀体的主流通孔为直通式结构，流道内壁做了圆弧过渡处理，没有直角突变的结构，能减少润滑脂在流道内的流动阻力，因为黄油本身黏度较高，尤其是低温环境下流动性差，顺滑的流道能降低供油压力损失，保证远端润滑点位能获得足够的供脂压力。

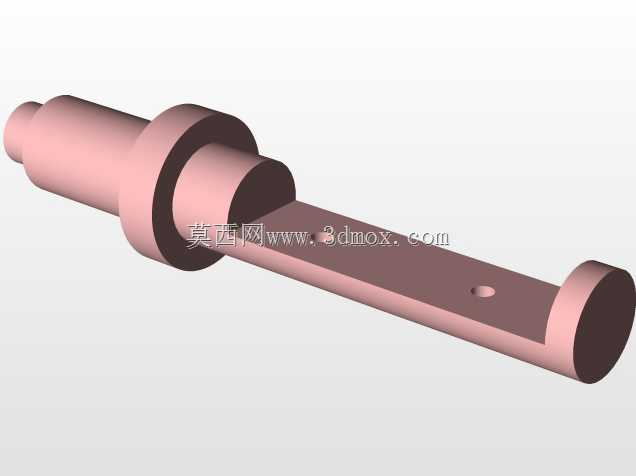

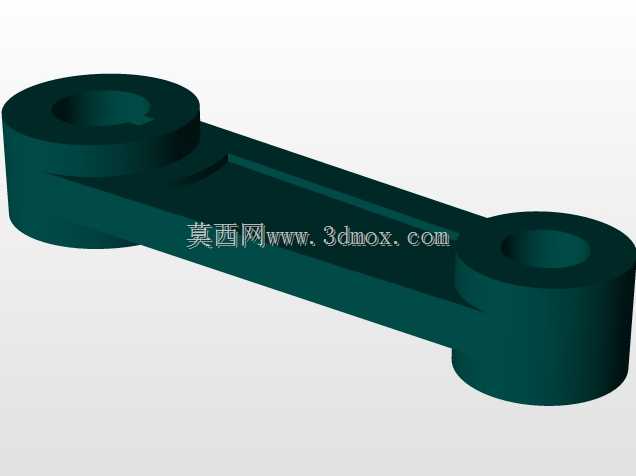

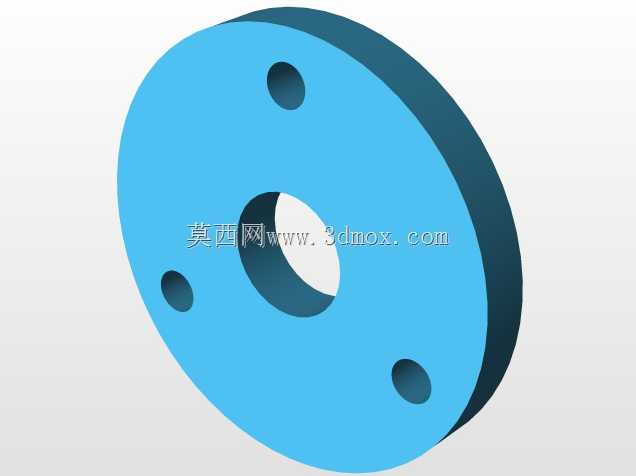

　　侧面的操纵手柄采用偏心摆杆结构，手柄的转动轴与阀芯的密封面做了偏心设计，转动手柄时阀芯会先产生微小的轴向位移再做旋转动作，避免阀芯密封面与阀座在开启关闭过程中持续摩擦，能大幅延长密封件的使用寿命，同时这种结构的操作力矩更小，现场维护人员不需要借助额外工具就能手动完成开关操作，手柄的摆动角度设置为90度，从全关到全开只需要转动四分之一圈，操作反馈清晰，能通过手柄的位置直观判断阀门的开关状态，避免误操作。安装边界方面，法兰端面的定位止口与安装孔的位置公差控制在±0.1mm以内，能直接适配市面上主流的润滑管路接头标准，不需要额外加工转接板，阀体侧面的手柄摆动范围内没有突出的结构干涉，安装时只需要预留出手柄转动的空间即可，

　　不需要额外预留过大的操作空间，适合在设备内部空间紧凑的润滑点位安装。设计过程中优先考虑了工况适应性，阀体主体采用与润滑脂兼容性好的金属材质，不会因为长期接触润滑脂出现腐蚀、溶胀的问题，阀芯与阀座的密封面采用硬质密封配合，能耐受润滑脂内可能存在的微小固体杂质，不会因为杂质卡涩导致阀门关闭不严。在实际使用场景中，这类阀门通常安装在润滑泵与分配器之间的支路上，当某个润滑点位需要维护或者出现故障时，可以单独关闭对应支路的阀门，不需要停止整个润滑系统的运行，能大幅减少设备停机维护的时间。同时阀体上的法兰连接结构也方便快速拆卸，当阀门出现磨损需要更换时，只需要拆下三个安装螺栓就能完成更换，不需要拆解周边的管路部件，维护效率更高。

　　流道的通径设计匹配常用的4mm、6mm润滑管路，能覆盖绝大多数中小型设备的润滑供脂流量需求，不会因为通径过小导致供脂不足，也不会因为通径过大导致阀门整体体积偏大占用过多安装空间。手柄的末端做了滚花处理，即使操作人员手上沾有油污或者润滑脂，转动手柄时也不会出现打滑的问题，操作手感更稳定。阀体的外表面做了防锈处理，能适应车间内潮湿、多粉尘的工作环境，长期使用不会出现表面锈蚀的问题，外观标识清晰，即使在设备运行多年后，也能快速识别阀门的开关方向与安装位。
