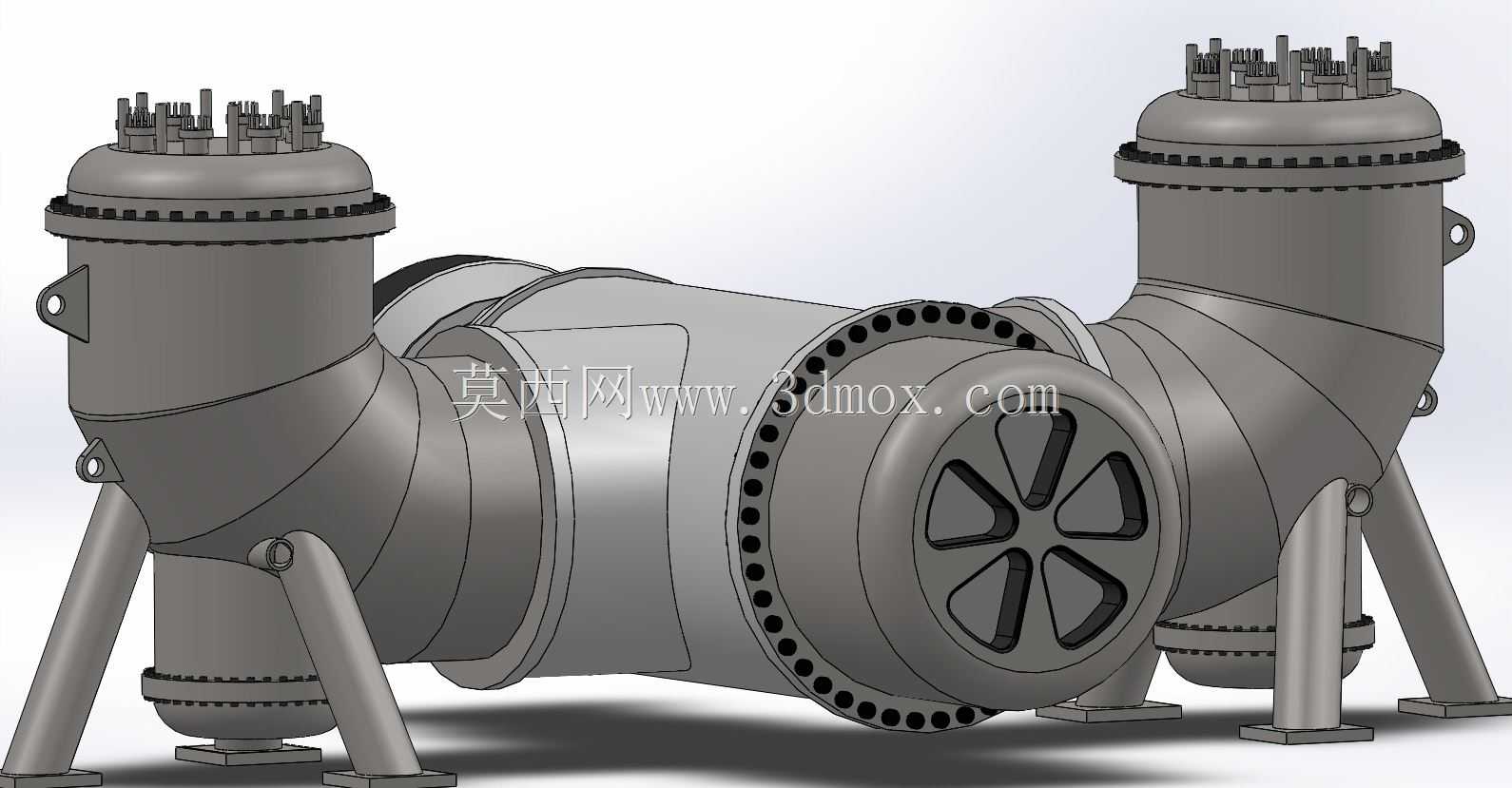

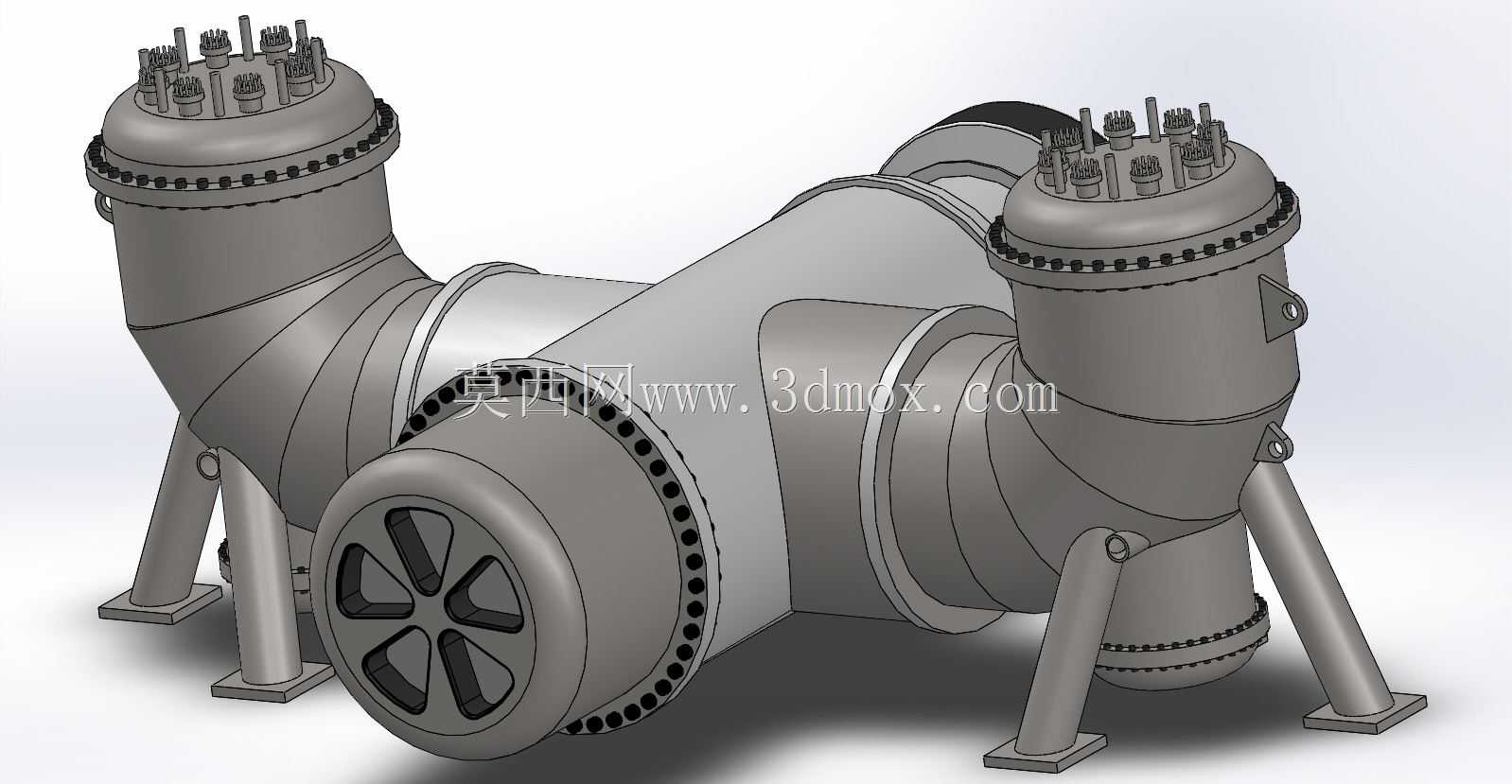

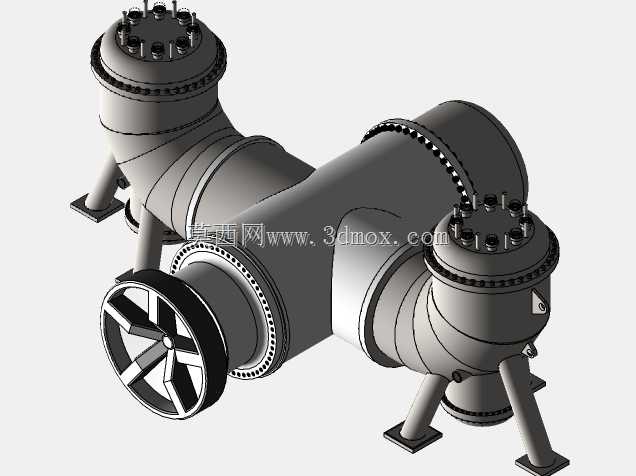

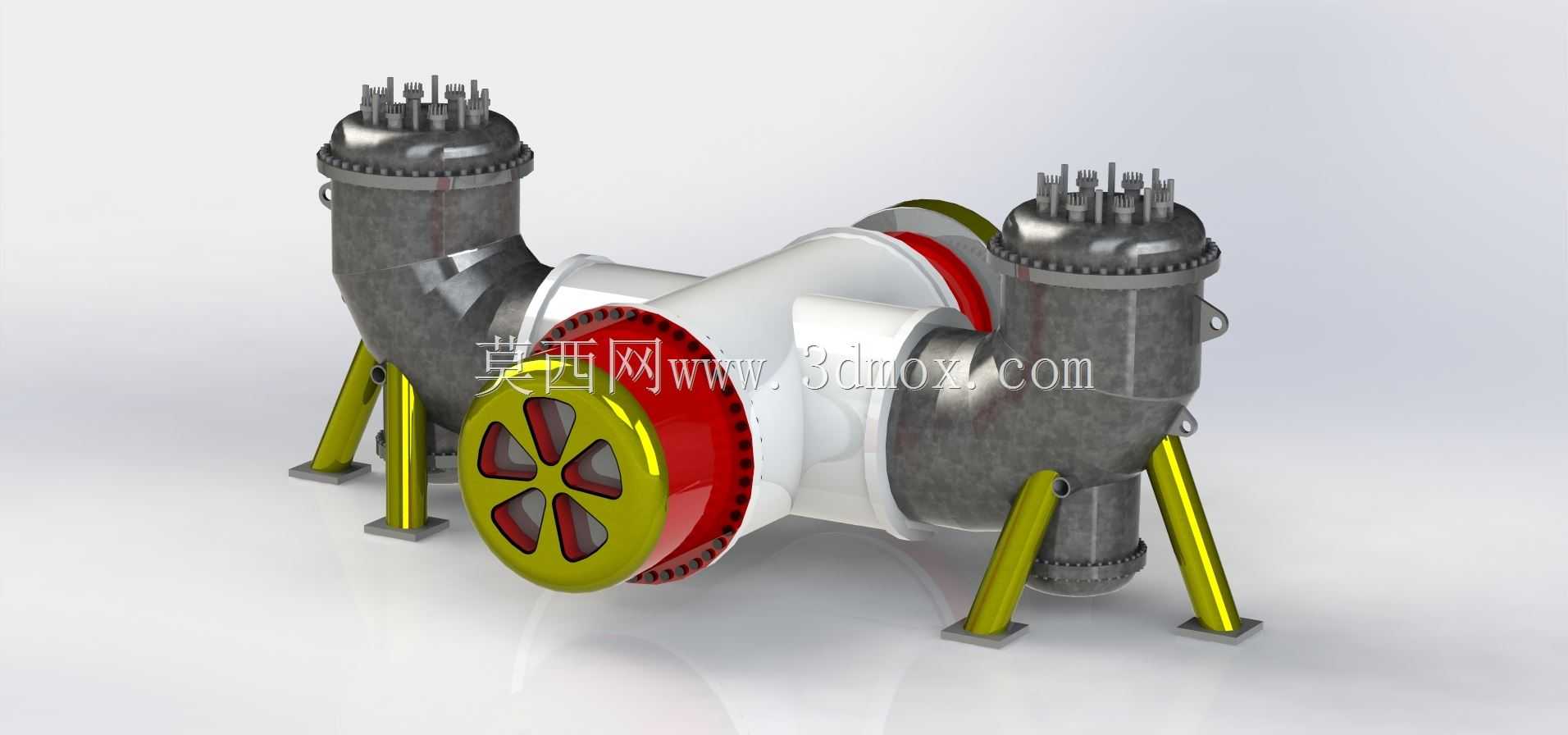

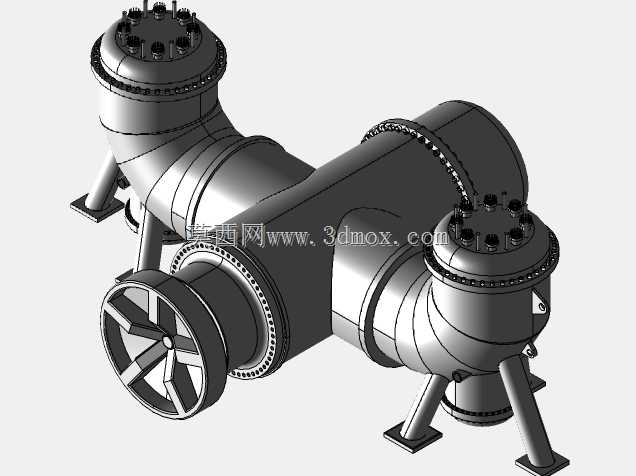

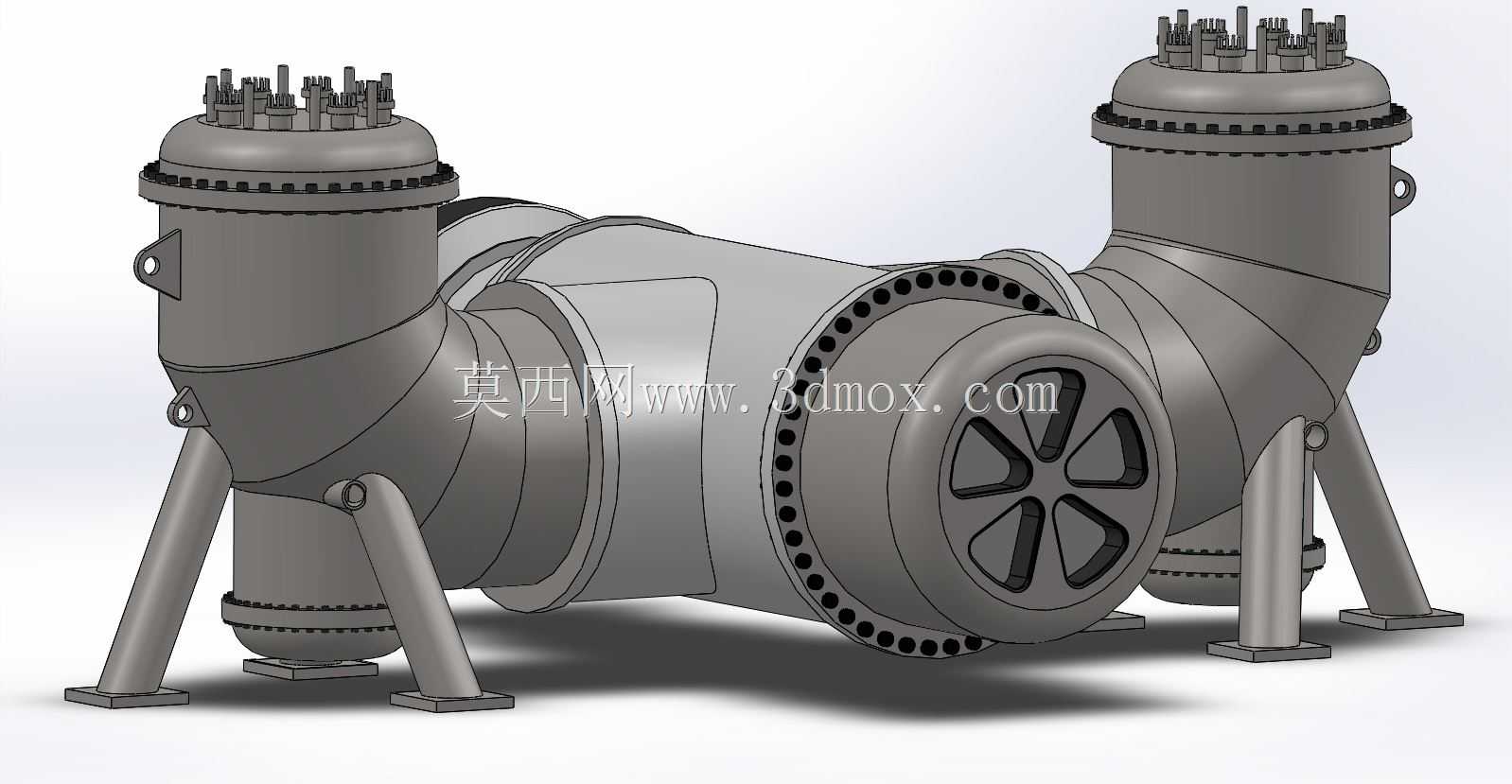

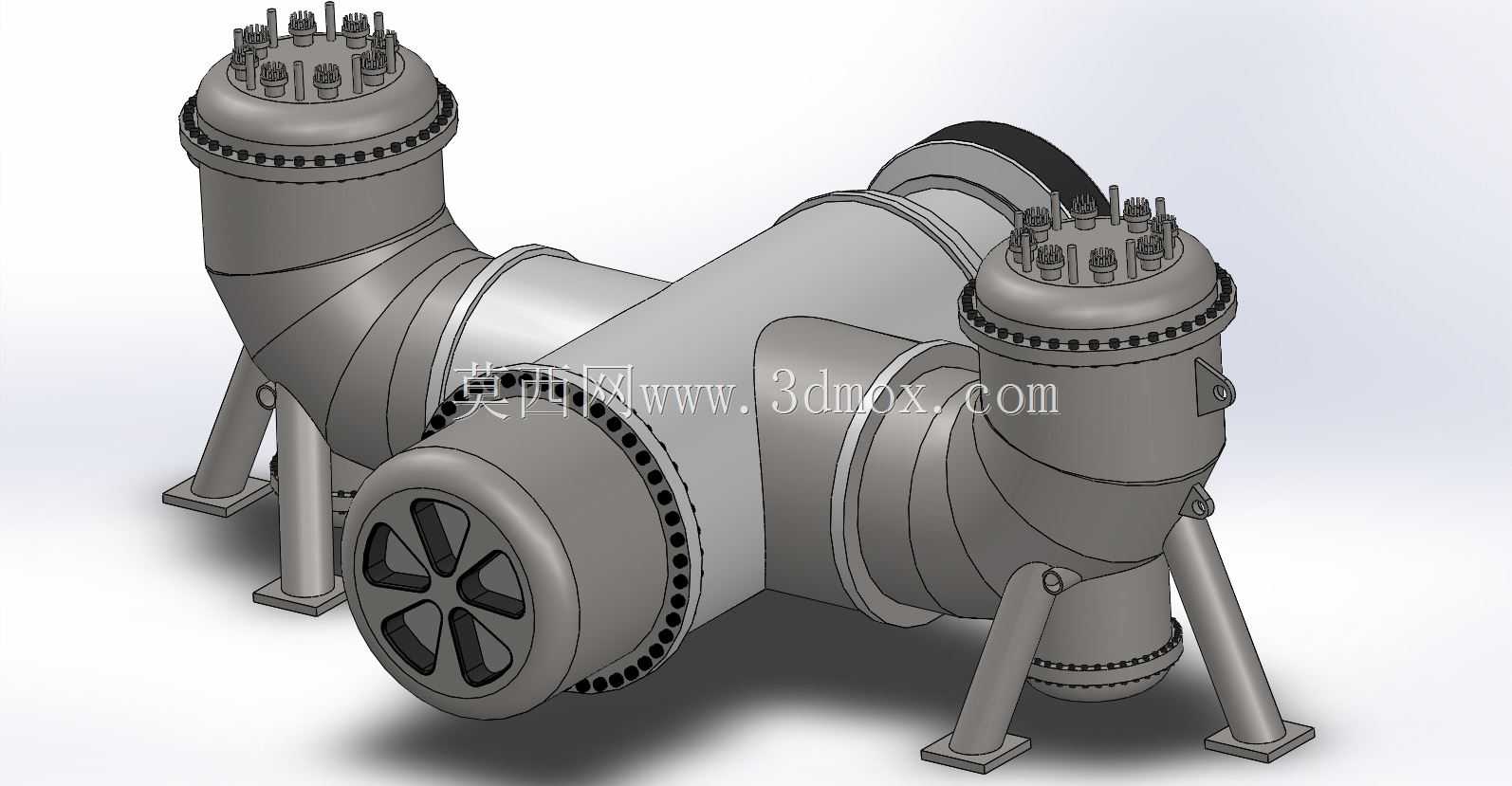

在火力发电厂、大型化工联产、区域集中供热站点的核心动力区块,汽轮机本体是整套热力循环系统里完成热能向机械能转换的核心载体,其结构设计的合理性直接决定整套机组的运行效率、检修周期与振动控制水平。这套三维结构完整还原了双缸分流式工业汽轮机的本体布局,从外缸的承压腔体设计到支座的载荷传递路径,都严格遵循现役主流工业汽轮机组的结构逻辑。从实际工程应用场景来看,这类结构的汽轮机通常适配30MW到150MW等级的工业供能需求,既可以直接驱动给水泵、压缩机等工业旋转设备,也可以耦合发电机完成电力输出,在冶金、石化、建材等高耗能行业的自备电站中应用极为广泛,相比纯凝式发电机组,其抽汽调节结构可以根据下游工艺需求灵活调整抽汽参数,实现能量的梯级利用。
从功能特性层面拆解,这套本体结构的外缸采用上下中分面法兰螺栓连接结构,顶部的螺栓群按照等强度设计原则排布,在保证高压腔体密封性能的同时,尽可能降低法兰厚度带来的热应力集中问题;两侧的进汽腔体采用弯管导流结构,内部流道做了顺滑过渡处理,减少蒸汽进入调节级前的涡流损失,腔体端部的法兰接口可以直接对接主蒸汽管道,法兰面的密封槽结构适配金属缠绕垫片的安装要求,满足高温高压工况下的长期密封需求。转子支撑采用三支点轴承布局,前后端的轴承座与下缸体一体化铸造,保证支撑刚度的同时,减少安装过程中的对中调整工作量,底部的四个斜撑式支座采用铰接结构设计,可以吸收机组启停过程中缸体受热产生的轴向与径向膨胀位移,避免热应力传递到基础平台造成结构变形。
在设计思路的落地层面,这套结构在建模阶段就充分考虑了现场安装的边界条件:支座底板的地脚螺栓孔位按照常规工业汽轮机组的基础布置尺寸预留,安装时不需要额外对基础做大规模改造;缸体上的各个接管接口的方位、法兰压力等级都匹配行业通用的管道配置标准,后续对接管路系统时可以直接调用标准管件库完成装配;中分面的螺栓孔位置做了错位避让设计,保证检修时可以使用液压扳手完成螺栓的拆装作业,不需要额外制作特殊工装。从外形尺寸的适配性来看,这套本体结构的轴向总长度控制在同等级机组的常规尺寸区间内,最大径向尺寸满足常规厂房行车的吊装空间要求,运输时可以将外缸上半、转子、支座等部件拆分发货,符合公路大件运输的尺寸限值要求。
针对结构设计从业者的参考价值来看,这套模型完整呈现了承压壳体的加强筋布局、载荷传递路径的设计逻辑:外缸表面的环形加强筋对应内部蒸汽压力的作用方向,在减轻缸体整体重量的同时,保证承压状态下缸体的变形量控制在密封允许的范围内;支座与缸体的连接位置选在缸体刚度最大的节点处,避免运行过程中支座反力造成缸体局部变形,影响内部通流间隙的均匀性。在设备选型阶段,结构工程师可以通过这套三维模型快速核对机组的安装空间、接口方位,提前完成厂房布置、管道走向的预排布,减少现场安装阶段的设计变更;对于三维建模学习者而言,这类复杂焊接+铸造混合结构的建模逻辑,可以帮助掌握大型装配体的层级管理、配合关系设置、工程图导出的实用技巧,理解重型动力设备设计中“强度优先、兼顾检修、适配安装”的核心原则。
需要注意的是,这类汽轮机本体在实际运行中,缸体的温度梯度从进汽端到排汽端变化极大,设计时在不同温度区段的缸体壁厚做了差异化处理,高温段采用更厚的耐热铸钢材质,低温段适当降低壁厚减少热容量,缩短机组的启停时间;排汽端的导流结构可以将做完功的蒸汽顺畅导入凝汽器或供热管网,减少排汽阻力带来的能量损失。整个本体的所有检修开孔、仪表接口都预留了足够的操作空间,日常运行中不需要拆解主缸体就可以完成热工仪表的校验、主汽门的检修维护,大幅降低机组的运维成本。
- 上一篇:钢带间金款商务计时腕表结构设计
- 下一篇:模拟赛车用称重传感式USB手刹结构
- 全部评论(0)
- 模板大小: 13.65 MB
- 售价:5金币
- 下载次数: 101
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
