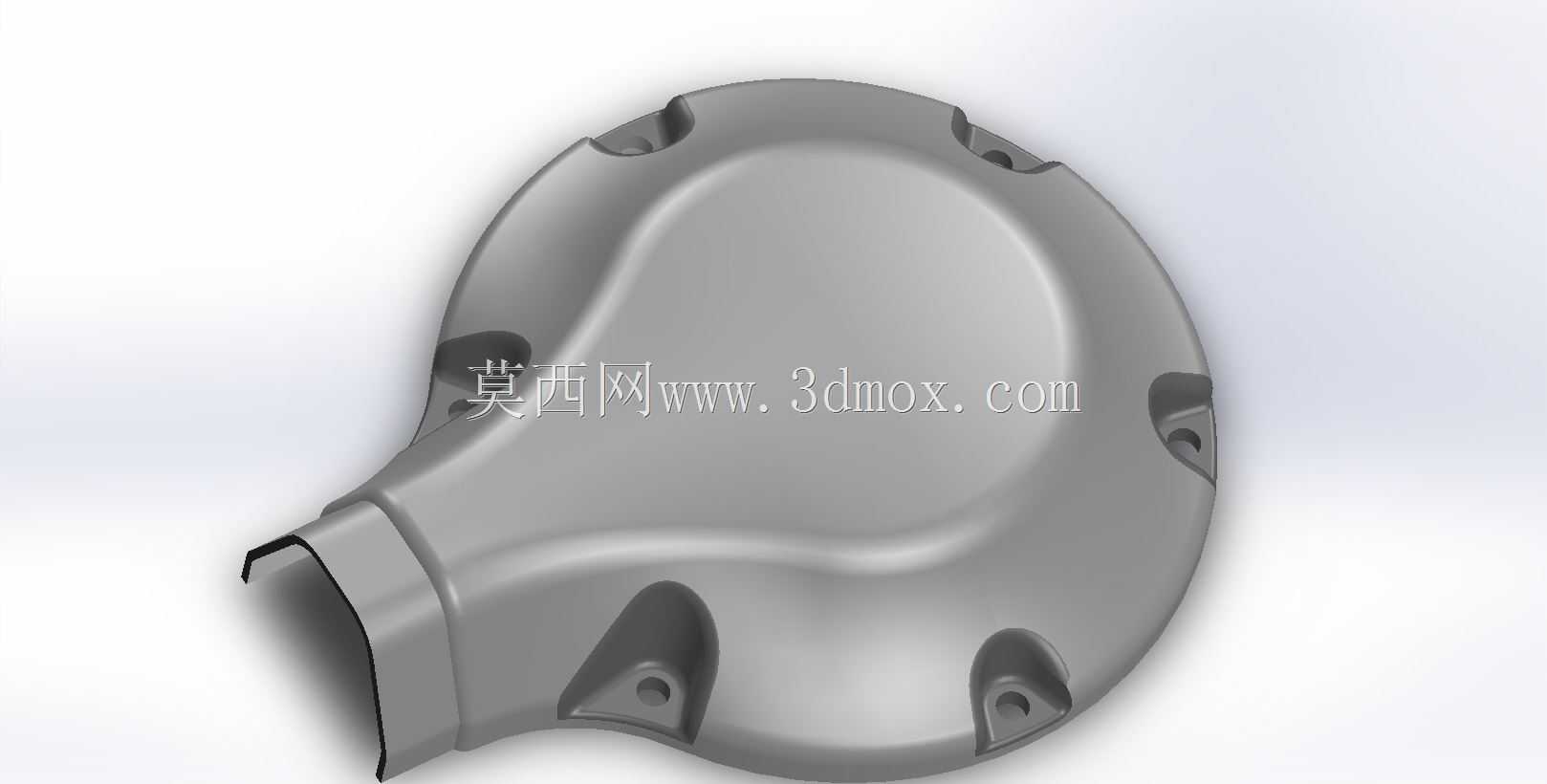

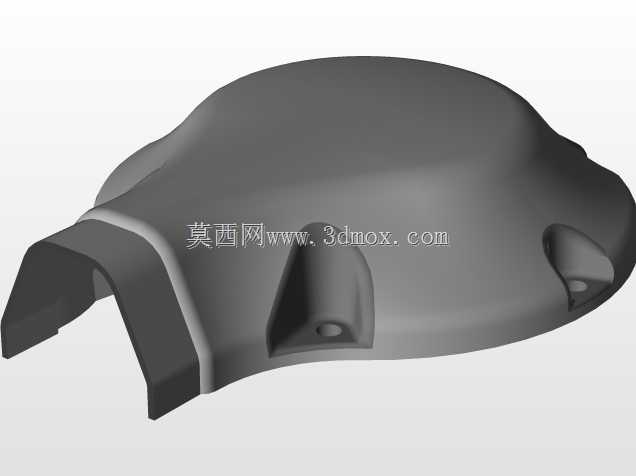

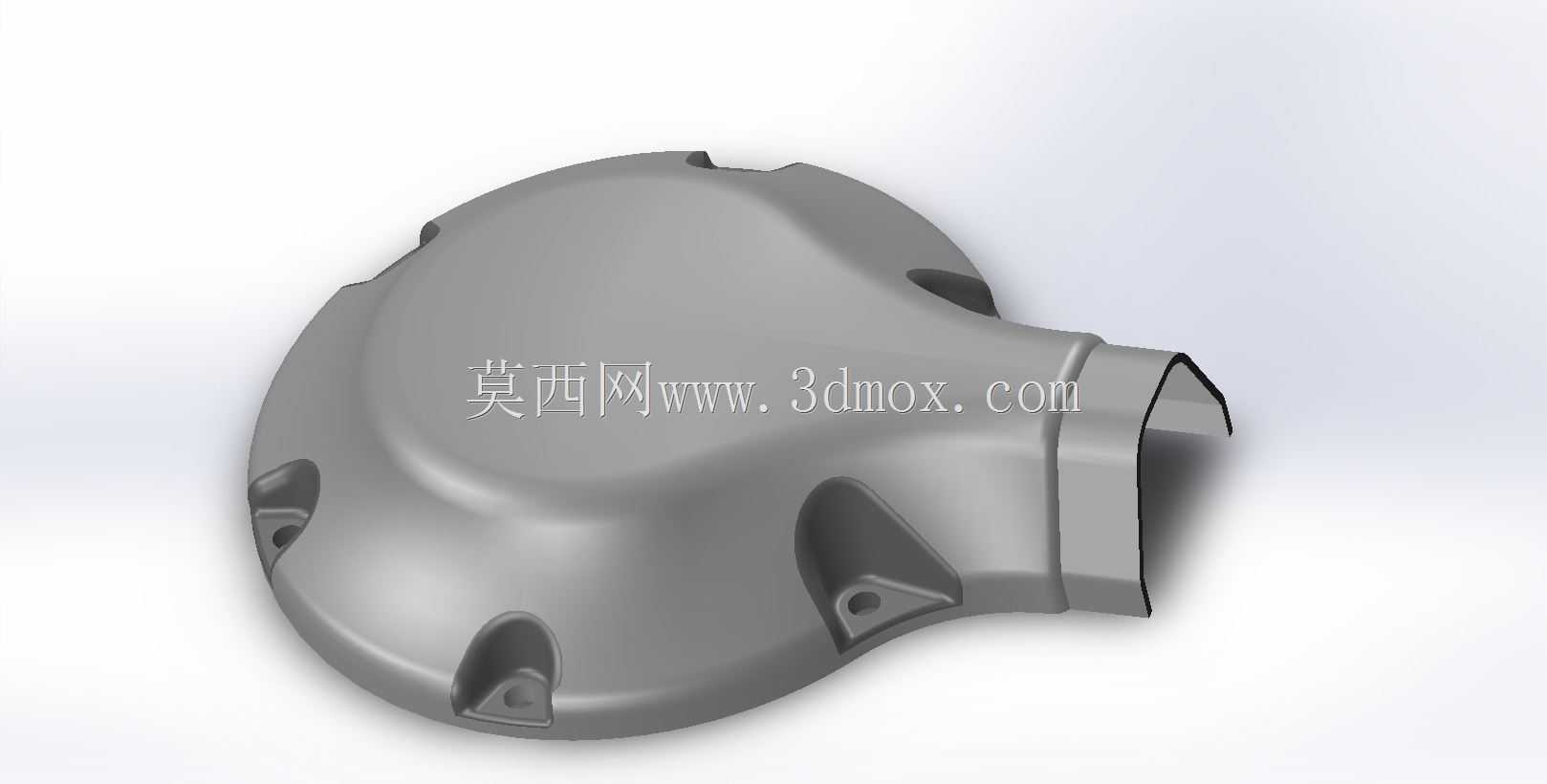

带牵伸结构伺服端盖防护壳体

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420670
  • 带牵伸结构伺服端盖防护壳体
  • 带牵伸结构伺服端盖防护壳体
  • 带牵伸结构伺服端盖防护壳体
  • 带牵伸结构伺服端盖防护壳体

  在工业传动系统的伺服机构布局中,这类带牵伸结构的伺服端盖,核心作用是为伺服输出端的传动衔接部位提供密闭防护,同时适配牵伸走线、外接传动件的布局需求,常见于自动化生产线的伺服驱动工位、小型传动模组的端部封装,以及需要对伺服输出侧做防尘、防外物磕碰防护的设备场景。从实际使用场景来看,这类端盖多安装在伺服单元与执行机构的衔接位置,既要覆盖伺服端部的裸露传动结构,避免车间环境中的金属切屑、粉尘、切削液溅入传动衔接部位造成磨损卡滞,也要通过自身的牵伸造型避让外接的传动连杆、走线护套,不会和周边运动部件产生运动干涉。

  设计这类端盖时,首先要匹配伺服端部的安装孔位布局,端盖周向分布的安装凸台,每个凸台都对应伺服壳体上的预装螺孔,凸台处做了局部加厚处理,避免螺丝锁紧时端盖出现应力开裂,同时凸台的沉孔深度经过核算,既能让螺丝头部完全沉入盖体不外露,也不会因为沉孔过深穿透盖体破坏密闭性。盖体的曲面造型并非随意设计,主体的圆弧轮廓完全贴合伺服端部的转子外轮廓,预留的安全间隙控制在1.5mm到2mm之间,既不会因为间隙过小在伺服运行发热膨胀时产生摩擦,也不会因为间隙过大导致整体结构冗余、占用过多安装空间。

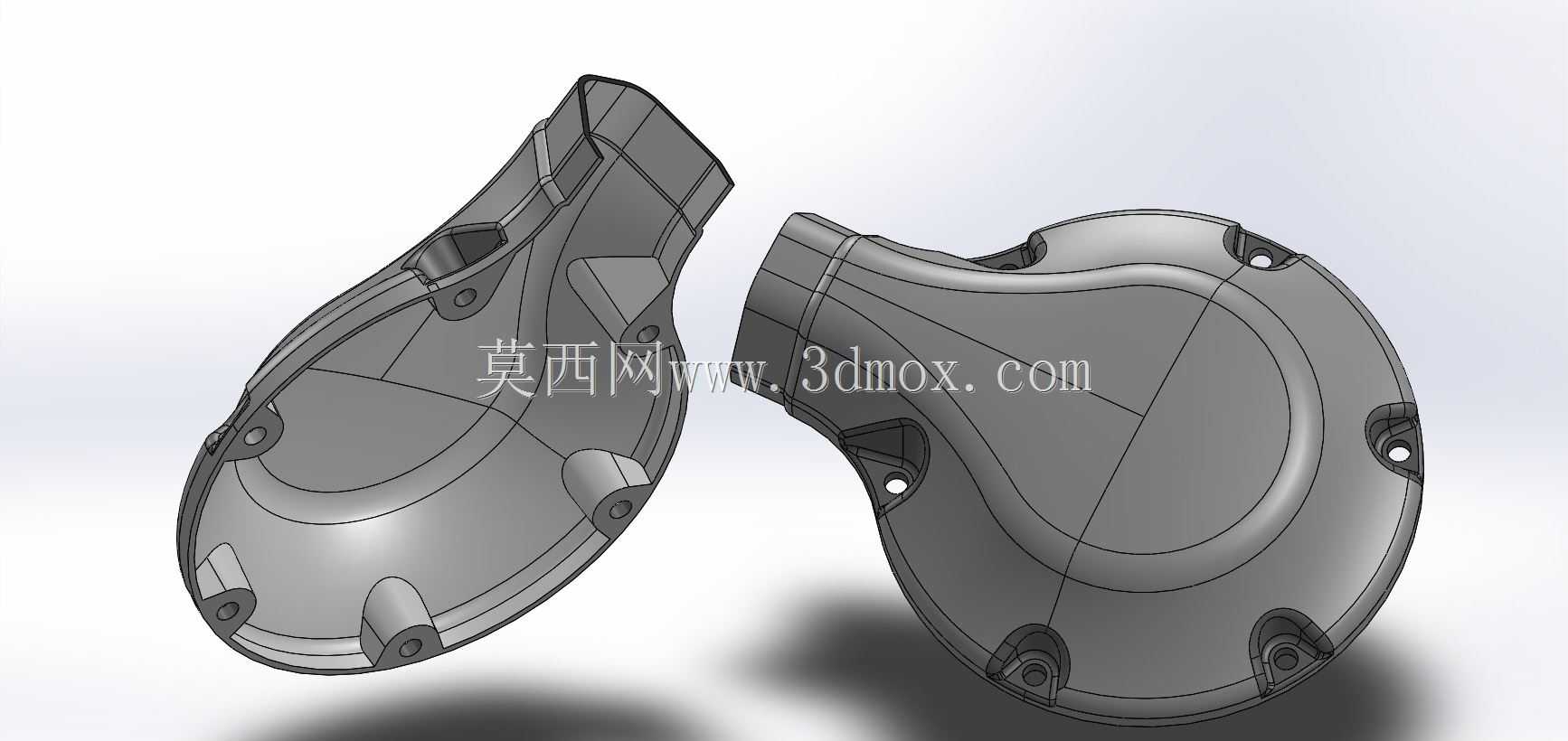

  牵伸部位的造型是这个端盖的设计重点,向外延伸的牵伸段采用渐变的曲面过渡,没有尖锐的棱角,一方面是为了避让从伺服端部引出的编码器线缆、动力线缆,让线缆可以顺着牵伸段的曲面平顺引出,避免线缆在盖体边缘被硬折导致线皮破损;另一方面,牵伸段的端口做了卷边强化处理,端口的内圈尺寸刚好适配标准的线缆防护波纹管,安装时可以直接把波纹管套在牵伸段外侧,用扎带固定即可完成走线部位的密封,不需要额外加装走线接头。盖体内侧的加强筋布局也经过考量,在几个安装凸台之间布置了径向的加强筋,筋条高度不超过盖体内腔的预留间隙,既提升了盖体整体的抗形变能力,在设备运行产生振动时不会出现盖体共振异响,也不会和伺服端部的旋转部件产生接触。

  从安装边界来看,这类端盖的最大外轮廓直径适配常用的中小功率伺服单元,整体安装高度不超过伺服端部的轴向预留空间,周向的安装凸台做了切边处理,相邻两个安装位的扳手空间足够放入标准内六角扳手,不需要特殊工具就能完成拆装维护。盖体的壁厚保持均匀,整体采用等壁厚设计,壁厚差控制在0.3mm以内,不管是采用注塑加工还是钣金冲压、铸铝成型,都能避免加工过程中出现缩痕、变形的问题,成型后的盖体平面度可以满足密封要求,配合端面的密封胶条就能达到IP54左右的防护等级,完全能满足常规工业车间的使用需求。在实际选型适配时,只需要核对伺服端部的安装孔距、输出轴的外伸长度,以及牵伸段的引出方向是否匹配自身设备的走线方向,就可以直接套用,不需要再对端盖做二次加工修改。
