直插式双列封装微控制器芯片结构

　　在工业控制板卡开发、消费电子主板设计、嵌入式教学实验平台搭建等场景中，直插式双列封装的微控制器是极为常见的核心控制元件，这类封装的芯片凭借成熟的组装工艺、便捷的手工焊接特性，至今仍在小批量工控设备、教学演示装置、老旧设备维修替换领域保有稳定的应用占比。做这类元件的三维建模时，首先要明确其实际使用中的安装边界：双列直插封装的引脚间距遵循标准2.54mm节距，对应PCB板上的焊盘孔位需严格匹配引脚中心距，建模时不能仅做外观示意，必须把引脚的截面尺寸、引脚伸出塑封本体的长度、两列引脚之间的跨距做精准还原，否则后续导入PCB装配环境做干涉检查时，会出现引脚与焊盘错位、芯片本体与周边高元件磕碰的问题。从功能特性来看，

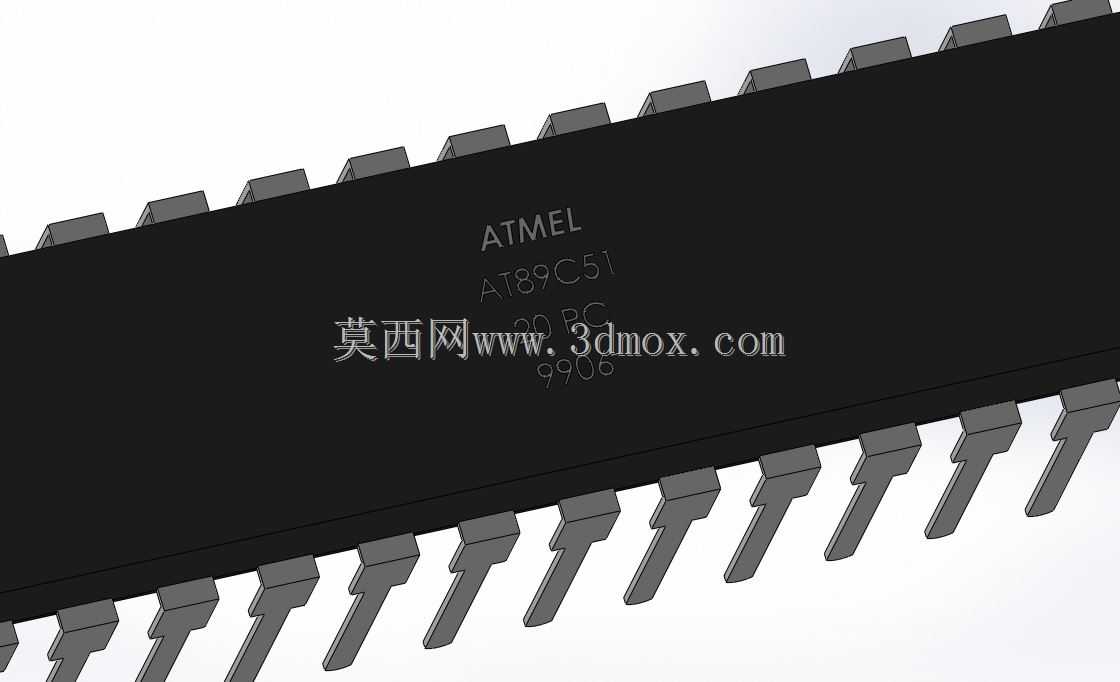

　　这类微控制器作为电路系统的运算控制核心，需要承载IO口输入输出、逻辑运算、外设驱动等功能，塑封本体内部包裹着晶圆与引线框架，外部伸出的金属引脚是内部电路与外部PCB走线的连接通道，建模时要区分引脚的不同区段：靠近塑封本体的直段是与塑封结合的固定段，下端向外微张的部分是插装导向段，这个细微的张角是实际生产中为了方便插件工序顺利插入PCB孔位做的结构设计，很多新手建模时容易把引脚做成完全平行的直杆，实际装配时就会出现插装阻力过大、引脚顶弯的问题。设计建模过程中，塑封本体的边角处理要贴合实际生产的注塑工艺特征，本体边缘的微小脱模斜度、表面标识印刷区域的凹陷、引脚与塑封结合处的溢胶小特征都可以做适度还原，这些细节能让模型在做产品渲染、

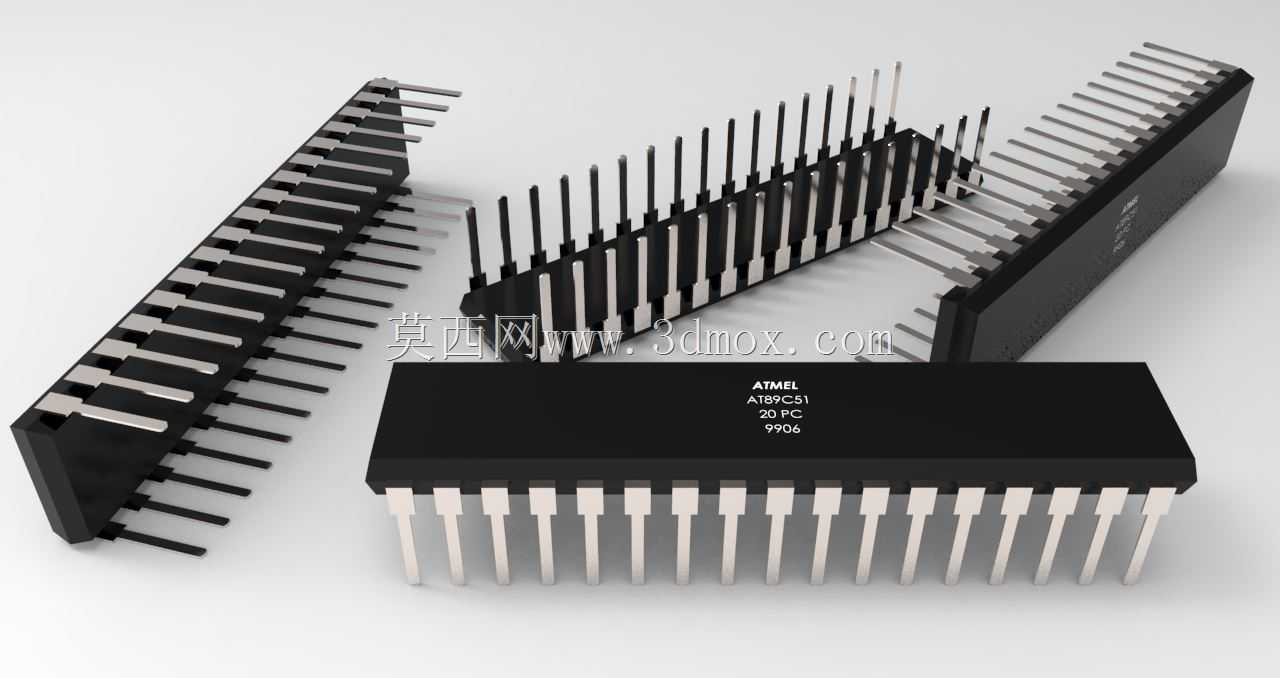

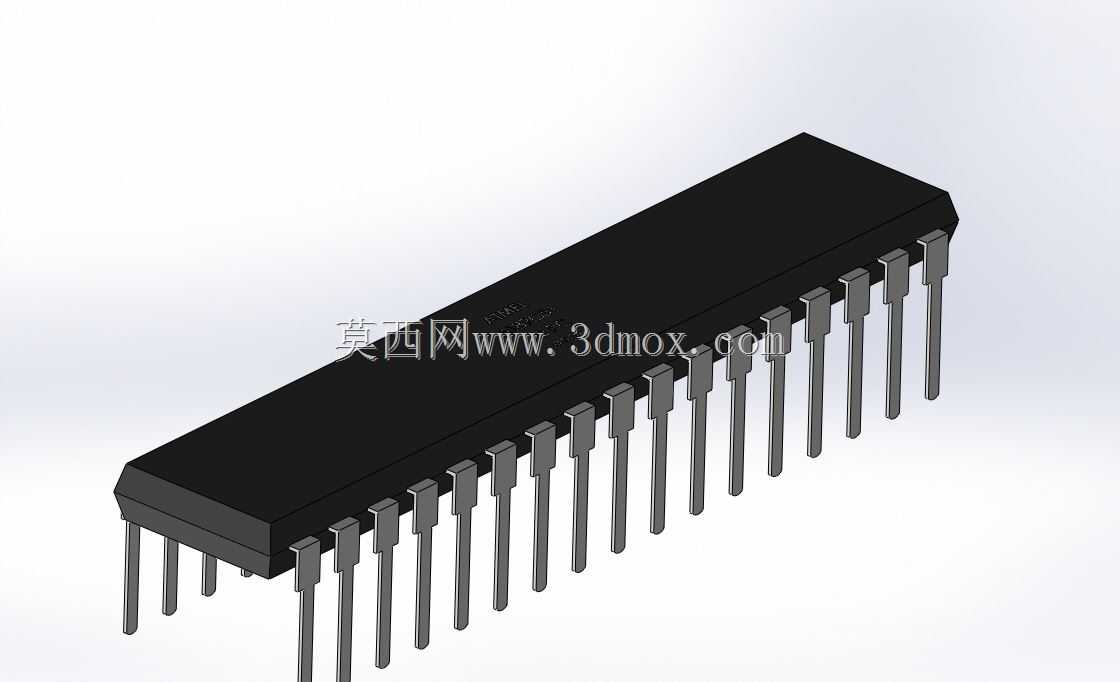

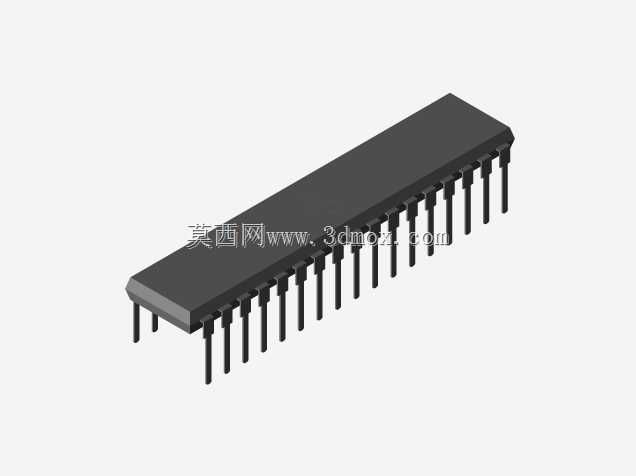

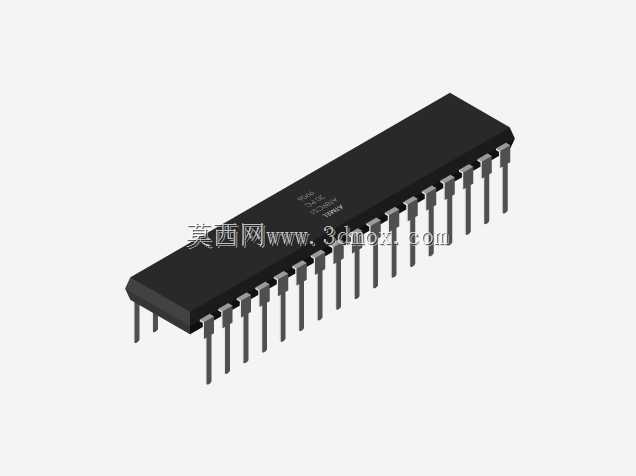

　　装配动画演示时更具真实感，不会出现过于光滑失真的塑料质感。还要注意不同引脚数的同系列封装尺寸差异，本次建模对应的40引脚双列直插封装，本体长度、引脚列间距都有统一的行业标准，建模时可以先绘制单侧引脚的阵列特征，再通过镜像完成另一侧引脚的构建，保证两侧引脚的位置度完全对称，避免出现单侧引脚偏移导致的装配错误。在实际设备选型阶段，结构工程师拿到这类元件的三维模型后，首先会核对芯片本体的高度是否在板卡的安装空间范围内，比如有些密闭式工控盒的内部净高有限，如果芯片本体加上IC座的总高度超过盒体内腔的净空，就需要调整布局或者更换贴片封装的型号，这时候精准的三维模型就能提前规避后期打样组装时的空间干涉问题。另外，

　　这类直插芯片很多时候会搭配IC插座使用，建模时如果要做完整装配场景，还需要预留插座的安装空间，插座的引脚长度、插座本体的高度都要和芯片模型做匹配，保证芯片插装到插座上之后，整体高度符合设计要求。从散热角度考虑，双列直插封装的微控制器工作时的热量主要通过引脚传导到PCB铜箔上，建模时不需要额外添加散热结构特征，但要保证引脚与塑封本体的结合位置尺寸准确，方便后续做热仿真时赋予正确的材料属性与接触热阻参数。很多刚接触电子结构建模的工程师容易忽略引脚的金属材质表现，在渲染环节把引脚做成和塑封一样的哑光质感，实际这类芯片的引脚都是镀锡或者镀镍的金属表面，带有轻微的金属光泽，塑封本体是黑色哑光环氧材质，两种材质的视觉差异要在模型材质设置上做区分，才能让最终的渲染效果贴近实物。在做整机装配的爆炸视图动画时，这类芯片的安装方向是需要重点标注的，本体一端的半圆形缺口是引脚序号的识别标记，建模时要把这个缺口特征做清晰，不能省略，否则装配时容易出现芯片插反的问题，导致电路烧毁。实际生产中，双列直插封装的微控制器在波峰焊工序中，引脚的伸出长度需要控制在合理范围，过长的引脚会在过波峰时出现焊锡拖尾、连焊的问题，过短则会导致焊锡浸润不足，建模时把引脚伸出塑封的长度按照行业通用的加工尺寸做设定，就能为后续的生产工艺模拟提供准确的参考依据。
