钢管桁架式跑车承载车架结构设计

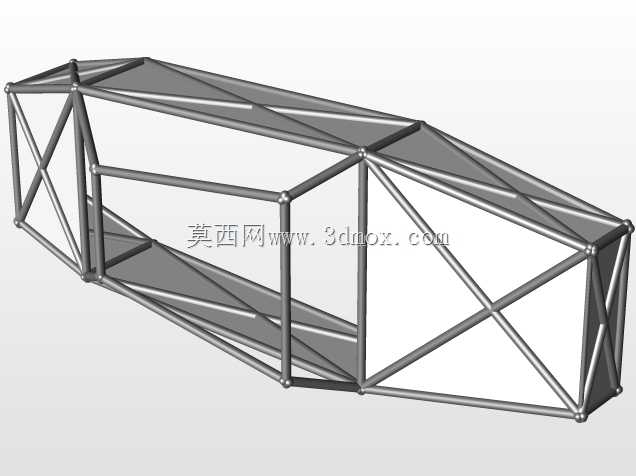

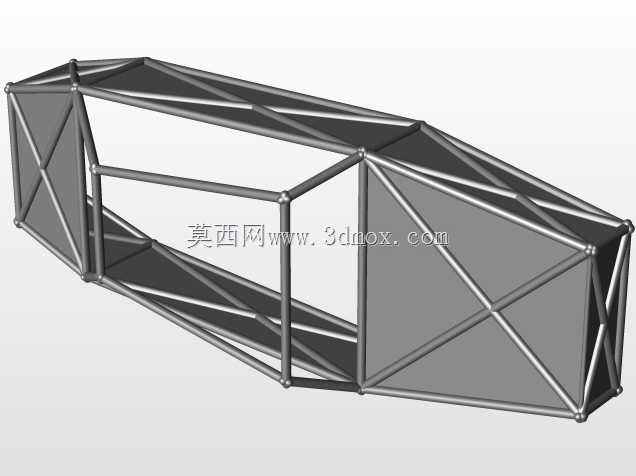

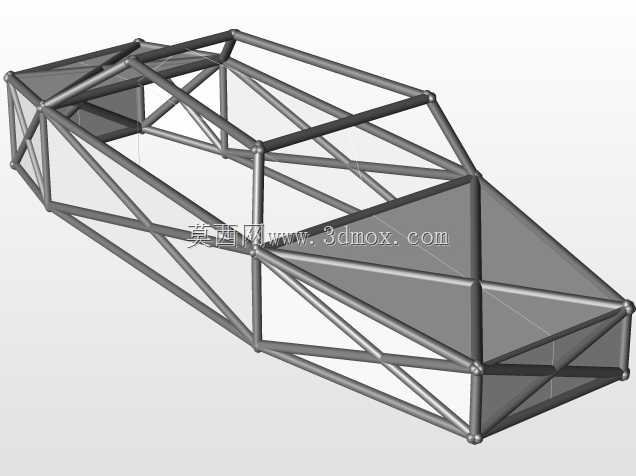

　　这套空间桁架式跑车车架，是高性能跑车与入门级方程式赛车的核心承载基体，所有行驶系统、动力总成、覆盖件、驾乘约束结构都需要依托该框架完成安装定位，直接决定整车的扭转刚度、碰撞安全冗余与动态操控极限。不同于民用乘用车的承载式冲压焊接车身，该结构采用冷拔无缝合金钢管通过空间三角拓扑拼接而成，没有冗余的大面积覆盖钣金，所有杆件只承担轴向拉压载荷，从根源上避免了薄壁钣金结构容易出现的局部屈曲问题，在同等重量下的扭转刚度可以达到普通冲压钢制车身的3-4倍，非常适合对重量敏感的高性能运动车辆使用场景。

　　从实际装车的边界约束来看，这套车架的前部预留了动力总成与前悬安装的硬点位置，前舱区域的桁架密度做了针对性加强，能够承受动力总成的垂直振动载荷与制动过程中的纵向冲击，同时前部的桁架结构预留了逐级溃缩的变形空间，发生正面碰撞时可以通过杆件的有序折叠吸收冲击能量，避免乘员舱出现过大侵入量。中部的乘员舱区域采用了闭环环绕的桁架结构，侧边防撞杆采用了斜向交叉的拓扑布置，能够承受侧面碰撞时的横向载荷，同时为座椅、安全带安装点、转向机构、踏板总成提供了足够刚度的安装基准，所有安装硬点都在建模阶段做了同轴度与位置度的公差预留，避免后续装配出现干涉问题。车架后部的结构围绕后悬与差速器的安装需求设计，斜向布置的杆件可以将驱动轮的纵向、横向冲击力快速分散到整个车架主体，避免局部应力集中导致的焊缝开裂问题。

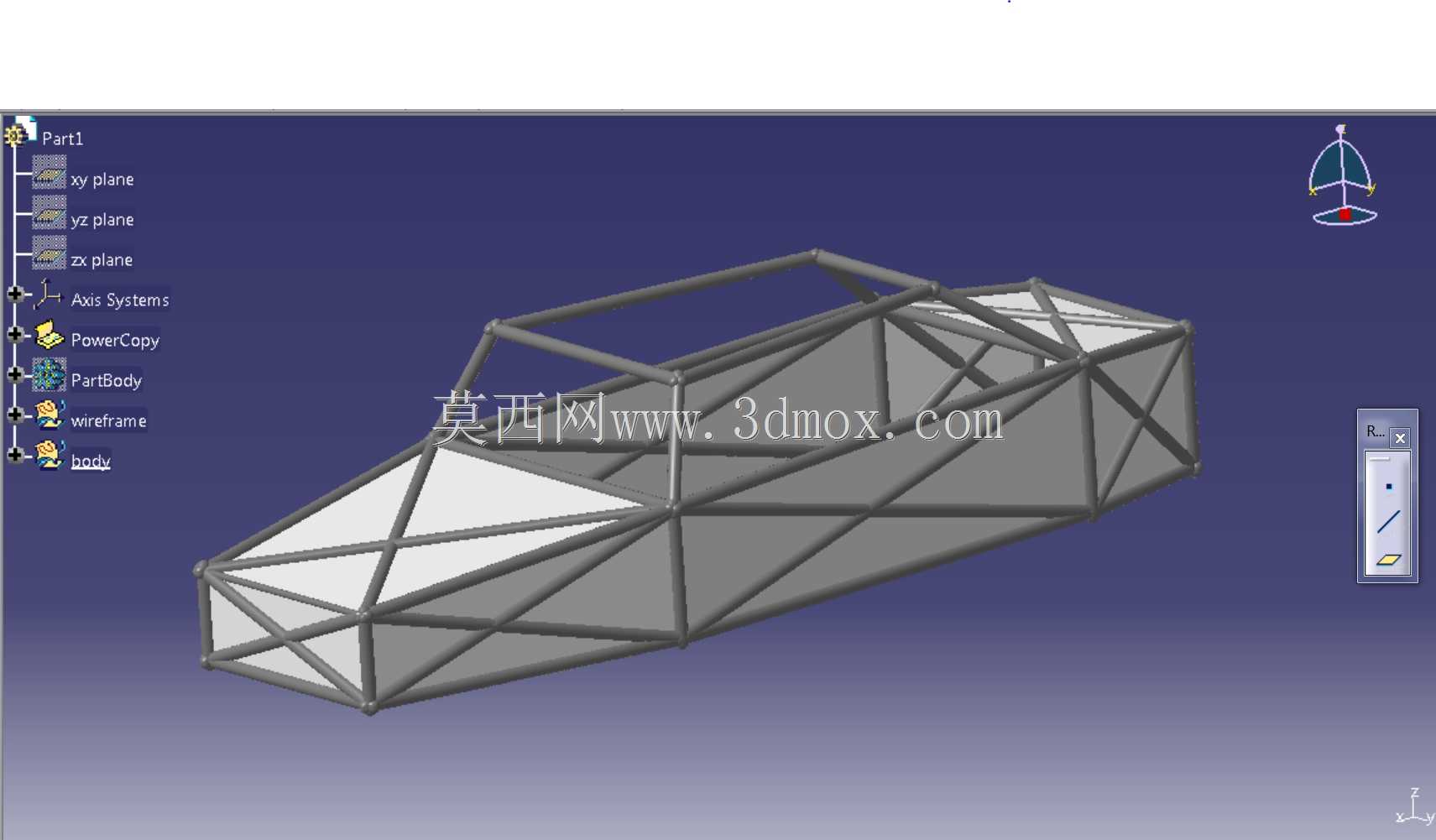

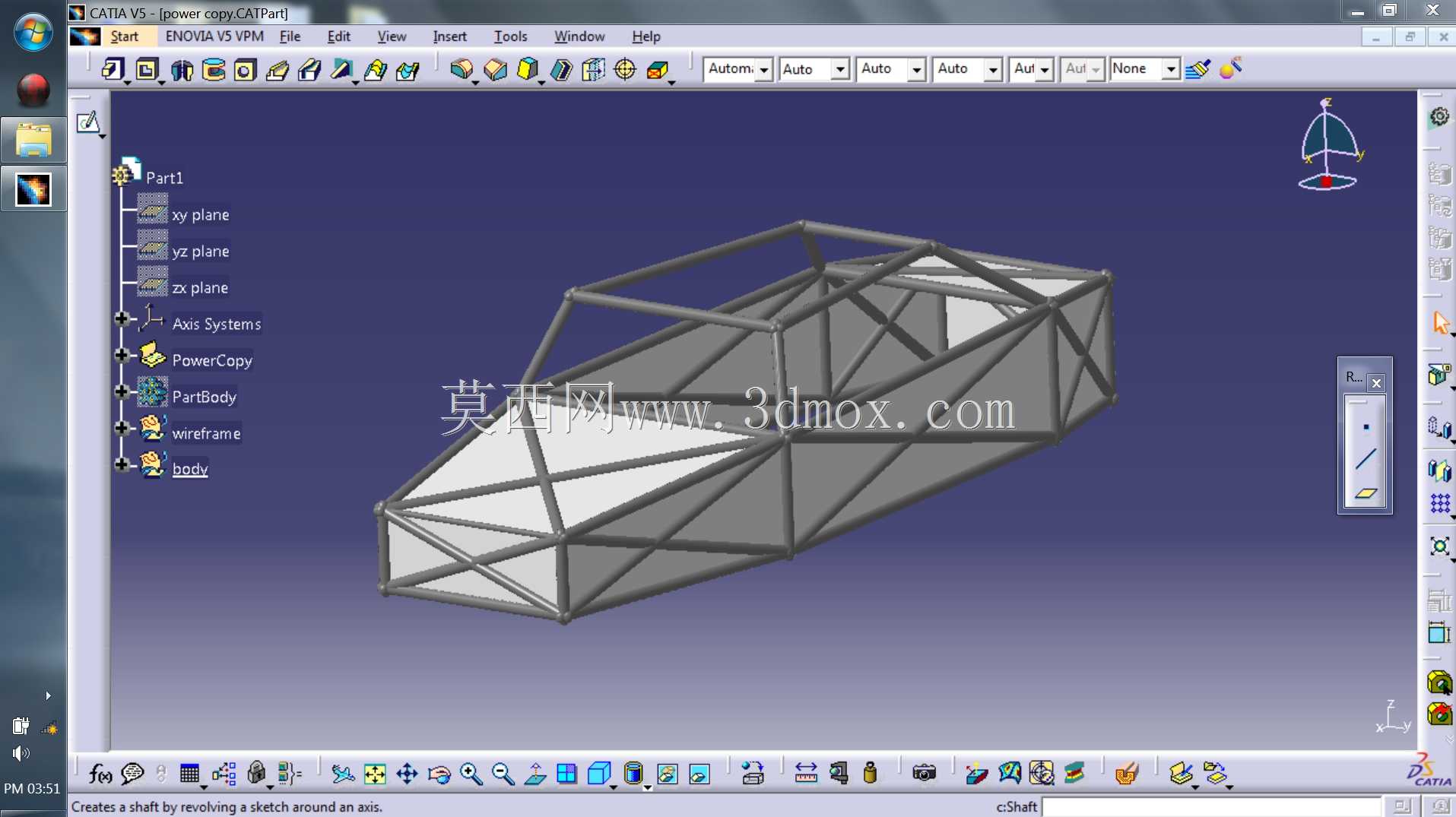

　　设计过程中采用了参数化的特征复用思路，将常用的管接头、安装支座做成可复用的特征单元，在调整轴距、轮距等核心参数时可以快速更新整个框架的杆件位置，不需要重复绘制每一段钢管的路径，大幅提升了结构迭代的效率。所有杆件的连接节点都做了相贯线的精准拟合，保证钢管之间的焊接贴合面足够大，避免出现虚焊、焊缝应力集中的问题，同时在悬架安装、发动机悬置等受力较大的位置，都预留了加强衬板的安装位置，通过局部增加壁厚的方式提升节点承载能力，不需要整体加大钢管规格，有效控制了车架的整体重量。

　　从安装适配的角度，这套车架的整体外轮廓尺寸严格匹配双座跑车的外覆盖件边界，车架最高点距离车架底部基准面的高度满足驾乘人员的头部空间需求，前部的宽度尺寸预留了转向轮的最大转角空间，避免打方向时轮胎与车架杆件发生运动干涉，后部的宽度尺寸匹配后轮的轮距与轮胎宽度，同时预留了散热系统、排气系统的安装空间。车架底部的杆件布置做了平整度优化，尽可能降低整车的重心高度，同时减少行驶过程中的底部空气紊流，提升高速行驶的下压力稳定性。在实际的工程验证环节，这类桁架车架可以通过有限元工具快速完成刚度、模态与碰撞仿真，针对应力过大的局部区域调整杆件的角度或者壁厚，在设计阶段就规避大部分结构风险，不需要制作多轮物理样件反复测试，能够大幅缩短高性能跑车的底盘开发周期。对于小批量定制的跑车改装、赛事用车开发场景，这类桁架车架的加工门槛更低，只需要通过弯管设备完成钢管的弯型，配合专用的焊接工装就可以完成高精度的车架制作，不需要投入大型冲压模具，非常适合小批量的定制化生产需求。
