三螺旋桨布局四旋翼飞行载具结构设计

项目分类:无人机 发布时间:2021-11-27 ID:420680
  • 三螺旋桨布局四旋翼飞行载具结构设计
  • 三螺旋桨布局四旋翼飞行载具结构设计
  • 三螺旋桨布局四旋翼飞行载具结构设计
  • 三螺旋桨布局四旋翼飞行载具结构设计

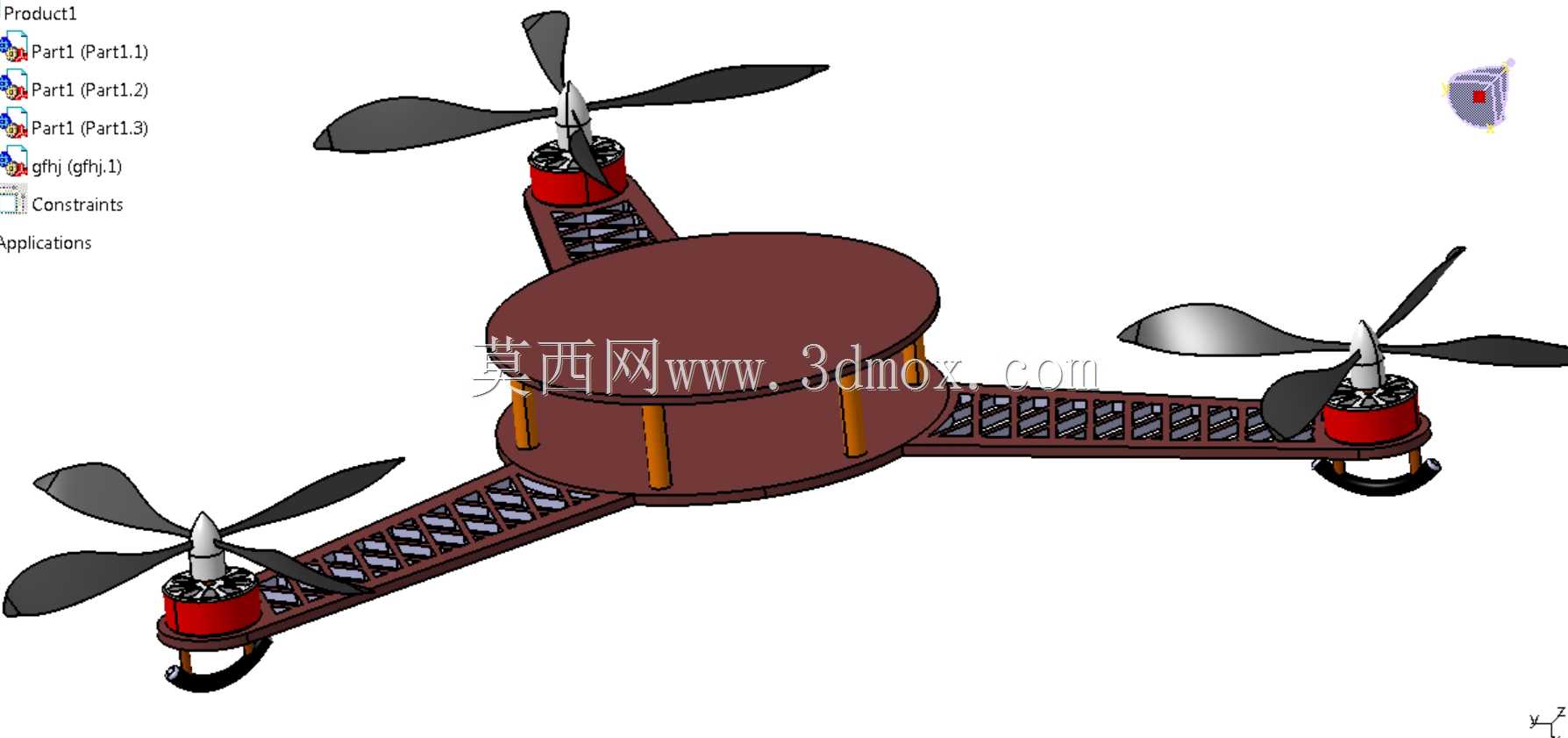

  这款三螺旋桨布局的四旋翼飞行载具结构,在常规四旋翼构型基础上做了动力单元的差异化排布,核心机身采用圆盘式承载结构,区别于常见的十字或X型直板机架,圆盘形的中心舱段可以更高效地整合飞控板、电池、信号接收模块等核心元器件,圆形轮廓也能降低飞行过程中棱角带来的空气阻力,同时在发生轻微擦碰时,圆弧结构能分散冲击力,减少机架断裂的风险。从结构设计逻辑来看,三条机臂从中心圆盘向外呈120度夹角均匀延伸,其中一条机臂末端采用共轴双螺旋桨的动力配置,另外两条机臂各搭载一组单螺旋桨动力单元,整体动力输出的力矩平衡经过反复调校,既保留了四旋翼飞行姿态调整的灵活性,又通过三臂布局减少了整机的结构重量,相比常规四臂四桨的同尺寸机型,结构件数量减少约四分之一,装配工序也得到简化。

  在实际应用场景中,这类构型的飞行载具适合用于小范围的低空巡检作业,比如厂区内部的设备管线巡查、农业小地块的作物长势监测、室内封闭空间的环境勘测等场景,三臂结构在穿越狭窄通道时,相比四臂机型有更好的通过性,共轴双桨的动力单元布置在其中一条机臂上,能在不扩大整机横向尺寸的前提下提升总升力,让载具可以搭载重量更大的检测设备,比如高清摄像头、微型气体检测仪、热成像模组等。机臂部分采用镂空格栅式结构设计,不是实心的型材结构,这种设计在保证机臂抗弯、抗扭强度的前提下,最大程度降低了机臂自身重量,镂空结构也能减少飞行过程中机臂下方的紊流产生,降低气流对飞行稳定性的干扰,机臂与中心圆盘的连接位置设置了加强立柱,分散机臂根部的应力集中,避免飞行过程中机臂因为持续振动出现连接位断裂的问题。

  动力单元的安装座采用嵌入式设计,电机固定座直接卡合在机臂末端的定位槽内,不需要额外的复杂转接件,装配时可以快速定位锁紧,后期维护更换电机也不需要拆解整个机臂结构。起落架采用弧形弯杆式设计,布置在三个机臂的末端下方,弧形结构在降落时可以起到缓冲作用,相比直杆式起落架,能吸收更多落地冲击,保护中心舱内的精密电子元器件,同时起落架的高度经过测算,刚好让螺旋桨最低点距离地面有足够的安全间隙,避免起飞、降落过程中螺旋桨剐蹭地面造成损坏。

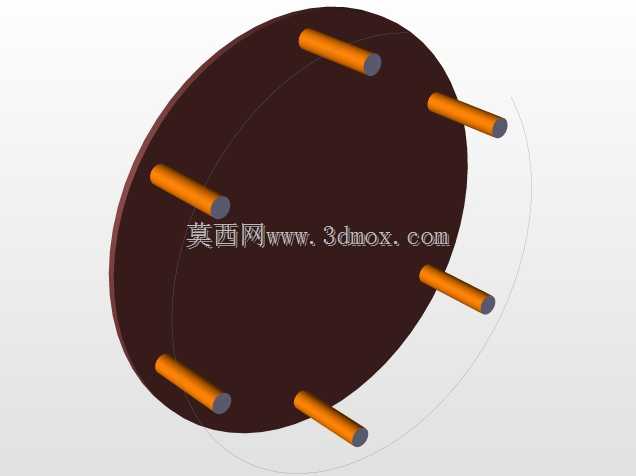

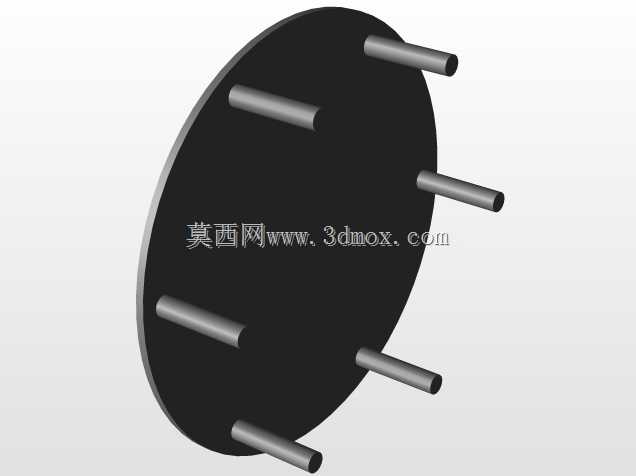

  从安装边界来看,中心圆盘舱的内部预留了标准化的安装孔位,孔位间距兼容市面上主流的开源飞控、常见规格的锂聚合物电池、通用型图传发射模块的安装尺寸,不需要用户自行打孔改造,机臂末端的电机安装孔位适配22、23系列的外转子无刷电机,螺旋桨适配9到10英寸的正反桨,共轴双桨位置的上下两个螺旋桨转向相反,抵消自身的反扭矩,不需要额外加装扭矩补偿结构。整机的重心落在中心圆盘的几何中心位置,三条机臂的重量经过配平,共轴双桨位置的机臂因为搭载了两个电机,在结构设计时适当缩减了该段机臂的壁厚,同时在另外两条单桨机臂的内部预留了配重安装槽,可以根据实际搭载的设备重量添加配重块,保证整机重心不偏移,避免飞行过程中出现姿态倾斜、动力消耗不均的问题。

  在结构强度校核层面,机臂的镂空格栅筋条宽度、中心圆盘的壁厚、连接立柱的直径都经过受力仿真验证,在最大起飞重量下,机臂末端的最大形变量控制在1毫米以内,不会因为飞行中的升力拉扯出现明显形变,影响螺旋桨的动平衡。中心圆盘的侧面预留了接线缺口,电调的连接线可以通过缺口直接接入中心舱内的分电板,走线整齐不会外露,避免飞行过程中连接线被气流吹动干扰螺旋桨转动,也减少了连接线老化破损的风险。这种三臂四桨的构型相比常规四旋翼,在收纳时也更有优势,三条机臂可以设计为快拆结构,拆卸后整体收纳体积比同尺寸四臂机型更小,方便外出作业时携带运输。
