带限位凸缘的阶梯传动轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420729
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计
  • 带限位凸缘的阶梯传动轴结构设计

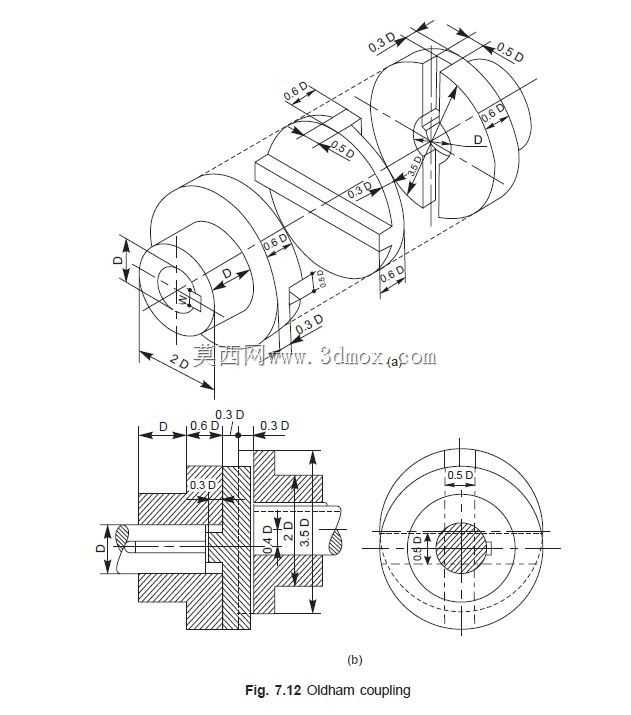

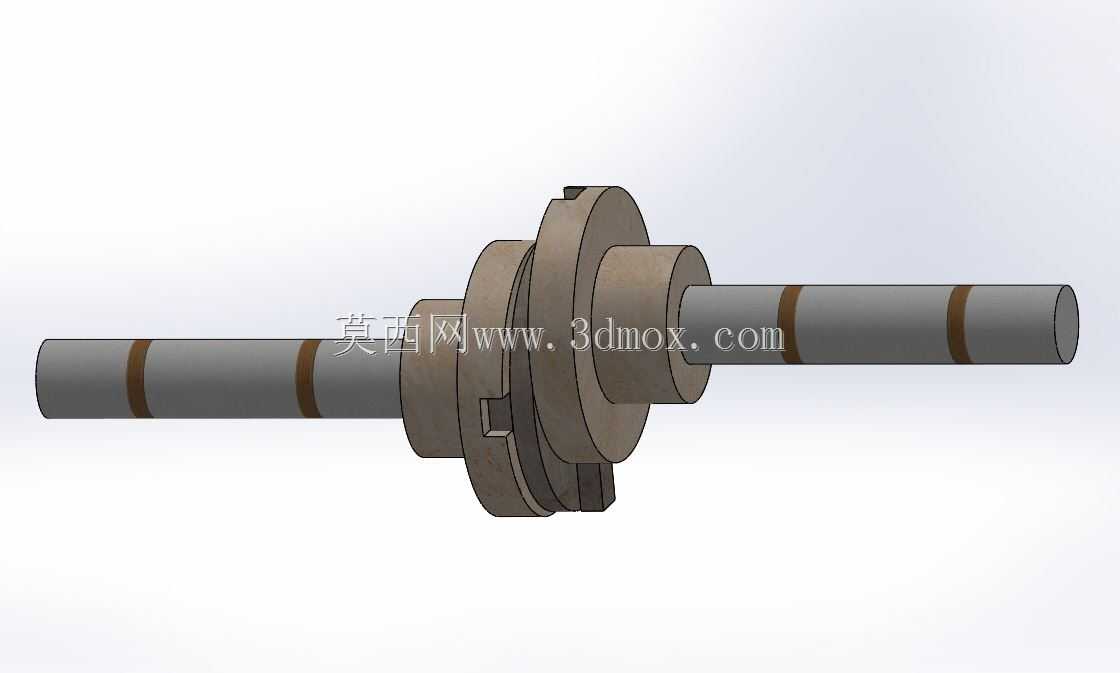

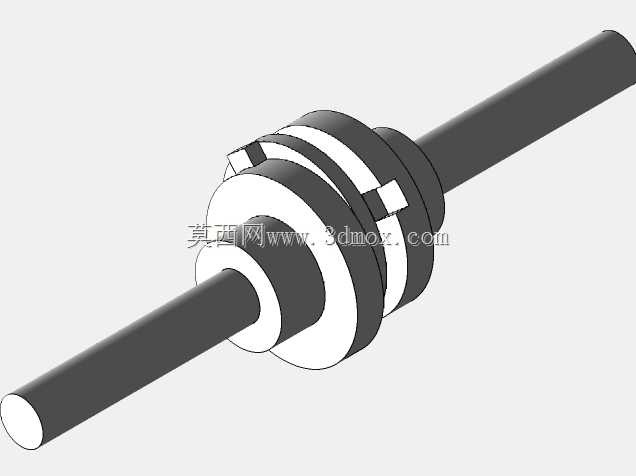

  这类带凸缘的阶梯轴结构,常见于中小功率的传动链路中,多配套在轻工输送设备、小型机床进给机构、农用机械的动力传递单元里,承担扭矩传递与轴向定位的双重作用,区别于光轴的无定位设计,轴身的阶梯结构与中部的分体式凸缘组件,能在装配时直接完成轴向位置的约束,不需要额外加装轴套做位置限定,能有效缩减装配环节的零件数量,降低装配累计误差。从实际使用场景来看,这类轴的工作转速多在每分钟300到1200转区间,传递扭矩范围覆盖10N·m到80N·m,适配的载荷多为平稳或轻度冲击的工况,比如包装线的辊筒传动、小型木工机械的进给辊驱动、食品输送线的动力传递端,都能见到同结构的轴类零件。设计这类轴结构时,首先要确定轴肩的定位高度,

  所有阶梯的轴肩高度都控制在相配零件内孔倒角尺寸以上,保证相配的传动轮、轴承内圈能完全抵靠在轴肩端面,不会出现装配后窜动的问题;轴身的环形槽是为了安装轴用弹性挡圈或者密封胶圈,槽的宽度与深度都按照标准件的尺寸公差设计,避免挡圈脱出或者胶圈压缩量不足导致密封失效。中部的凸缘组件采用分体式设计,而非与轴身一体加工,主要是考虑到装配便利性,一体结构的凸缘会导致轴上相配的轴承、传动轮无法从轴端套装,分体式的凸缘通过轴上的键槽周向固定,再配合轴端的锁紧件完成轴向压紧,既保证了凸缘的定位作用,又降低了轴的加工难度,不需要在长轴上加工大直径的凸缘结构,减少了车削加工的材料去除量,也避免了大直径台阶加工时的同轴度误差累积。从安装边界来看,

  轴的两端光轴段是轴承安装位,直径公差按照k6级精度加工,保证与滚动轴承内圈的过渡配合,安装轴承的轴段长度比轴承内圈宽度小1到2毫米,给轴承外圈的轴向预留热膨胀间隙;凸缘的端面设计有定位止口,止口的直径公差按照h7级加工,用来和相配的传动轮毂或者联轴器端面定位,保证同轴度误差控制在0.02毫米以内,避免高速转动时出现偏心振动。轴上的键槽采用普通平键槽设计,键槽的对称度公差控制在0.015毫米以内,键槽长度不超过对应安装轴段长度的80%,避免键槽末端应力集中导致轴的疲劳断裂,键槽的圆角半径按照标准选取,防止加工时出现应力集中源。实际选型适配时,要注意轴的支撑跨距,两个轴承安装位的中心距需要根据传动轮的受力点位置计算,

  保证轴的挠度在允许范围内,当跨距超过轴径的15倍时,需要对轴的刚度做校核,避免运转时出现挠曲变形导致密封件偏磨、轴承偏载的问题。凸缘的连接螺栓孔位置度公差控制在0.03毫米以内,保证连接后两个半凸缘的端面贴合度达到85%以上,传递扭矩时不会出现局部应力过大导致的连接螺栓断裂。轴身的表面粗糙度按照功能区分,轴承安装位的粗糙度控制在Ra1.6,配合密封件的轴段粗糙度控制在Ra0.8,非配合的轴段粗糙度控制在Ra3.2,既保证配合面的装配精度,又不会过度提高加工成本。这类轴的材料多选45号钢做调质处理,硬度控制在HB220到250之间,承受冲击载荷的工况下可以选用40Cr材料做调质处理,表面淬火硬度达到HRC45到50,提升轴颈位置的耐磨性能。设计过程中还要考虑轴的动平衡要求,当工作转速超过每分钟1000转时,需要在轴的两端预留动平衡去重位置,保证轴的剩余不平衡量符合G6.3级的平衡精度要求,避免运转时产生过大振动影响整套传动机构的使用寿命。另外,轴端的倒角统一按照C2加工,既方便装配时引导零件套装,又能去除加工毛刺避免装配时划伤操作人员或者相配零件的内孔表面;所有轴肩的过渡圆角都按照R0.5到R2的尺寸加工,根据轴径大小匹配对应圆角,避免直角台阶导致的应力集中,提升轴的抗疲劳强度。
