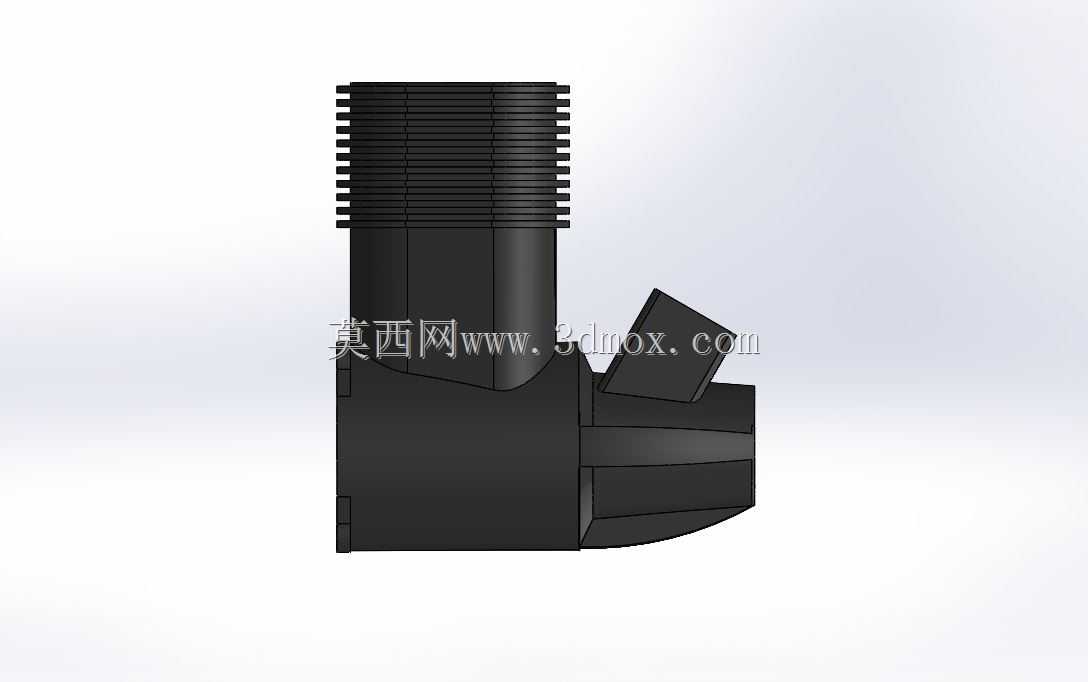

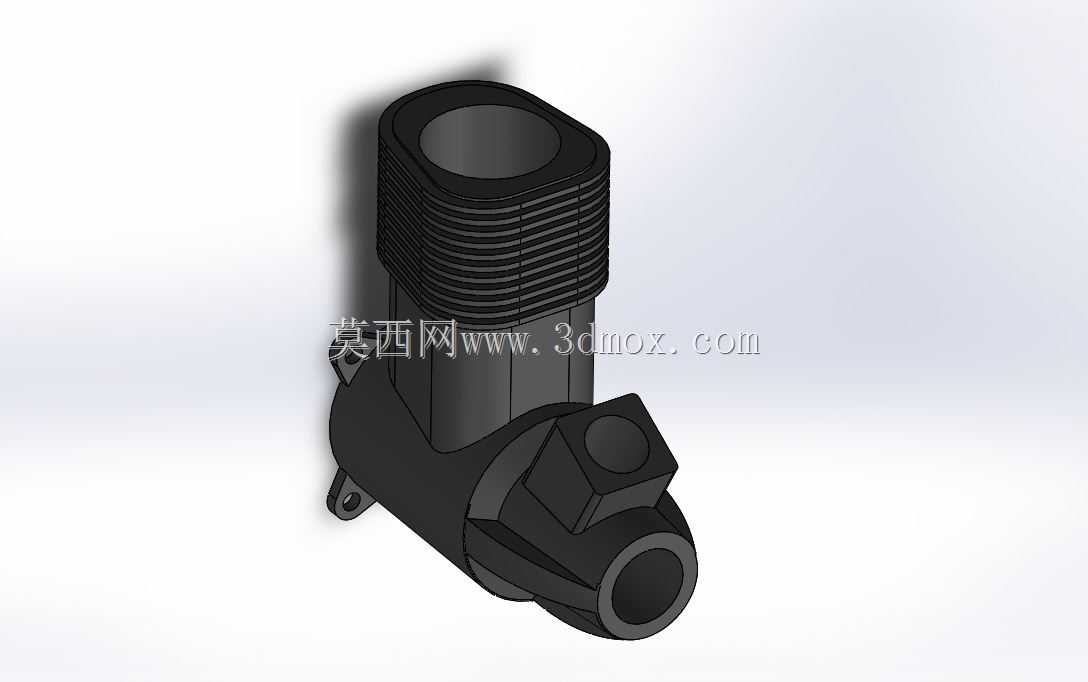

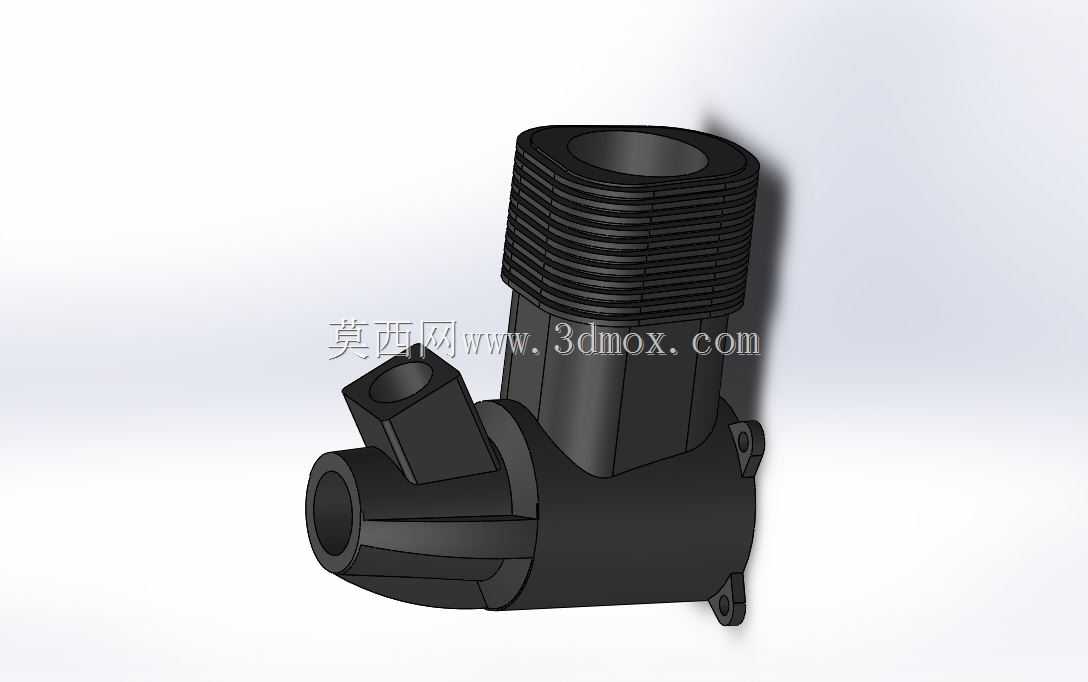

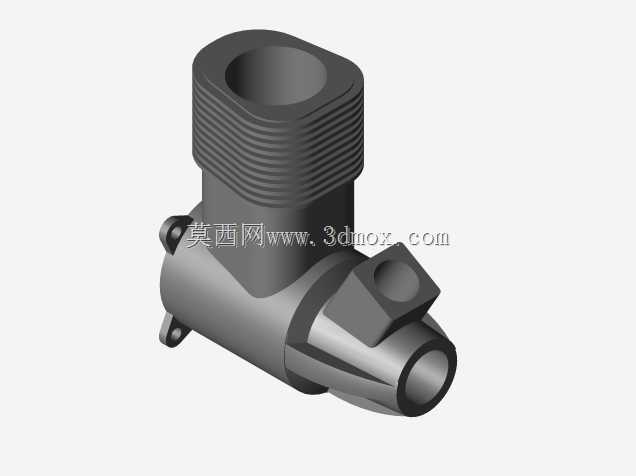

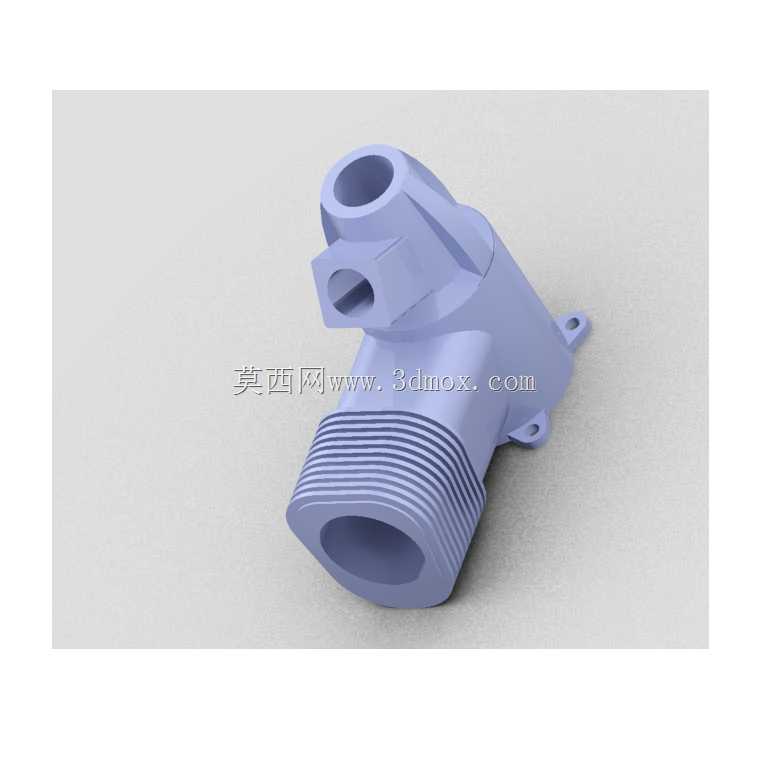

单缸内燃机缸体机体结构三维设计

　　该机体是小型单缸往复式动力设备的核心承载构件，主要应用于通用小型汽油机、小型农用动力机组、便携作业动力头这类需要紧凑动力输出的场景，作为整台动力设备的安装基准，所有运动副、附属功能部件都要依托这个机体完成定位装配，其结构合理性直接决定整台动力设备的运行稳定性与服役寿命。从实际使用场景来看，这类机体常配套在3-7马力级别的小型动力设备上，覆盖园林修剪机械、小型排灌机组、便携工程作业工具的动力端，日常作业中需要持续承受燃烧做功的脉冲冲击、活塞往复运动的侧推力，同时还要兼顾散热、油路和气路的集成布置，不能出现结构应力集中导致的开裂问题。在功能特性设计上，上部带环形散热鳍片的腔体是气缸安装位，鳍片采用等间距环形排布，

　　相邻鳍片间距控制在合理范围，既保证风冷工况下的散热面积足够，又不会因为鳍片过密导致杂物嵌塞影响散热效率，腔体的内壁圆柱度公差需要严格控制，才能保证活塞环的密封效果，减少做功过程中的气压泄漏。侧部斜向伸出的接口是进排气与气门组件的安装基座，接口处的安装平面做了铣平处理，预留的螺栓孔位置与配套的气缸盖、气门室组件完全匹配，安装时不需要额外做适配加工，接口内部的流道做了圆弧过渡处理，减少进排气过程中的气流阻力，提升充气效率。下部的带孔支耳是整机的固定安装位，支耳的安装面与上部气缸腔体的轴线垂直度有严格要求，避免安装后整机出现倾斜偏载，导致运动部件异常磨损。设计过程中优先考虑了铸造工艺的可行性，所有壁厚保持均匀过渡，没有出现突变的厚大截面，

　　避免铸造冷却过程中出现缩松、砂眼等缺陷，各个转角位置都做了铸造圆角处理，既减少应力集中，也能降低铸造时的落砂难度。外形尺寸方面，上部气缸段的外径适配标准规格的散热组件与活塞组，整体安装边界控制在紧凑范围内，能够适配小型动力设备的狭小安装空间，下部支耳的安装孔距符合通用小型动力的安装尺寸规范，可以直接替换同功率级别老旧设备的损坏机体，不需要改动原有设备的安装机架。结构上还集成了润滑油道的预留空间，不需要额外加装外置油路管件，减少整机的外接管路数量，降低作业过程中管路破损漏油的风险，侧部的凸台结构用于安装凸轮轴或者配气机构的传动组件，凸台的同轴度公差与气缸腔体轴线保持严格的位置度要求，保证配气机构的传动精度，

　　避免出现气门开闭正时偏差导致的动力输出不足问题。在受力薄弱的位置，比如支耳与主体连接的位置、进排气接口与主体衔接的位置，都做了局部加厚处理，能够承受设备运行过程中的振动冲击，即使在野外颠簸作业的工况下，也不会出现连接位置断裂的问题。散热鳍片的厚度从根部到端部做了轻微的拔模斜度，既满足铸造脱模的工艺要求，也能让鳍片根部的热量更快传导到端部散发，避免局部热量堆积导致的机体热变形。安装边界的设计充分考虑了配套部件的装配空间，上部气缸口的端面预留了气缸垫的安装沉台，保证气缸垫安装后不会出现移位，密封压力均匀分布，下部的腔体预留了曲轴连杆组件的运动空间，不会出现运动干涉，各个外接接口的位置都避开了安装螺栓的操作空间，装配时可以直接用工具完成螺栓紧固，不需要特殊的异形工装。
