环形件钻孔定位工装夹具三维结构

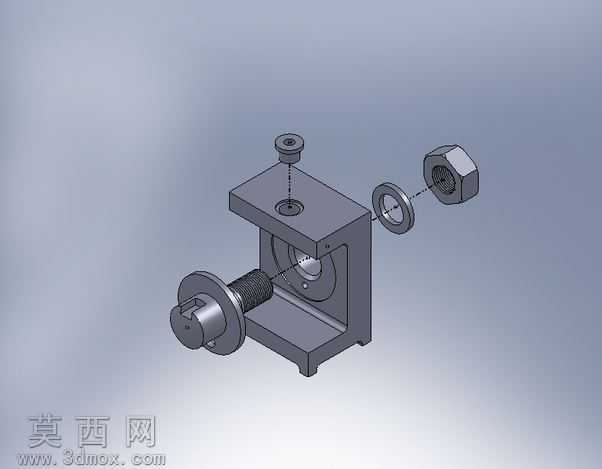

本作品为针对环形零件钻孔工序设计的专用定位装夹装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处配合面、定位基准、装夹行程都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与实际加工生产参考。模型采用爆炸视图的呈现形式，清晰拆解了装置的全部组成构件：包含C型一体式基座主体、轴向锁紧螺杆组件、环形件定位衬套、锁紧六角螺母、顶部钻套定位结构，各构件之间的装配关系通过爆炸引线做了直观展示，方便使用者快速理解装置的装配逻辑与工作原理。材质渲染阶段，针对不同构件的实际用材做了差异化的材质赋予：基座主体采用灰铸铁材质表现，还原铸铁件哑光深灰的金属质感与细微的铸造表面肌理；螺杆、螺母、钻套等标准件采用调质钢材材质，通过调整金属粗糙度参数，表现出机加工零件表面的细腻金属光泽与轻微反光特性；定位衬套采用铜合金材质，通过暖色调金属质感区分其耐磨件的功能属性。结构设计上，该装置以C型基座的内侧立面作为环形工件的轴向定位基准，螺杆穿过环形件内孔后通过衬套做径向定位，端部螺母锁紧实现工件的牢固装夹，顶部的钻套结构与待加工孔位精准同轴，可有效引导钻头进给，避免钻孔过程中出现偏斜、振刀问题，大幅提升环形零件钻孔工序的加工精度与装夹效率。设计思路围绕小型环形零件批量钻孔的实际生产痛点展开，摒弃了通用台虎钳装夹环形件定位不准、找正耗时的弊端，通过专属定位结构实现工件的快速装夹与快速拆卸，整体结构紧凑无冗余设计，所有非标准构件都采用常规机加工工艺即可完成制造，制造成本低廉，适配普通台钻、立钻等常规钻孔设备的加工场景，具备极强的生产实用价值。建模过程中对所有螺纹特征、配合间隙都做了符合机械设计标准的参数设置，不存在干涉问题，各活动构件的运动行程都经过模拟验证，可实现完整的装夹动作仿真。
