简易冲压模具透明结构三维设计

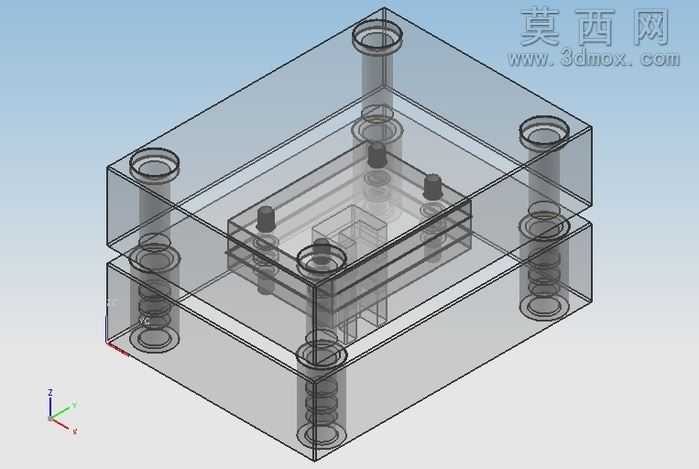

本作品为简易冲压成型模具的三维结构设计，采用半透明渲染方式直观呈现模具内部的装配关系与工作逻辑，整体建模过程严格遵循冲压模具的设计规范，先完成上下模架的基础轮廓搭建，再依次排布导柱、导套、复位弹簧、成型凸模与凹模等核心零部件，所有零件的装配约束完全匹配实际冲压生产的动作要求，导柱与导套的同轴度公差在建模阶段就做了参数化约束，保证合模过程的导向精度。材质设置上，模架部分采用半透明工程塑料质感的材质，方便观察者直接看到内部的零件布局，导柱、弹簧、成型镶件等功能零件则采用金属材质区分，通过不同的材质粗糙度与反光度设置，清晰划分不同零件的功能属性。结构设计上，上下模架采用四角导柱导向布局，复位弹簧均匀分布在模架四周，保证开模过程中上下模受力均匀不会出现偏载，成型型腔位于模架中心位置，周边设置了小型定位柱用于料片的定位固定，避免冲压过程中料片移位影响成型精度。设计思路围绕小批量简易冲压生产需求展开，在保证成型精度与结构强度的前提下尽可能简化模具结构，减少不必要的复杂零件，降低模具的加工与装配难度，整体结构紧凑，导向、复位、成型、定位四大冲压模具核心功能模块完整，通过透明化的展示方式，能够让学习者快速理解冲压模具的基本组成与合模开模的动作逻辑，也可作为简易冲压工装设计的参考方案，建模过程中所有零件均采用参数化尺寸驱动，可根据实际冲压件的尺寸需求快速调整模架大小、成型型腔尺寸以及导柱弹簧的规格参数，具备较强的通用性与可修改性。
