双螺杆可调式手动管夹工装夹具

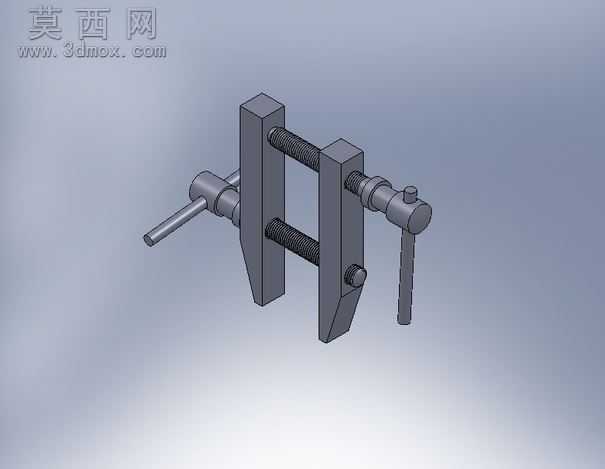

本作品为双螺杆可调式手动管夹工装的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征建模，再通过配合约束完成整体装配，保证各运动部件的活动自由度符合实际使用逻辑。建模阶段首先完成固定夹臂与活动夹臂的基体特征绘制，通过拉伸、切除命令构建夹臂的楔形夹持端与螺杆安装座结构，对安装座上的螺纹过孔、定位销孔做精确的尺寸约束，保证孔位同轴度符合装配要求；随后完成两根传动螺杆的建模，通过螺旋线扫描命令生成真实的三角螺纹特征，还原螺杆与夹臂之间的螺纹传动配合关系，同时对螺杆端部的转动手柄、锁紧旋钮做细节建模，还原手柄的圆柱握持结构与旋钮的防滑纹理特征。材质与渲染阶段，为整体结构赋予哑光金属钢材质，调整材质的粗糙度、金属度参数还原普通碳钢工装的表面质感，对螺纹接触面、手柄握持面做细微的材质区分，添加轻微的磨损质感提升真实感；场景采用柔和的渐变背景布光，通过三点打光方式突出结构的轮廓层次，清晰展现夹臂的楔形结构、螺杆的排布位置以及操作手柄的安装位置，避免阴影遮挡关键结构细节。结构设计上，该夹具采用双螺杆平行排布的结构，相比单螺杆夹具拥有更好的夹持稳定性，夹持过程中活动夹臂可沿双螺杆平稳平移，不会出现偏摆问题；楔形夹持端可适配不同直径的管状工件、条形工件，端部的锁紧旋钮可在夹持到位后锁止螺杆位置，避免夹持过程中出现松脱，侧置的转动手柄可提供更大的操作力矩，无需额外工具即可完成手动夹紧操作。设计过程中重点优化了螺杆的导程参数与夹臂的开合行程，兼顾大尺寸工件的夹持范围与小尺寸工件的夹紧精度，对所有活动配合面预留了合理的装配间隙，保证实际生产加工后各部件可顺畅活动，不会出现卡滞问题，整体结构简单可靠，加工难度低，可直接用于机加工装、工件固定、管路安装等场景的夹持作业。
