德科尔特冲压工装夹具三维结构设计

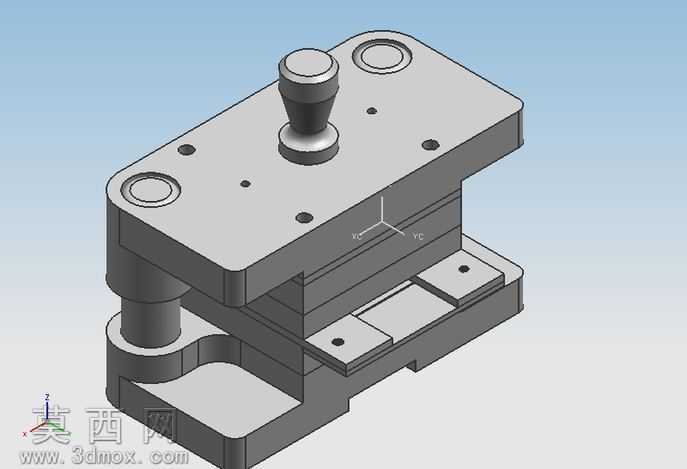

本作品为冲压工序配套的工装夹具三维建模成果，整体采用上下模架分层式结构设计，建模过程严格遵循机械加工工装的设计规范，从基础模座的轮廓搭建开始，逐步完成导向组件、定位块、操作旋钮、安装孔位等细节的特征构建。建模阶段优先保证各部件的装配干涉校验，上下模座的导柱导套配合间隙按照冲压工装的常规配合公差设定，确保开合模动作的同轴度与顺畅度，避免实际生产中出现卡滞、偏磨的问题。材质渲染部分针对不同功能部件做了区分：模座主体采用合金工具钢的哑光金属质感，还原模具钢经调质处理后的表面肌理；操作旋钮部分做了深色防滑材质的渲染处理，模拟实际工装中操作件的防滑握持手感；安装定位块部分做了表面精铣的质感表现，清晰呈现定位面的加工精度特征。结构设计上，该工装采用后侧导柱模架布局，上模座设置的插拔式操作旋钮用于工装的快速锁紧与开启，下模座延伸出的多组定位凸台用于待加工工件的精准定位，各安装孔位的位置、孔径均按照通用冲压工装的安装标准设定，可直接适配常规吨位的压力机安装接口。设计思路围绕小尺寸工件的冲压工序定位需求展开，在保证装夹定位精度的前提下尽可能压缩工装整体体积，减少模座材料的冗余占用，同时预留了足够的排屑空间与操作空间，避免冲压过程中废料堆积影响加工精度，也方便操作人员完成工件的上下料操作。建模过程中对所有棱角处均做了符合加工工艺的倒角处理，既还原实际加工的工艺特征，也避免应力集中导致的工装使用寿命缩短问题，各部件的连接关系完全按照实际装配逻辑搭建，可直接用于后续的工程图导出、加工工艺编制以及虚拟装配验证。
