带安装底座U型双接口流体管路结构

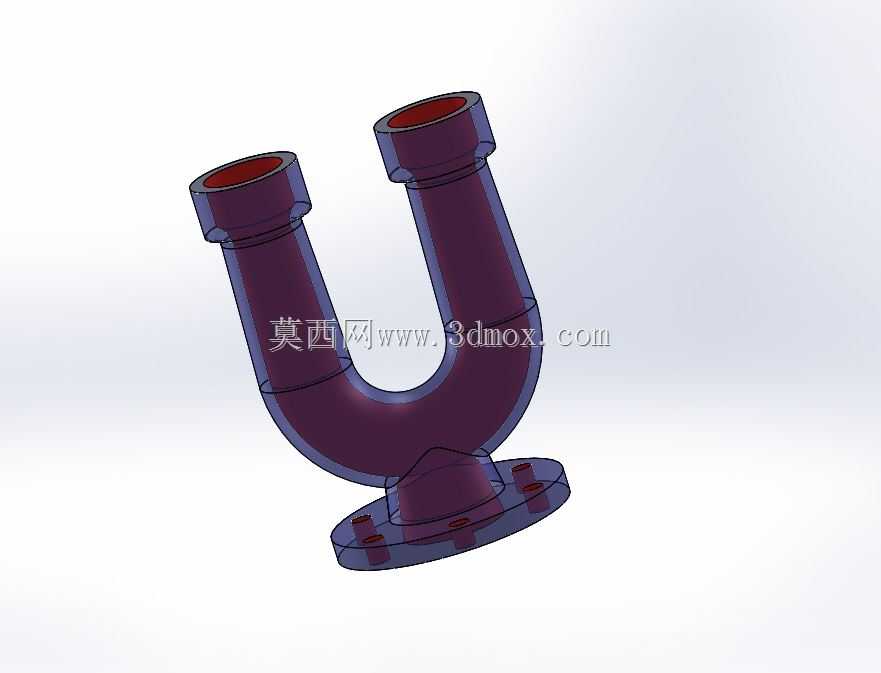

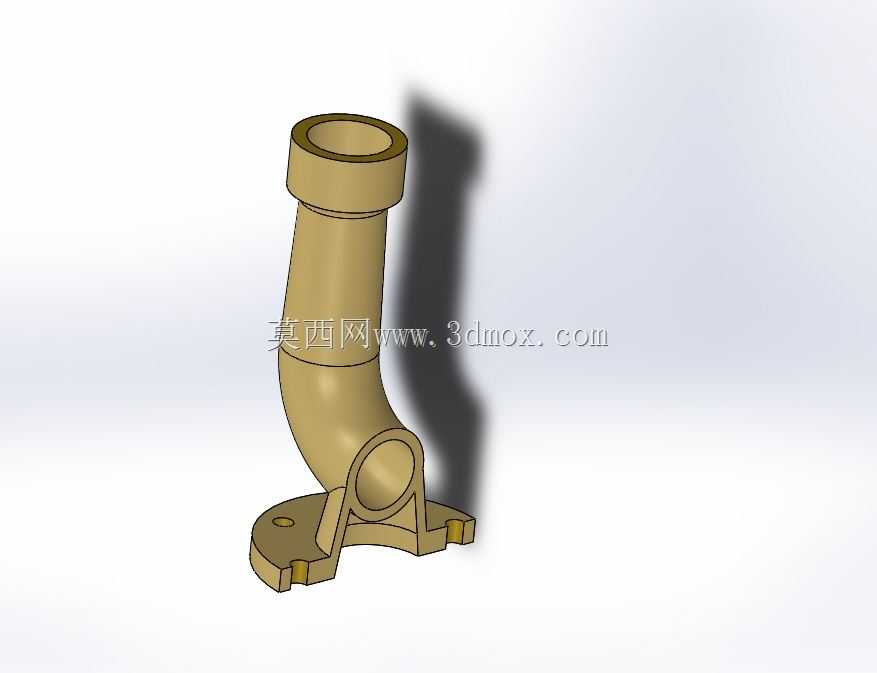

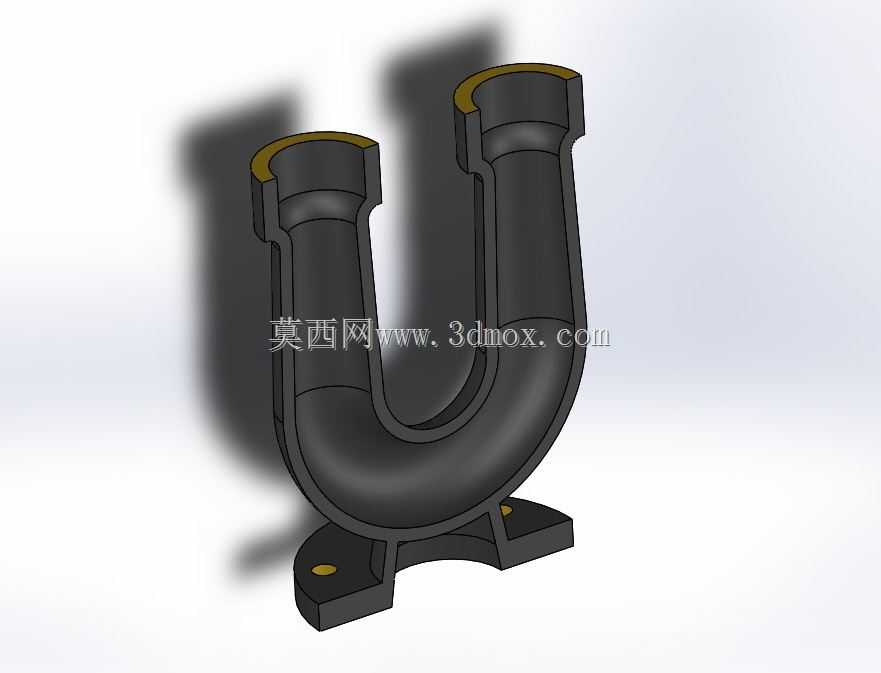

　　这类带一体式安装底座的U型双接口管路，在流体输送系统里承担着双向汇流、流向折返的核心作用，常见于小型液压站的回路排布、实验室流体循环装置、净水设备的内部管路连接场景，也会用在紧凑型气动控制单元里，解决狭小安装空间内的管路转向对接需求，避免多段直管加弯头拼接带来的密封点过多、流阻偏大的问题。从结构设计来看，两个平行的接口端做了加厚的承口结构，内壁预留了标准管接头的配合公差，能够适配快插接头、卡套接头或者外螺纹接头的安装，接口端面的倒角处理既方便装配时的导向导入，也能避免锐边切割密封件造成泄漏隐患。U型弯曲段采用了等曲率圆弧过渡，没有出现直角弯折或者截面突变的结构，流体在流经弯道时的局部阻力系数更低，不会在弯折处形成明显的涡流区，

　　长期输送带微小颗粒的流体时，也不容易在弯道位置沉积堵塞。底部的安装底座和弯管主体做了一体化的结构设计，底座上预留了两个对称的安装孔位，安装时可以通过螺栓直接将整个管路固定在设备基板或者安装支架上，不需要额外做管夹固定，减少了装配时的零件数量，也能避免管路在流体压力波动、设备运行振动时出现窜动移位。设计过程中需要重点控制两个接口端的平行度公差，保证两个接口和对接管路的同轴度，避免装配时出现强行对接造成的接头应力集中，长期受内压或者振动影响出现接口开裂的问题；弯曲段的壁厚要做均匀性控制，避免弯制过程中出现外侧壁厚减薄过量、内侧起皱的缺陷，保证整个管路的承压能力一致。安装边界上，两个接口的中心距要匹配对应设备上的预留接口间距，

　　底座的安装孔位中心和管路中心的位置度公差要控制在合理范围内，保证安装时螺栓能够顺利穿入固定孔，不会出现干涉；整体的高度尺寸要适配设备内部的安装空间，避免和周边的电气元件、其他管路部件产生装配干涉。管路的内壁做了光滑过渡处理，没有残留的建模棱角或者拼接缝隙，能够减少流体输送过程中的阻力损失，也不容易残留输送介质造成的交叉污染，适配洁净流体输送的使用需求。底座和弯管连接的位置做了圆弧过渡的加强筋结构，既能够降低连接处的应力集中，提升整体结构的抗振性能，也不会因为额外增加加强结构造成整体重量过大、占用过多安装空间。在实际选型应用时，需要根据输送介质的腐蚀性、工作压力、工作温度匹配对应的材质，常规工况下可以选用工程塑料或者普通碳钢材质，

　　有腐蚀介质的场景可以更换为不锈钢或者耐腐蚀工程塑料，接口的尺寸可以根据对接管路的通径做对应调整，底座的安装孔距也可以根据实际安装面的固定点位做适配性修改，保证和现有设备的安装兼容性。这类一体化U型管路相比多段管件拼接的结构，密封点数量减少了三分之二，大幅降低了管路系统的泄漏概率，同时装配工序更简单，只需要固定底座、对接两个接口即可完成安装，能够有效提升设备的装配效率，减少后期运维时的泄漏排查工作量。
