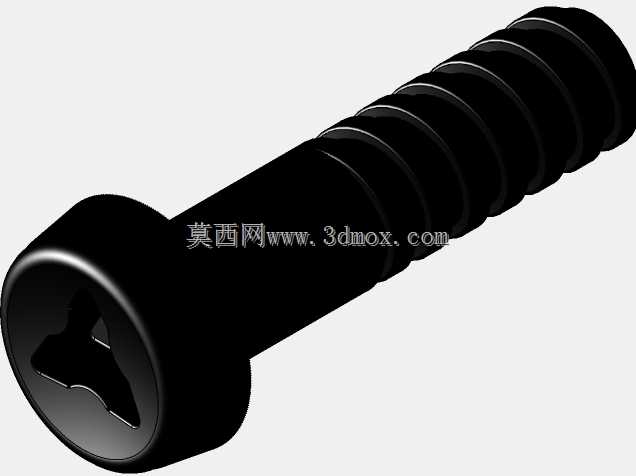

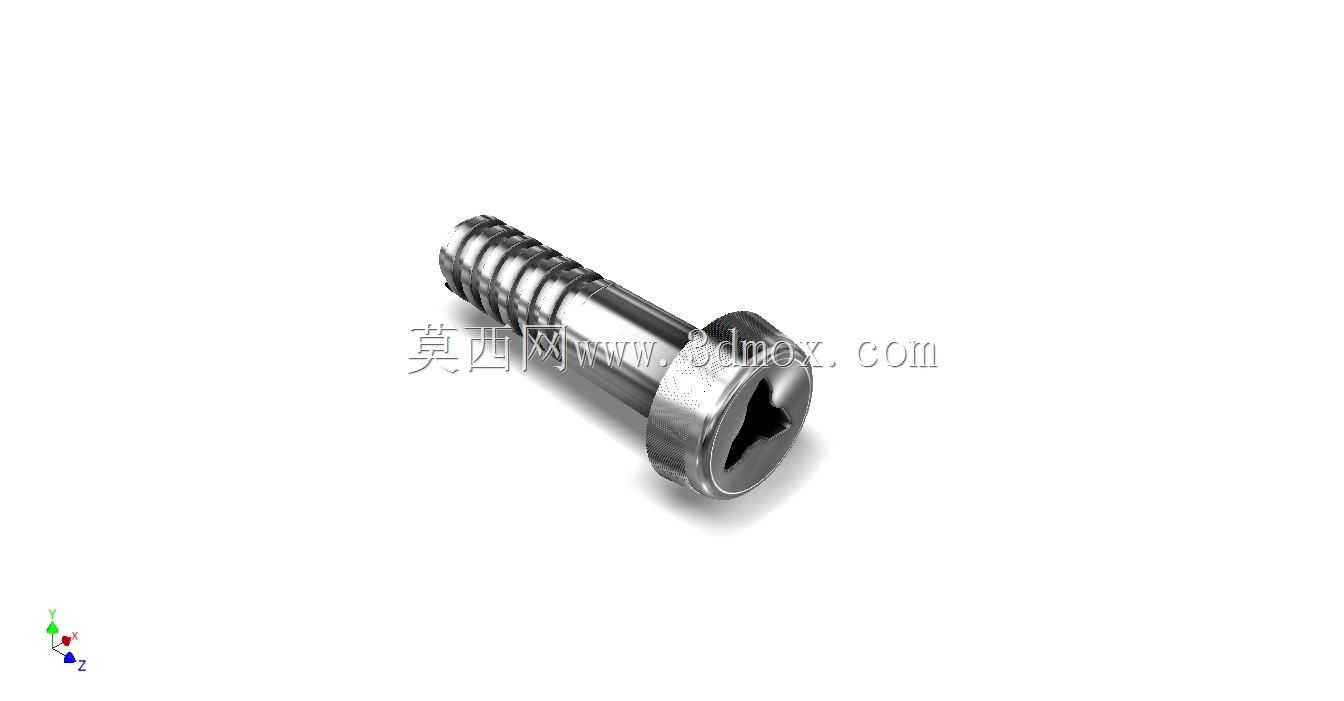

内六角盘头半螺纹限位紧固件结构

　　这款盘头内六角半螺纹紧固件，在各类轻载装配场景中应用十分广泛，从消费电子外壳组装、小型机电设备面板固定，到工装夹具的可拆卸限位结构、塑料件与金属支架的连接点位，都能见到这类结构的身影。不同于全螺纹螺丝的全程咬合设计，这款产品的光杆段是核心功能设计点，光杆部分直径略小于螺纹大径，在穿过被连接件的通孔时，光杆段可以与通孔形成间隙配合，既能够避免螺纹牙型刮伤通孔内壁，尤其是针对塑料、亚克力这类易刮花的非金属被连接件，能有效降低装配过程中孔壁崩边、螺纹切屑残留的问题，同时光杆段的存在可以实现精准的轴向限位，当螺丝拧入基体螺纹孔时，盘头下端面贴合被连接件表面后，光杆段的长度直接决定了被连接件的压紧行程，不会因为拧入深度的波动导致被连接件被过度挤压变形，这一点在薄壁塑料件的装配中尤为关键，很多塑料外壳的螺柱高度有限，全螺纹螺丝拧入过深很容易撑裂螺柱，而带光杆的半螺纹设计，光杆末端抵达螺纹孔入口时就形成了硬限位，无需额外控制拧入扭矩就能避免过拧损伤。

　　头部采用内六角驱动结构，相比十字槽、一字槽的驱动形式，内六角的受力面是六个径向平面，装配时螺丝刀与驱动槽的接触面积更大，所能承受的拧紧扭矩更高，不容易出现槽口打滑、拧花的问题，同时盘头的设计相比沉头螺丝，不需要在被连接件表面加工沉头孔，降低了零件的加工成本，盘头较大的端面接触面积，也能降低对被连接件表面的压强，避免软质材料表面被压出凹痕，影响外观平整度。螺纹部分采用标准米制粗牙螺纹，牙型角60度，螺纹收尾处有合理的退刀结构，避免螺纹末端出现不完整牙型导致的拧入卡滞，光杆与头部的衔接位置做了小圆弧过渡，减少应力集中，在承受一定的横向剪切力时，不会在衔接位置出现断裂失效的问题。

　　从安装边界来看，这款紧固件的头部外径大于光杆直径两倍以上，对应的被连接件通孔直径需要比光杆直径大0.1-0.2mm，保证光杆可以顺利穿过，同时通孔直径不能超过头部外径的三分之二，避免头部陷入通孔失去压紧作用；螺纹段的长度需要匹配基体螺纹孔的有效啮合长度，一般要求螺纹拧入深度不小于螺纹公称直径的1.5倍，保证足够的连接强度，光杆段的长度则需要根据被连接件的总厚度来选定，确保盘头压紧被连接件时，光杆末端不会超出基体螺纹孔的入口平面，预留0.2-0.3mm的间隙补偿零件的尺寸公差。在实际选型过程中，需要注意被连接件的表面硬度，如果是表面喷涂、氧化处理的金属件，盘头下端面不需要额外加装垫圈，而如果是PVC、ABS这类较软的塑料件，可以在盘头下方加装薄金属平垫，进一步分散压紧力，避免长期使用后塑料出现蠕变导致连接松动。

　　建模过程中，螺纹部分采用真实牙型扫描建模，而非贴图示意，能够直接用于装配干涉检查，验证螺纹与螺纹孔的啮合间隙，光杆部分的圆柱度、头部内六角槽的对称度都按照通用紧固件的公差等级做了对应约束，盘头下端面的表面粗糙度要求也在模型特征中做了隐含体现，能够直接导出工程图用于生产加工参考。在装配仿真环节，可以模拟螺丝拧入过程中光杆与通孔的同轴度偏差对装配的影响，验证不同公差等级下的装配通过率，为零件的公差分配提供参考依据。
