紧凑型U型多管节能荧光灯结构设计

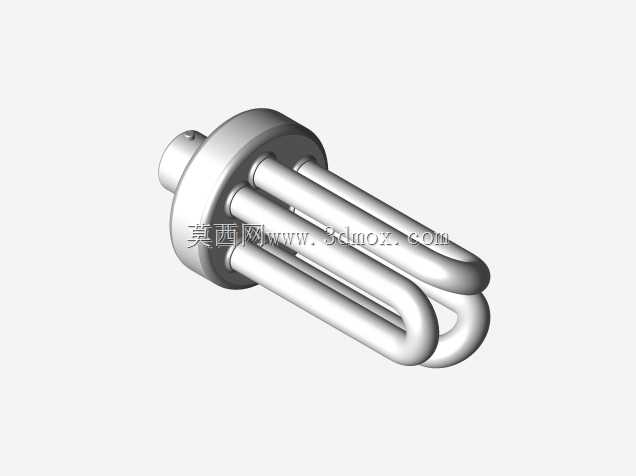

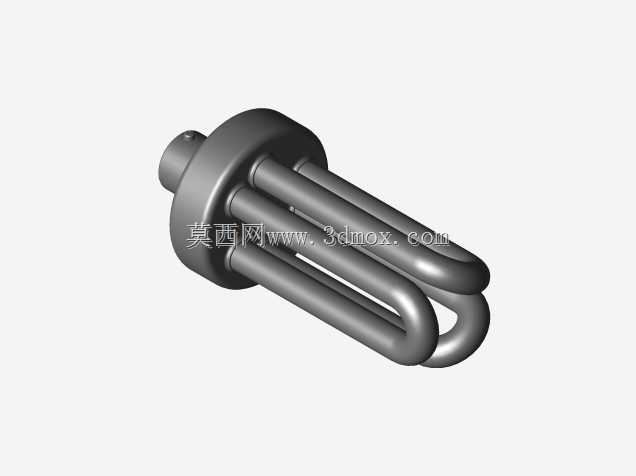

　　日常民用与商用照明场景里，紧凑型荧光灯的结构合理性直接决定装配效率与使用寿命，这款多U管结构的节能灯，在设计阶段就充分考虑了常规螺口灯座的适配边界，灯头部分采用标准E27规格的金属螺口结构，外径控制在27mm，整体灯头段长度控制在35mm以内，能够直接兼容市面绝大多数民用吊灯、壁灯、台灯的内置灯座，不需要额外加装转接配件，替换传统白炽灯时可以直接拧装到位，不需要调整原有灯具的安装结构。灯管部分采用四组U型弯折的玻璃管排布设计，单根玻璃管外径12mm，弯折后的U型段圆弧半径控制在15mm，四组灯管沿灯座上端面的圆周方向均匀排布，相邻灯管之间预留3mm的安全间隙，既避免灯管工作时热量聚集导致管壁温度过高，也能保证发光面的均匀度，

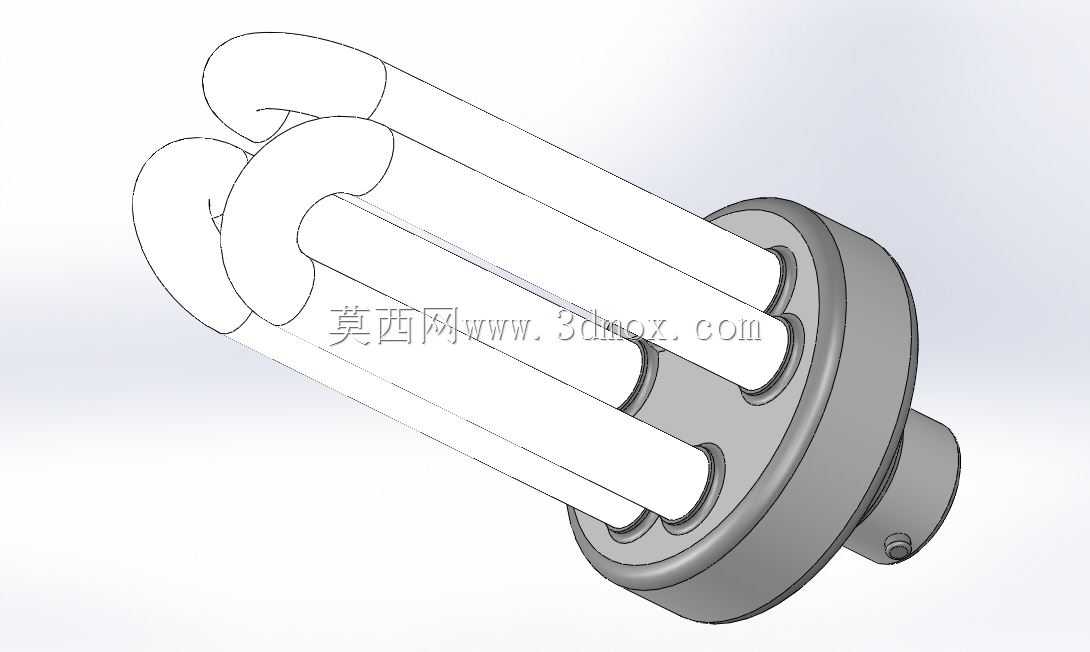

　　不会出现局部暗区。灯座部分采用阻燃PBT材质注塑成型，上端面设计有与灯管数量匹配的安装插孔，插孔内壁设计有0.8mm深度的环形卡槽，灯管装配时插入插孔后通过耐高温密封胶固定，卡槽结构可以增大胶层与塑料座的接触面积，避免长期使用后灯管受震动出现松脱、移位的问题。灯座内部预留了电子镇流器的安装腔体，腔体净空间尺寸为直径42mm、高度22mm，能够容纳常规紧凑型荧光灯所用的分立元件镇流器电路板，腔体侧壁设计有三个走线槽，分别对应灯管引脚的进线位置，装配时导线可以沿走线槽排布，不会出现导线挤压、被元件引脚刺破的风险。灯座下端与金属螺口的连接位置设计有一圈高度2mm的定位凸台，金属螺口压装时凸台嵌入螺口上端的卷边内部，

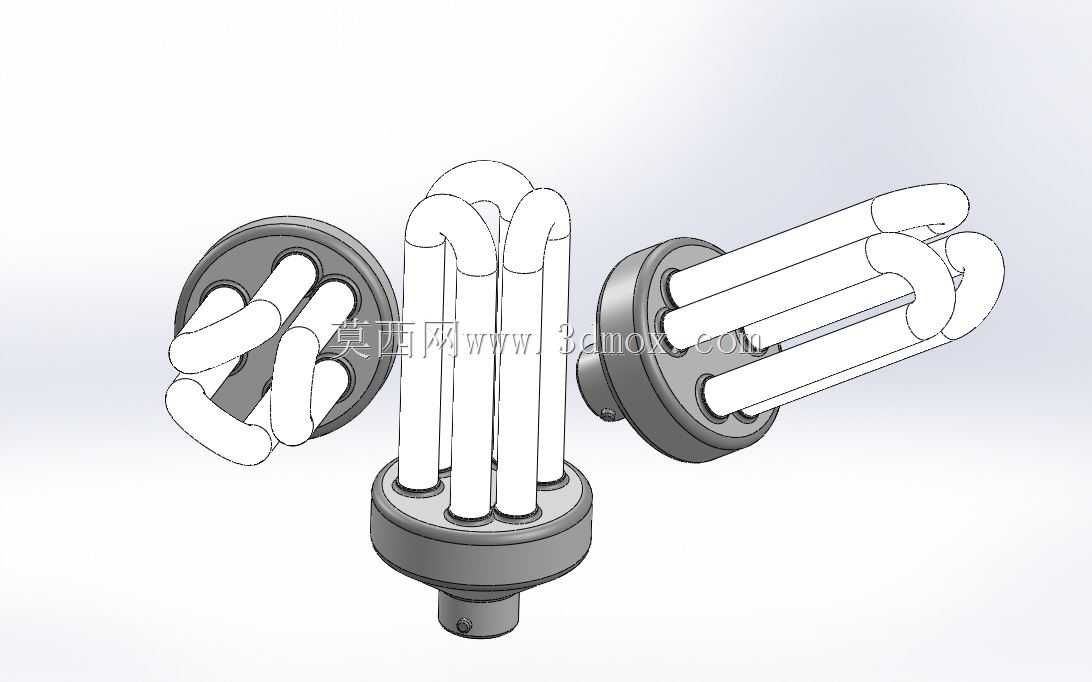

　　能够承受至少50N的轴向拉力，保证灯头与塑料座连接牢固，不会在拧装灯具时出现塑料座与金属头打滑、脱落的问题。从实际使用场景来看，这种多U管结构的节能灯相比同功率的单U或双U型产品，整体长度缩短了近40%，在一些灯罩内部空间有限的吸顶灯、筒灯场景下也能顺利安装，不会出现灯管顶到灯罩内壁的问题。设计过程中对灯管的排布角度做了反复调整，每根U型管的两个直段分别朝向不同的径向角度，保证360度方向上的发光亮度差控制在15%以内，不会出现某一侧光线明显偏暗的情况。灯座表面做了细磨砂纹理处理，既可以提升注塑件的外观质感，也能在装配时增大手部摩擦力，拧装时不容易打滑。金属螺口部分采用镀镍处理，厚度0.3mm，

　　能够满足至少1000次的拧装循环不出现锈迹、镀层脱落的问题，适配潮湿环境下的卫生间、阳台等场景使用。灯管与灯座的密封位置采用耐温150℃的硅酮密封胶，能够承受灯管长期工作时管壁传递的热量，不会出现胶层老化开裂导致灯管松动的问题。内部镇流器腔体的侧壁设计有四个直径1mm的透气小孔，平衡腔体内部与外部的气压差，避免灯具工作时内部温度升高导致空气膨胀，将胶层顶开出现缝隙。从建模细节来看，灯管的弯折段做了等壁厚处理，玻璃管的壁厚统一为1mm，符合实际荧光灯管的生产工艺要求，不会出现弯折位置壁厚突变导致的建模失真，灯头的螺牙部分按照标准螺距建模，每英寸14牙，牙型角60度，与标准灯座的配合间隙控制在0.2mm以内，既保证拧装顺畅，也不会出现配合过松导致接触不良的问题。灯座上端面的插孔位置做了1mm的倒角，装配灯管时可以起到导向作用，不需要刻意对准就能顺利将灯管插入插孔，提升生产线的装配效率。整体产品的总高度控制在135mm，最大外径60mm，相比同功率的传统直管荧光灯体积缩小了70%以上，在仓储、运输过程中能够大幅提升装箱量，降低物流成本。
