带安装支架的立式铰接缓冲减震构件

　　该减震构件主要面向需要隔离振动传递、缓冲冲击载荷的工业设备安装场景，常见于中小型动力设备机架、输送线端部支撑、精密仪器台架隔振、小型工程机械操作舱固定等工况，核心作用是阻断设备运行产生的振动向安装基座传递，同时抵消外部冲击对设备本体的作用力，避免振动引发的紧固件松脱、元器件疲劳损坏、运行精度偏移等问题。

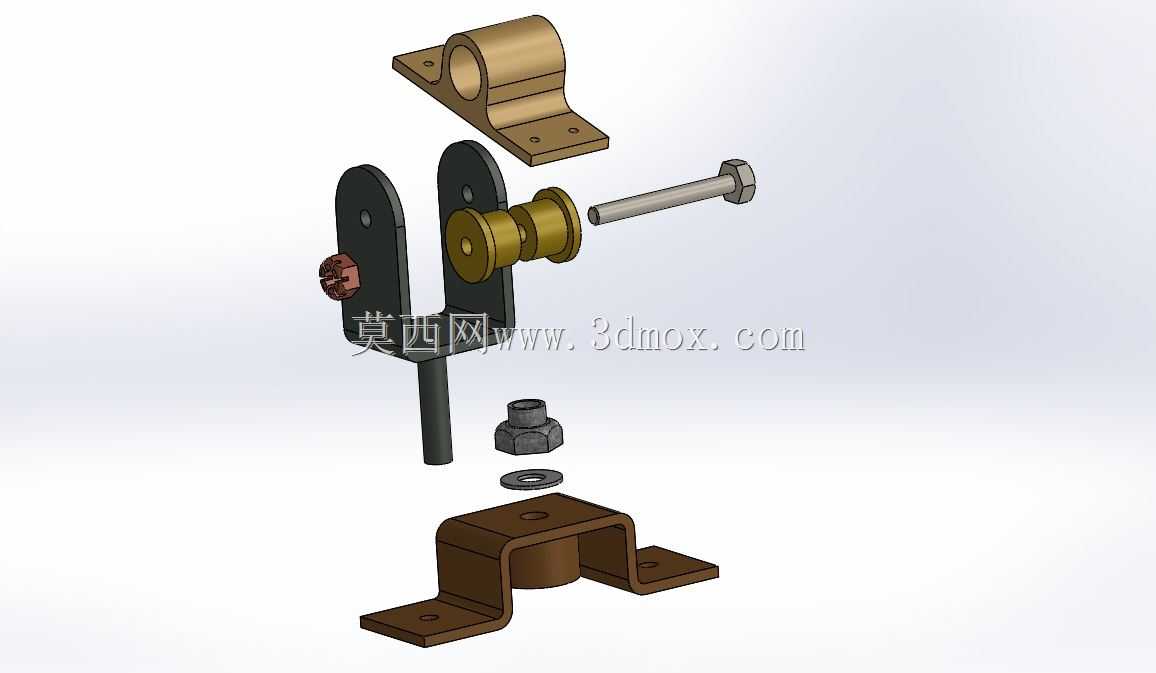

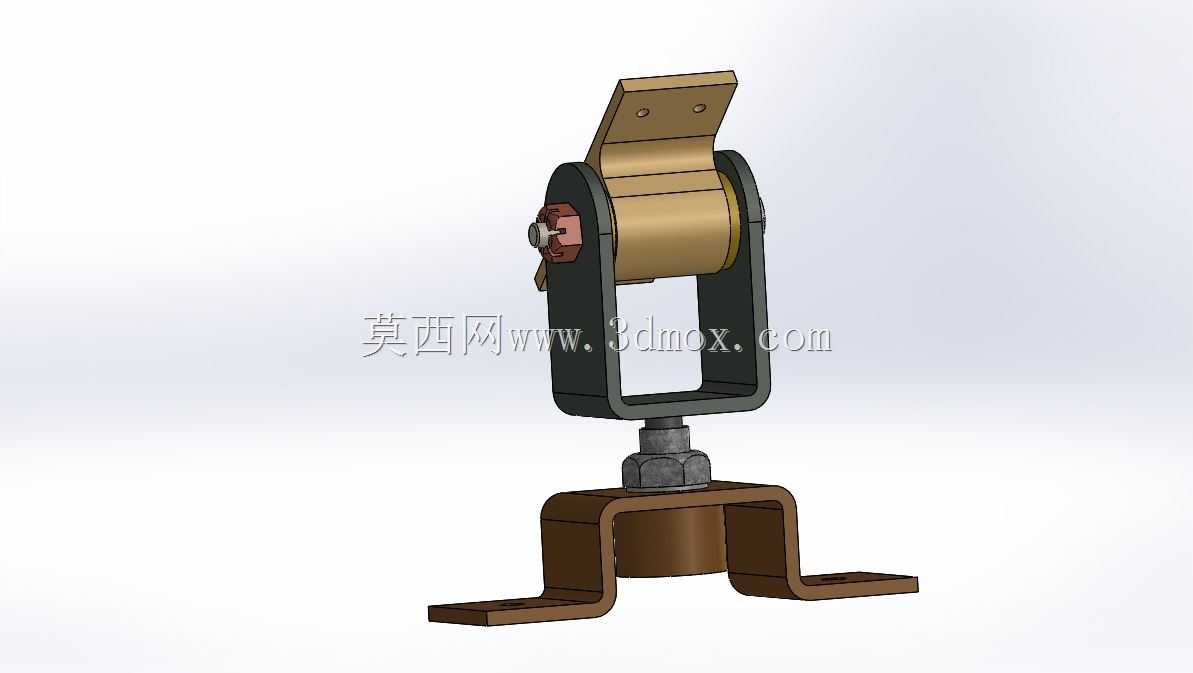

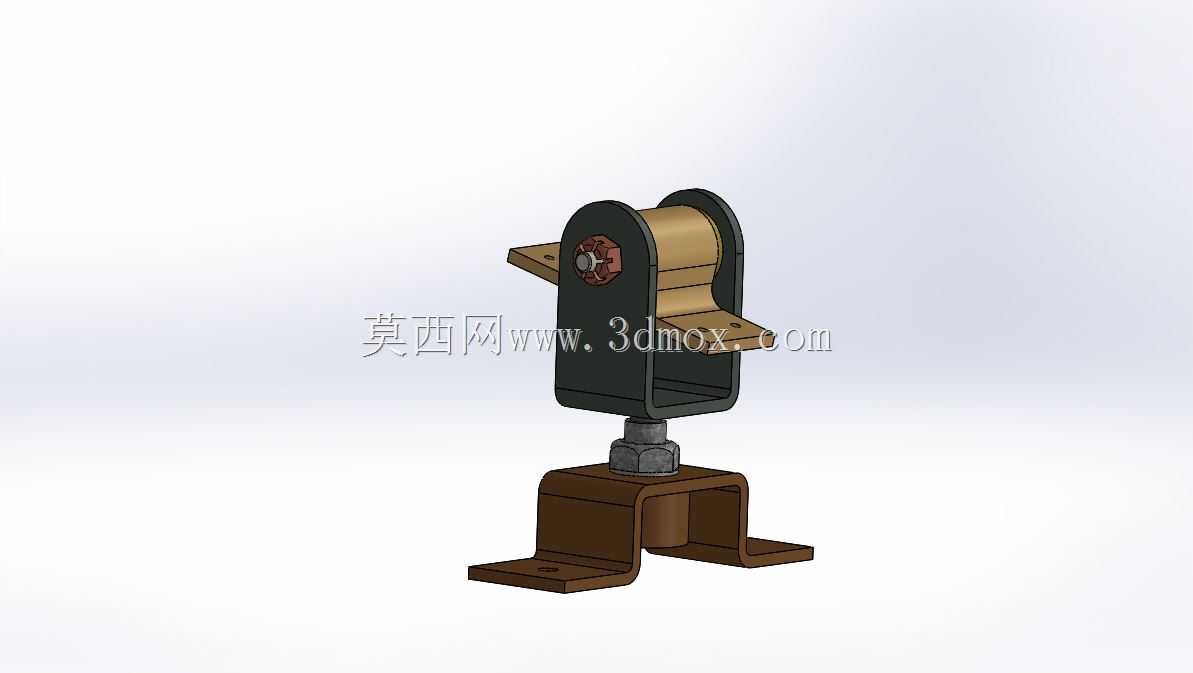

　　从结构设计来看，构件采用上下分体式安装布局，下部为折弯成型的U型安装底座，底座两侧向外延伸出带安装孔的平直翼板，可直接通过螺栓固定在设备基座或安装平台上，底座中部向上伸出带外螺纹的调节柱，通过锁紧螺母与上部的减震主体框架连接，可根据实际安装高度需求微调主体的安装位置，适配不同的安装间隙要求。上部主体为框式冲压支架结构，支架内部嵌装铜质铰接衬套组件，衬套中部预留销轴安装孔，两侧同样延伸出带孔的安装翼板，用于连接需要隔振的设备端，铰接结构允许连接端存在小角度的摆动余量，可补偿设备运行过程中产生的微小位移偏差，避免刚性连接产生的附加应力。

　　设计过程中优先考虑了载荷传递路径的合理性，外部载荷首先通过上部铰接衬套传递到框式支架，再通过支架与调节柱的连接部位传递到底部安装座，中间的连接区域预留了弹性元件的安装空间，可根据实际载荷等级匹配不同刚度的弹性阻尼件，兼顾隔振效率与支撑稳定性。衬套采用铜质材质，一方面具备良好的自润滑特性，可降低铰接转动过程中的磨损，另一方面铜材质的阻尼特性可辅助吸收高频振动分量，提升整体隔振效果。

　　安装边界方面，下部底座的翼板安装孔间距按照通用工业安装孔位规范设计，适配多数标准型材机架的安装孔距，无需额外加工转接板即可完成固定；上部铰接孔的直径与常规销轴尺寸匹配，可直接与设备端的连接耳板配合。整体结构的外形轮廓紧凑，安装后占用的竖向与横向空间较小，适合在安装空间受限的设备内部布置，同时所有外露的金属部件均做了表面防锈处理，可适应常规工业车间的温湿度环境，长期使用不易出现锈蚀卡滞的问题。

　　在实际选型应用中，可根据被支撑设备的重量、运行振动频率、冲击载荷大小调整内部弹性元件的参数，铰接结构的摆动角度范围经过校核，可覆盖多数设备运行时的位移补偿需求，避免因位移量过大导致构件损坏。下部的螺纹调节结构除了调整安装高度外，还可通过改变锁紧螺母的位置微调弹性元件的预紧力，匹配不同的静载荷需求，保证设备安装后保持水平状态，不会出现偏载导致的减震性能下降。
