条纹镂空装饰球体结构设计

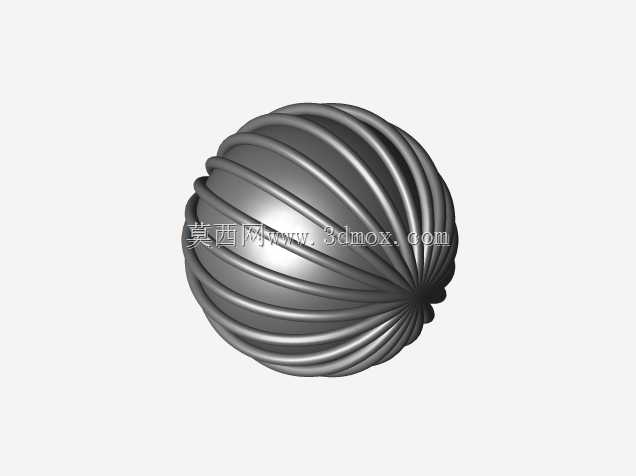

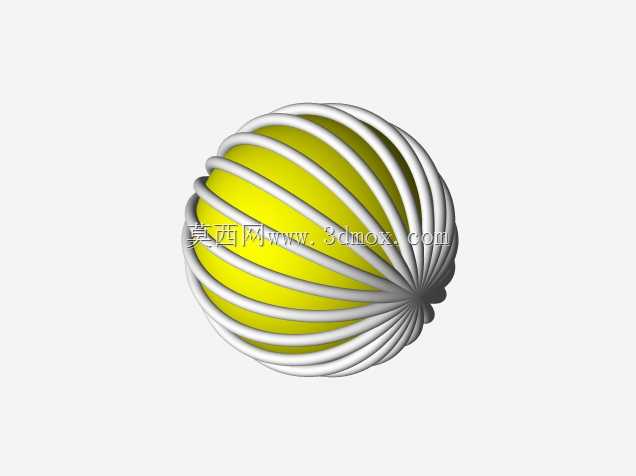

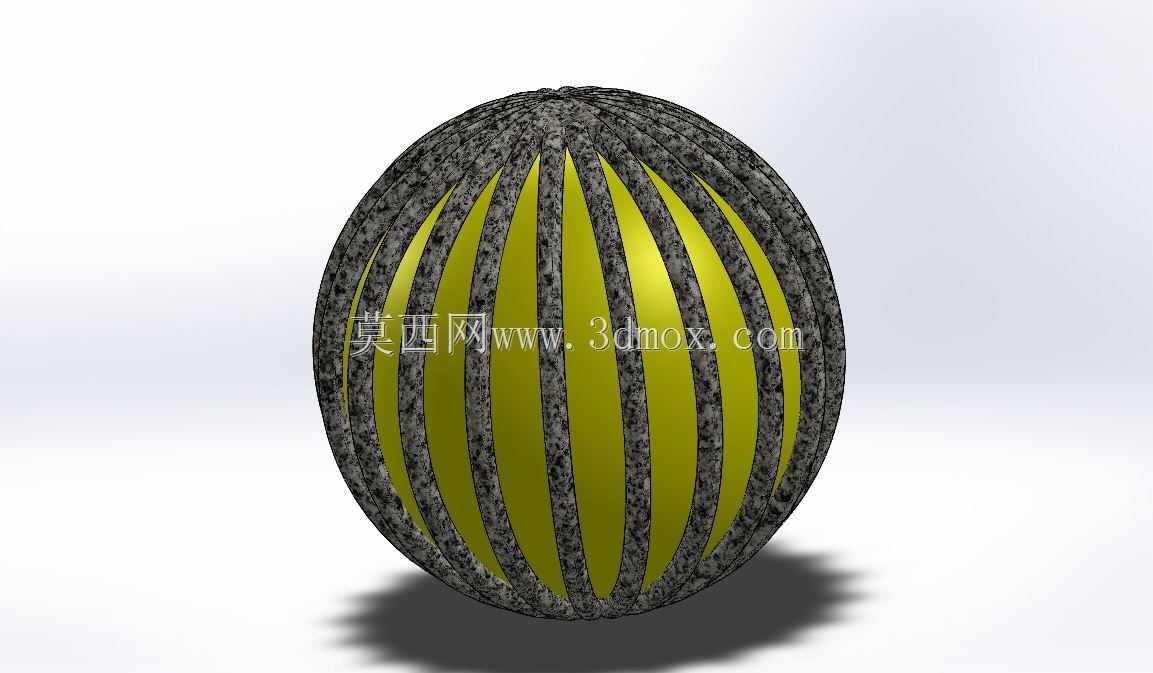

　　这类条纹镂空球体在工业场景中常作为设备防护端盖、物料筛分滚球、装饰性通风构件使用，部分文创展陈设备、户外景观装置也会采用同结构的金属或工程塑料球体作为外露功能部件。从结构特性来看，该球体采用等距分布的弧形筋条沿球面经纬方向排布，筋条之间预留等宽间隙，既保留了完整球体的曲面轮廓，又通过镂空结构降低了整体自重，同时能让流体、光线、细小颗粒从间隙穿过，适配需要通透属性的使用场景。设计过程中首先确定球体的公称直径，根据安装边界预留两端的连接轴安装位，筋条的厚度根据使用场景的载荷要求调整：如果作为物料筛分用的滚球，筋条厚度需满足反复滚动碰撞的耐磨要求，间隙尺寸匹配筛分物料的粒径阈值；如果作为设备通风防护端盖，筋条厚度可适当减薄，

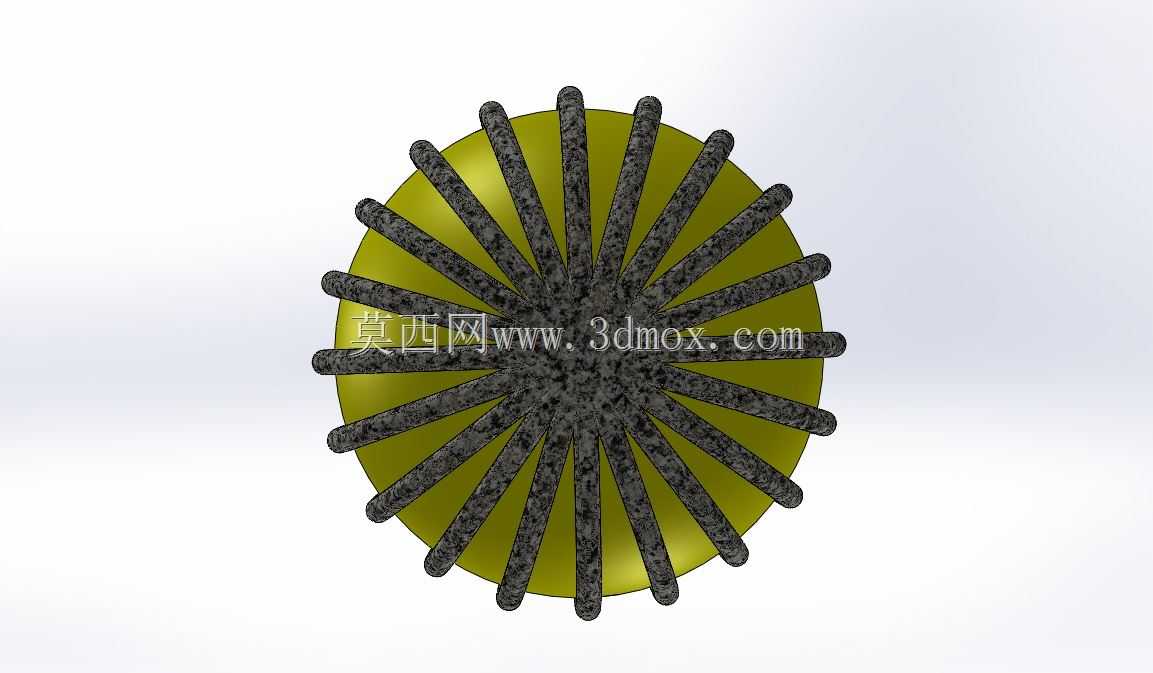

　　间隙尺寸满足通风量要求同时阻挡大尺寸异物进入设备内部。建模阶段先构建完整球面基准，通过投影曲线在球面上绘制单根筋条的轮廓路径，沿路径扫描生成单根筋条实体后，通过圆周阵列完成整球的筋条排布，最后对筋条的内外边缘做倒圆角处理，避免尖锐棱边造成安装划伤或者应力集中。实际安装时，球体两端的实心连接轴可与轴承座配合实现自由转动，若作为固定装饰构件，可在连接轴位置加工螺纹孔通过紧固件与安装基座固定。不同应用场景下的尺寸适配逻辑差异较大：用于小型设备内部的通风滚球直径通常控制在50-120mm之间，筋条厚度2-4mm，间隙宽度3-6mm，采用工程塑料注塑成型即可满足使用要求；用于户外景观装置的装饰球体直径可做到500-1200mm，

　　筋条厚度8-15mm，间隙宽度20-40mm，多采用不锈钢板材冲压后焊接成型，表面做拉丝或者喷塑处理提升耐候性。结构校核阶段需要重点关注筋条与两端连接基座的过渡位置，该位置是受力集中区域，建模时需做圆弧过渡处理，避免直角连接造成的应力断裂风险，若用于转动工况，还需校核整体动平衡，通过调整单根筋条的壁厚偏差保证球体转动时无明显偏摆。镂空结构的设计还需考虑加工工艺的可行性，若采用3D打印成型，筋条的最小厚度需满足打印工艺的最小成型壁厚要求，避免打印过程中出现筋条变形断裂；若采用金属铸造工艺，需在筋条位置预留拔模斜度，保证脱模顺畅。这类球体结构相比实心球体重量可降低60%以上，同时保留了球面的受力分散特性，在承受径向冲击时，

　　多根筋条可共同分散载荷，避免局部应力过大造成结构损坏。在物料输送场景中，镂空球体可作为滚道间的缓冲构件，滚动过程中细小粉尘可从间隙掉落，避免粉尘卡滞在滚道与球体之间造成滚动不畅；在通风设备的出风口位置，这类镂空球体可作为导流构件，转动时打散出风气流，让出风更均匀，同时避免人员直接接触内部的风轮部件，起到安全防护作用。
