家用小型箱形空气加湿设备结构设计

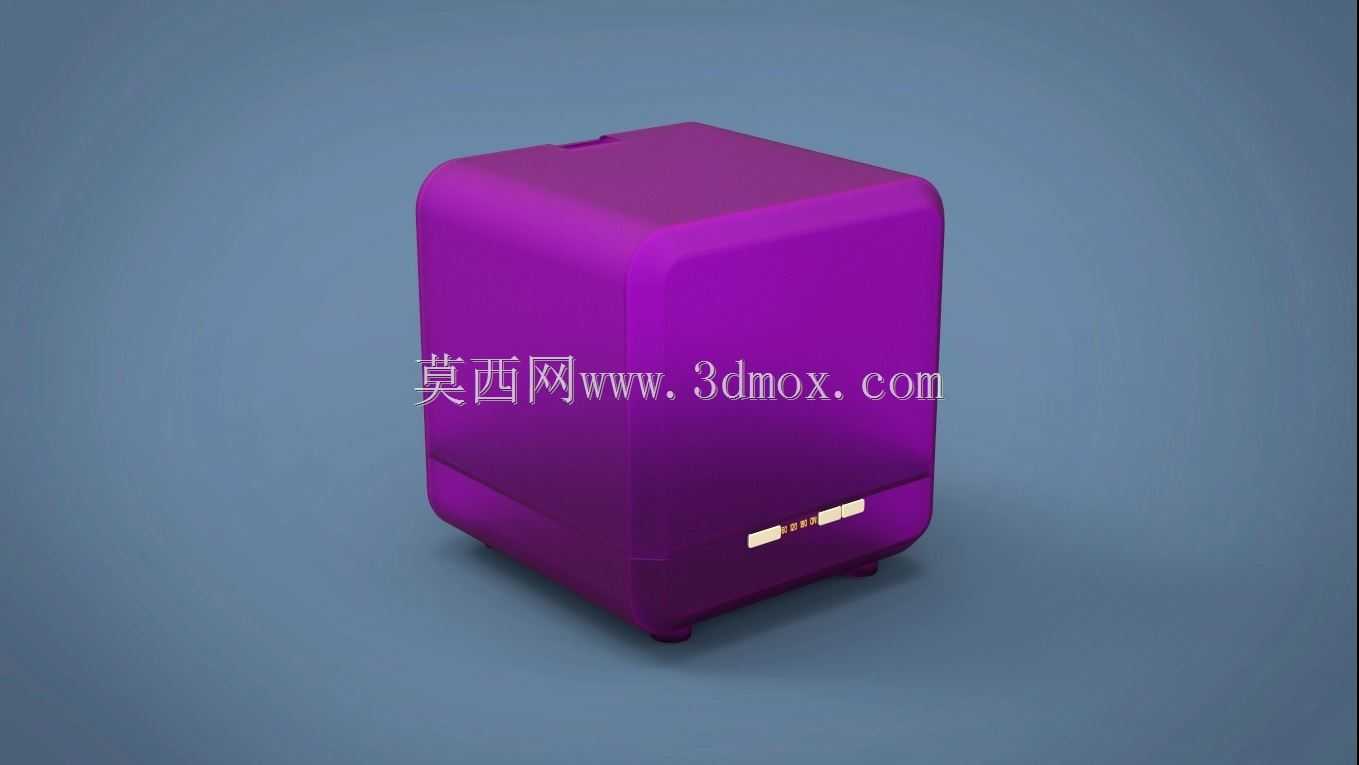

　　这款箱形加湿设备的设计，首先锚定的是家庭室内小空间的空气湿度调节场景，区别于工业级加湿设备的大覆盖量要求，它的核心使用场景集中在15-25平米的卧室、书房这类独立小空间，针对冬季采暖、夏季空调运行导致的室内空气相对湿度过低问题，通过雾化水汽输出将环境相对湿度维持在40%-60%的人体舒适区间，避免用户因空气干燥出现呼吸道不适、皮肤水分流失过快、静电频发等日常问题。从结构设计思路来看，整体采用方正立箱式的布局，核心是最大化利用垂直方向的空间，压缩设备在桌面、床头柜这类摆放场景的水平投影占地面积，整机水平截面为带大圆角过渡的正方形，边角的R角设计一方面是消除尖锐棱角带来的磕碰安全隐患，适配有孩童的家庭使用场景，

　　另一方面大曲面过渡也能弱化方正箱体的生硬感，更好融入不同风格的家居陈设环境。设备底部设置有四个小型支撑脚垫，将机身主体与摆放台面抬升3-5mm的间隙，这个间隙的作用一方面是避免机身底部与台面长期接触形成积水渍残留，另一方面也为设备底部的进风通路预留足够的气流流通空间，保证内部离心风机的进风效率不会因台面遮挡出现衰减。机身正面下部预留了条状的状态指示区域，集成了设备运行状态、水位状态的可视化指示，用户不需要俯身查看水箱，站在正常使用视角就能快速判断设备是否处于正常运行状态、是否需要补充水箱水量。从功能结构的排布逻辑来看，整机采用上下分层的模块化结构，下部为储水腔体与雾化发生模块，上部为风机与出风导向结构，

　　雾化模块产生的微米级水雾通过风机带动的上升气流从顶部预设的出雾口送出，避免水雾直接在出雾口附近凝结滴落。这种分层结构的设计也充分考虑了日常使用的维护便利性，用户提起上部的机身主体就可以直接对下部水箱进行加水、清洁操作，不需要复杂的拆装步骤，降低日常维护的操作门槛。在安装边界与尺寸控制上，整机的高度控制在200mm以内，水平截面边长控制在150mm左右，这个尺寸区间既能够保证内部2L左右的有效储水容积，满足单档位运行下8-10小时的连续加湿需求，也不会占用过多的桌面摆放空间，适配大多数家庭床头柜、书桌边几的剩余摆放空间。机身外壳采用一体化的曲面成型设计，外表面没有突出的操作按键或者外置结构，所有操作按键都集成在顶部平面区域，

　　既避免了日常擦拭清洁时的边角积灰问题，也让整体外观更加简洁统一。在气流组织的设计上，进风通路设置在机身底部支撑脚垫形成的间隙处，空气经过内置的初级过滤结构后进入风机腔体，与雾化模块产生的水雾混合后从顶部出雾口均匀送出，这种下进上出的气流路径能够让水雾在送出过程中与空气充分混合，避免出现大颗粒水雾直接沉降打湿台面的问题。同时结构设计上也预留了缺水保护的结构安装位，当水箱内水位低于雾化片的安全工作水位时，设备会自动切断雾化模块的供电，避免雾化片干烧导致的设备损坏与安全隐患，这个结构的触发机构采用浮子式的机械触发结构，相比电子水位检测结构可靠性更高，长期使用也不会出现水垢覆盖检测探头导致的检测失效问题。整机的外壳壁厚控制在2mm左右，既能够保证外壳结构的足够强度，避免日常轻微磕碰导致的外壳变形，也能够控制整机的自重，方便用户单手提拿进行加水、移位操作。外壳的拼接缝隙控制在0.5mm以内，既避免了内部运行的气流从缝隙处泄漏产生异常风噪，也能够防止外部的泼溅水从拼接缝隙进入机身内部损坏电路元件。
