七芯交流电动汽车充电枪插头结构设计

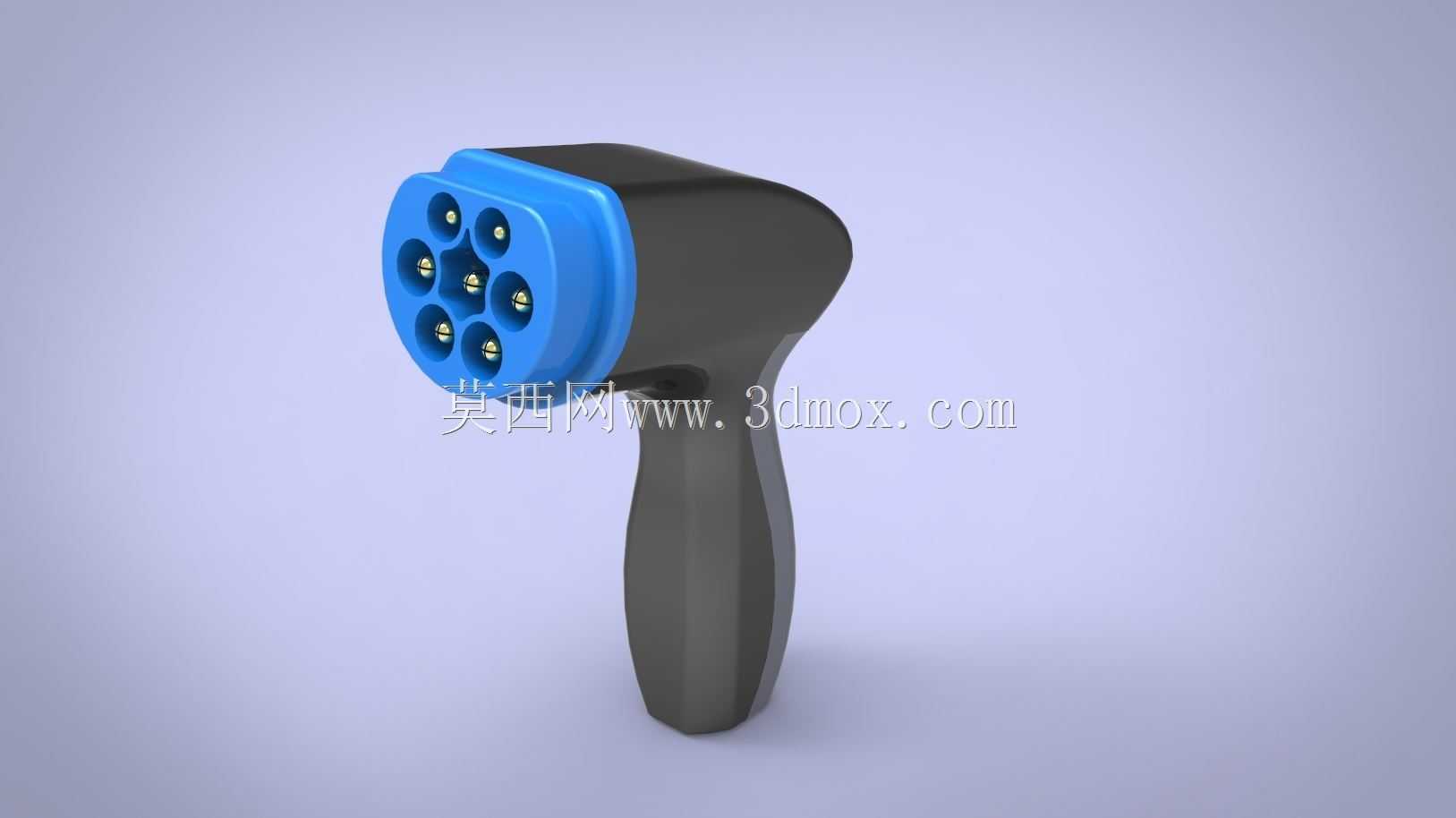

　　这款交流充电插头的设计完全围绕民用交流充电桩的日常使用场景展开，适配国内主流的慢充桩端接口匹配需求，日常使用中需要频繁完成插合、拔取操作，同时要兼顾户外使用的防护要求与手持操作的人机工程合理性。从功能特性来看，插头内部集成了七个接触端子，分别对应交流电源相线、零线、接地保护、充电确认、通信交互等不同功能回路，端子排布采用圆周均布的错位设计，既可以避免插合过程中的端子错位碰损，也能通过不同端子的长度差实现插合顺序的逻辑控制——接地与确认端子优先接触，电源相线最后导通，拔取时则反向断开，从结构层面规避带电插拔的拉弧风险。

　　设计过程中首先确定的是手持区域的轮廓边界，握柄部分采用符合人手握持弧度的收腰造型，表面做了哑光防滑的曲面处理，没有多余的棱角凸起，单手握持时手掌可以完全贴合握柄曲面，插拔施力时不会出现局部硌手的问题，握柄的粗细控制在成年男性手掌可完全环握的尺寸范围，即便是戴薄款劳保手套操作也能稳定持握。前端的插合端采用蓝色绝缘端盖作为主体防护结构，端盖与黑色主体外壳之间做了阶梯式的止口配合，装配后接缝处无外露缝隙，可以阻挡日常使用中的灰尘、溅水进入壳体内部，满足户外露天场景的基础防护要求。

　　端子部分的设计充分考虑了接触可靠性与使用寿命，每个金属端子的端部都做了导向倒角，插合时可以自动校正微小的位置偏差，降低对位难度，端子根部设置了绝缘隔离筋，避免不同端子之间因异物堆积引发的爬电风险。壳体的分模线设置在握持区域的侧后方，不会在手持接触区域留下合模缝的凸起毛刺，外壳材质选用耐候性工程塑料，可承受长期户外紫外线照射、高低温交替环境下的性能衰减，不会出现壳体开裂、材质变脆的问题。

　　从安装边界来看，插头尾部预留了线缆出线的密封结构空间，可适配常规三芯加四芯信号回路的充电线缆，线缆弯折区域做了加长的防弯折护套设计，允许日常使用中线缆在一定角度范围内反复弯折而不会出现线芯断裂、护套破损的问题。插合端的外径尺寸与国标交流充电插座的接口沉台尺寸完全匹配，插合到位后端盖端面可以与插座端面完全贴合，不会出现凸出或凹陷过大的间隙，配合锁止结构可以实现插合后的可靠固定，避免车辆充电过程中因外力拉扯导致插头意外脱落。

　　在结构细节处理上，插头的整体重心落在握柄的中心区域，持握时不会出现前端过重下垂的问题，长时间手持移动也不会有明显的负重感。插合端的端子孔位深度做了差异化设计，较长的接地端子比电源相线端子伸出长度多3毫米，确保插合过程中保护接地回路优先接通，哪怕出现异常带电情况也能第一时间通过接地回路触发保护，充分保障使用过程的电气安全。外壳表面没有多余的装饰性结构，所有曲面过渡都采用大圆角处理，既可以降低注塑生产时的应力集中问题，也能避免日常使用中磕碰造成的边角碎裂，整体结构没有易松动的小零件，所有壳体连接都采用内部卡扣加超声焊接的固定方式，日常使用中无需额外维护，可承受上万次的插拔循环而不出现结构松动、接触不良的问题。
