七芯拖车电源连接插头插座组件

　　这套拖车连接插头组件，主要用于牵引车与挂车之间的电路信号连通，覆盖普通货运挂车、旅居拖挂房车、小型农用拖斗、摩托艇拖架等多种拖挂场景，承担刹车灯、转向灯、示宽灯、倒车灯、驻车灯以及后防雾灯的信号传输，部分适配版本还可兼顾挂车低压供电回路的连通。在实际使用场景中，拖挂车辆行驶时会持续遭遇颠簸振动、雨水冲刷、扬尘侵入、低温冻融甚至路面带起的碎石冲击，这类接插件的可靠性直接关系到拖挂行驶的主动安全，一旦接触不良出现信号缺失，极易引发后车追尾、转向误判等严重事故。

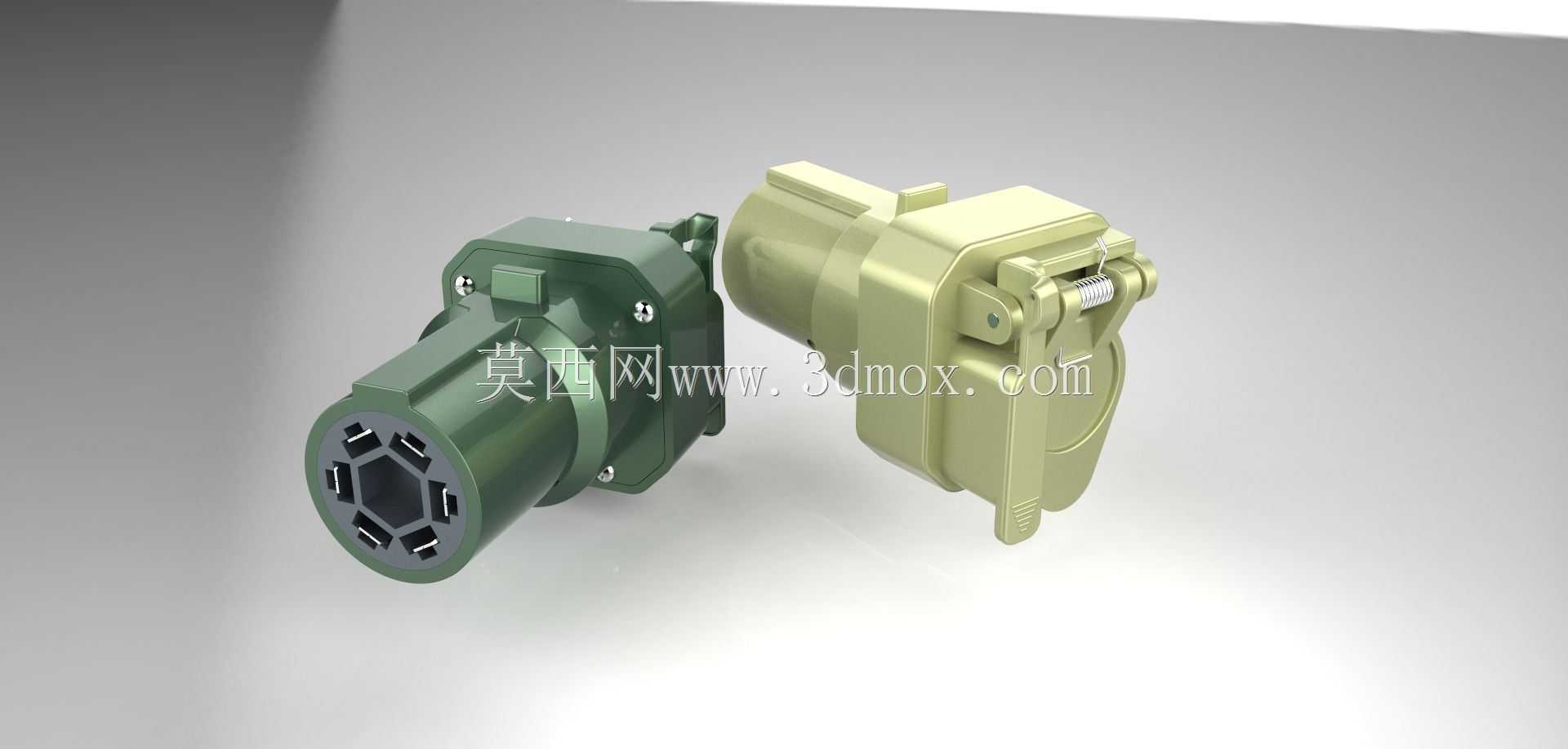

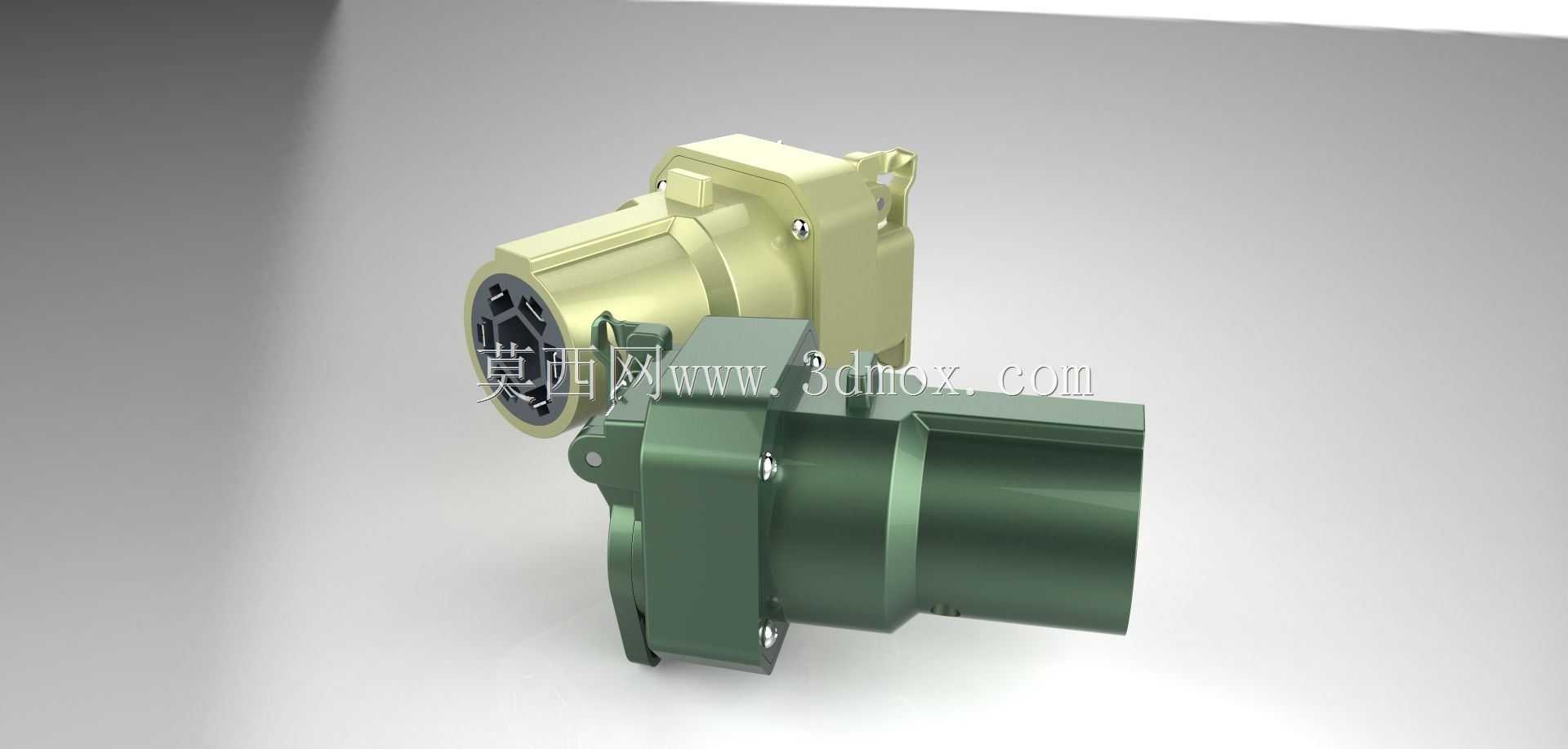

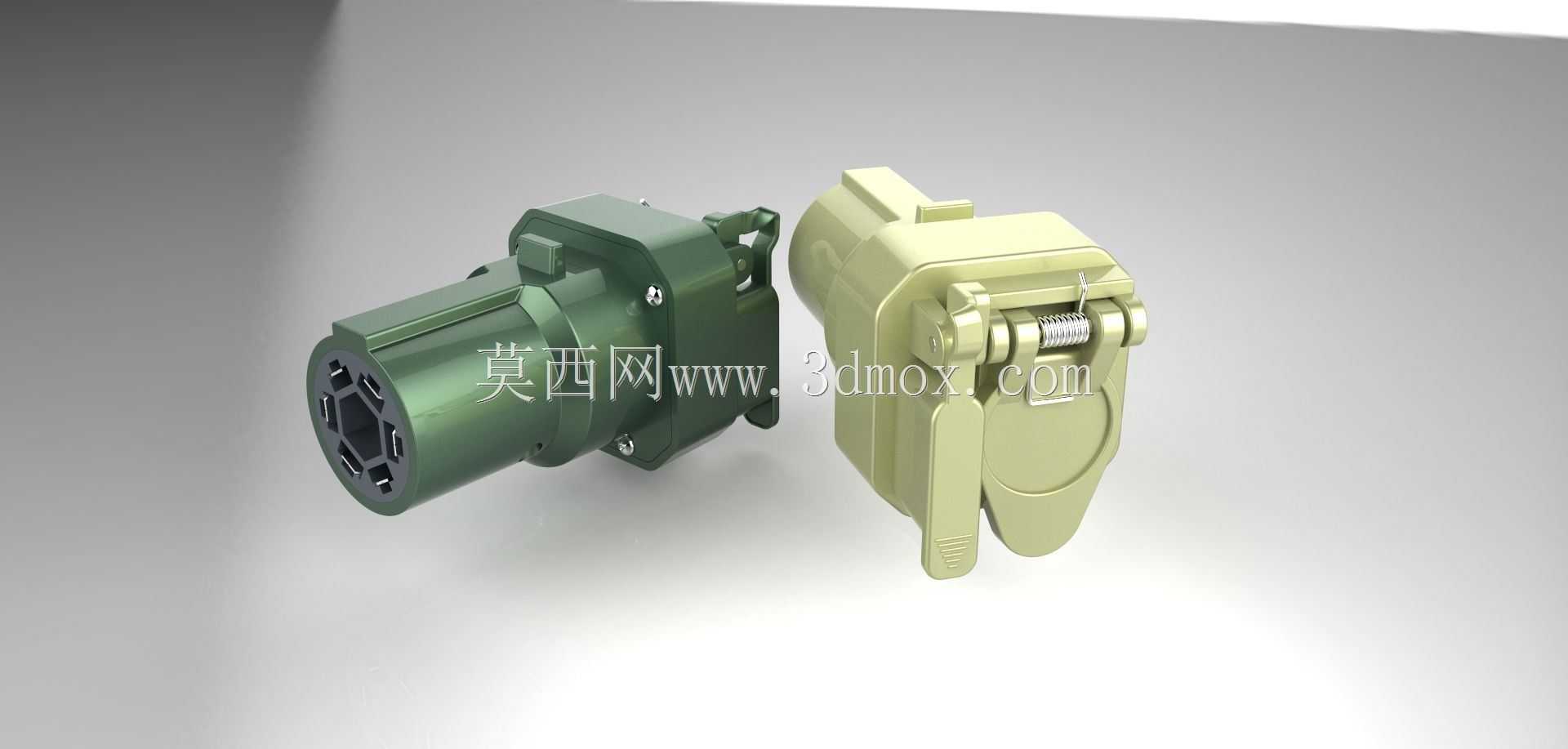

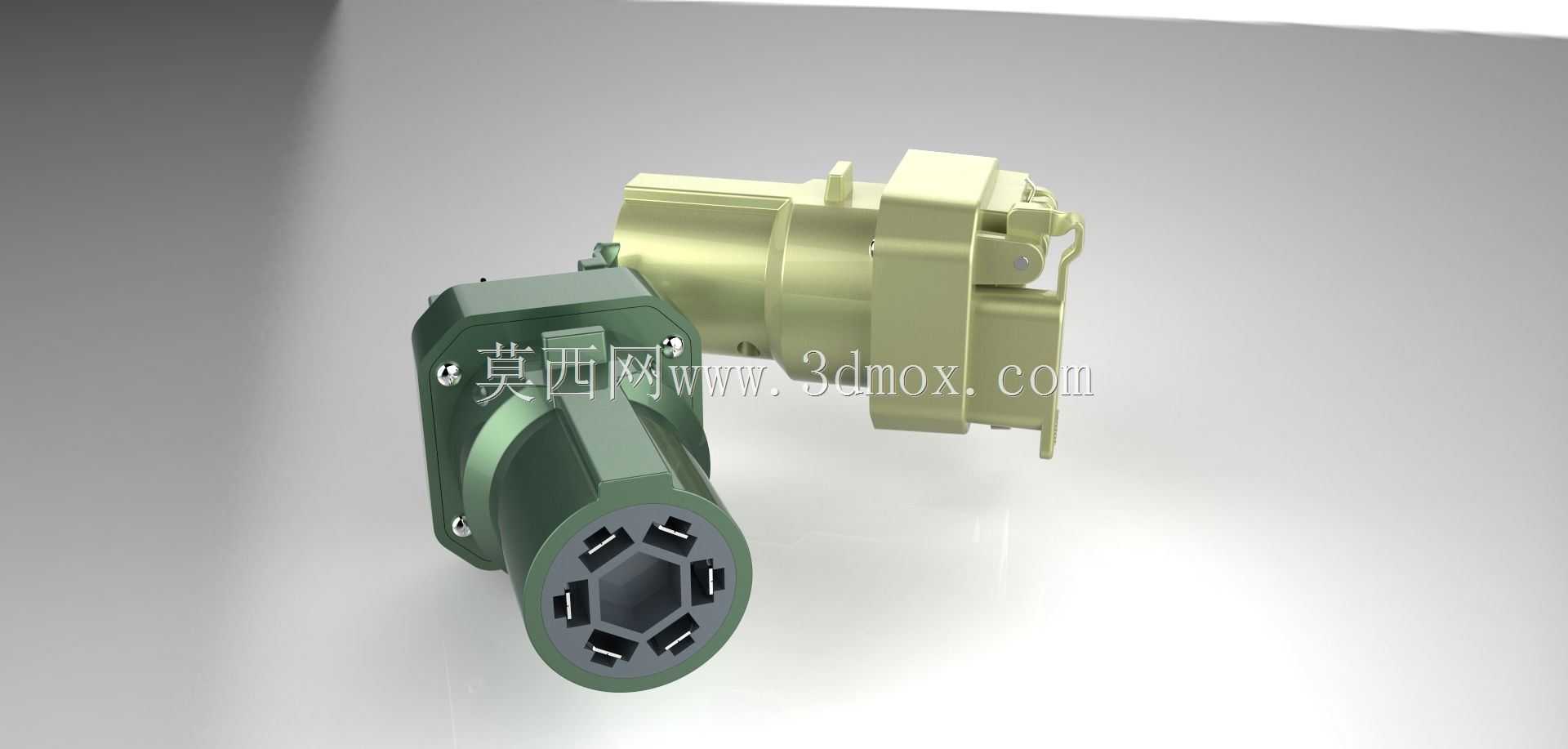

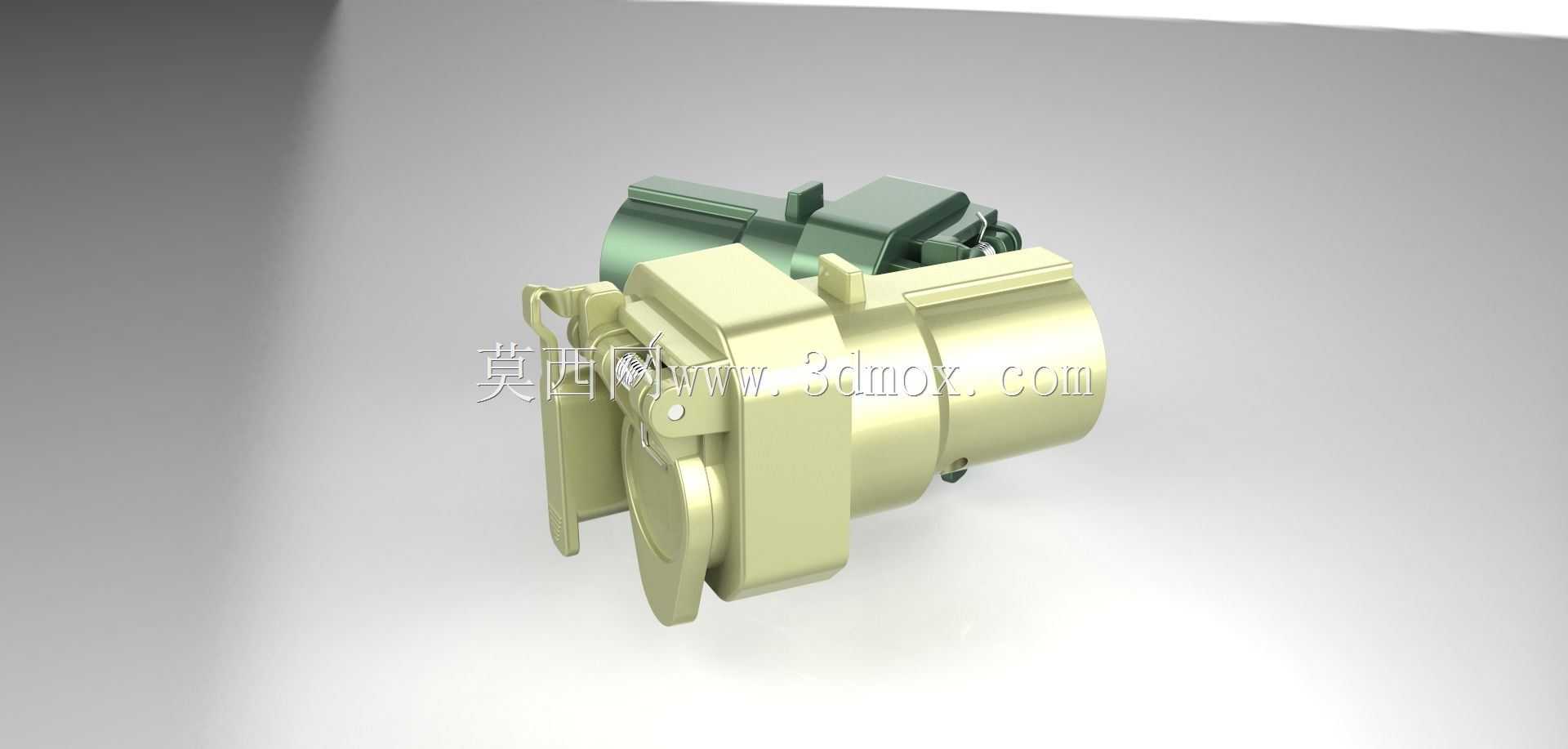

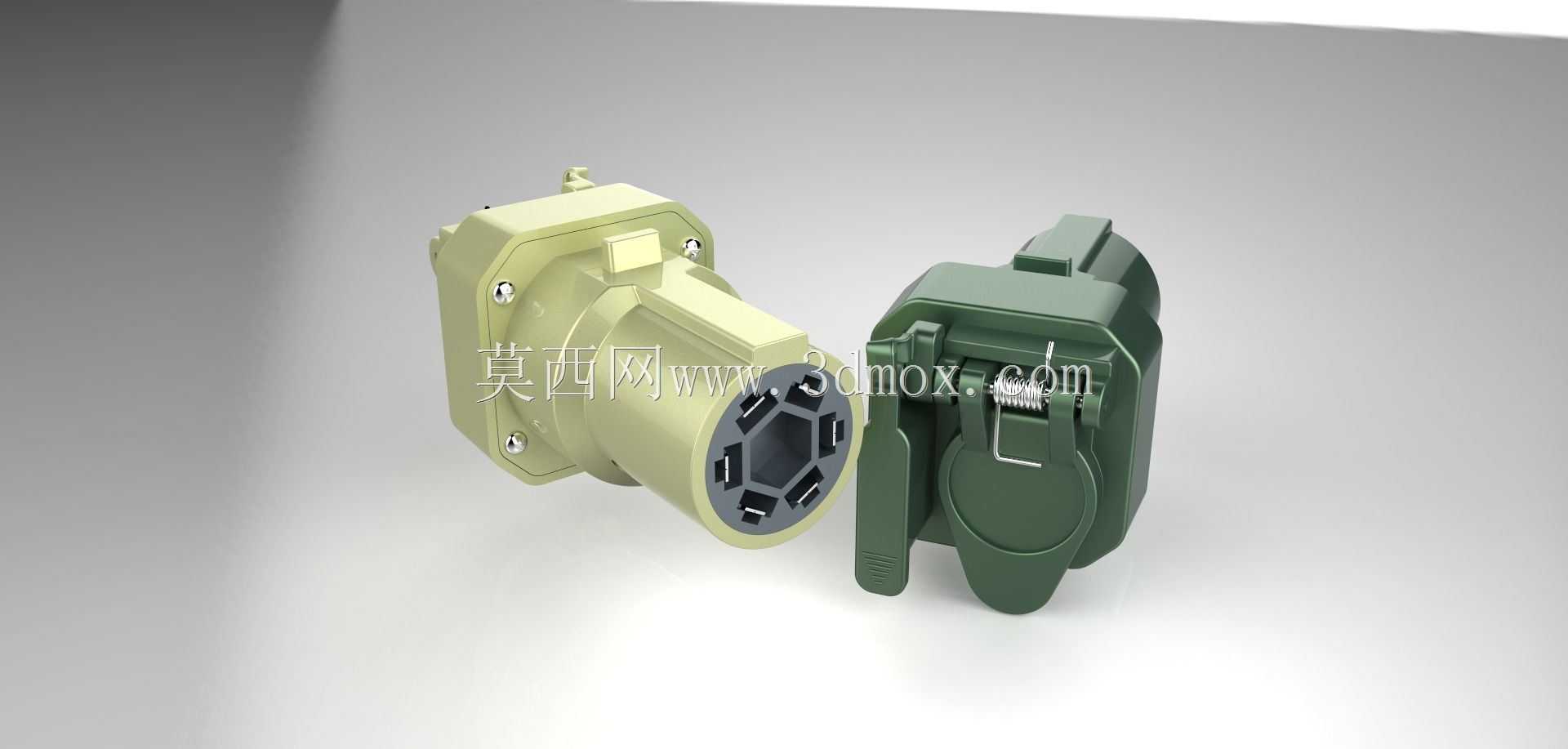

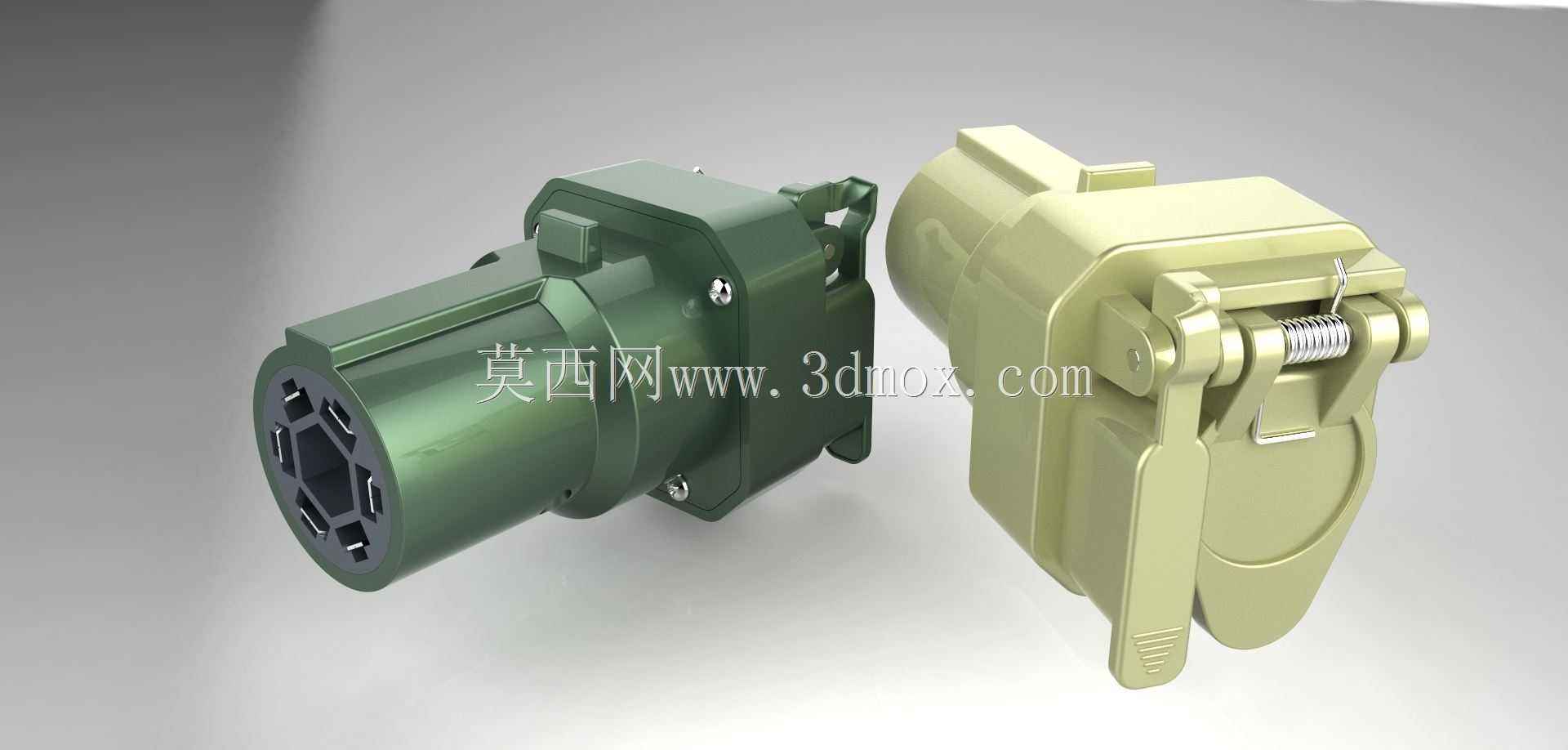

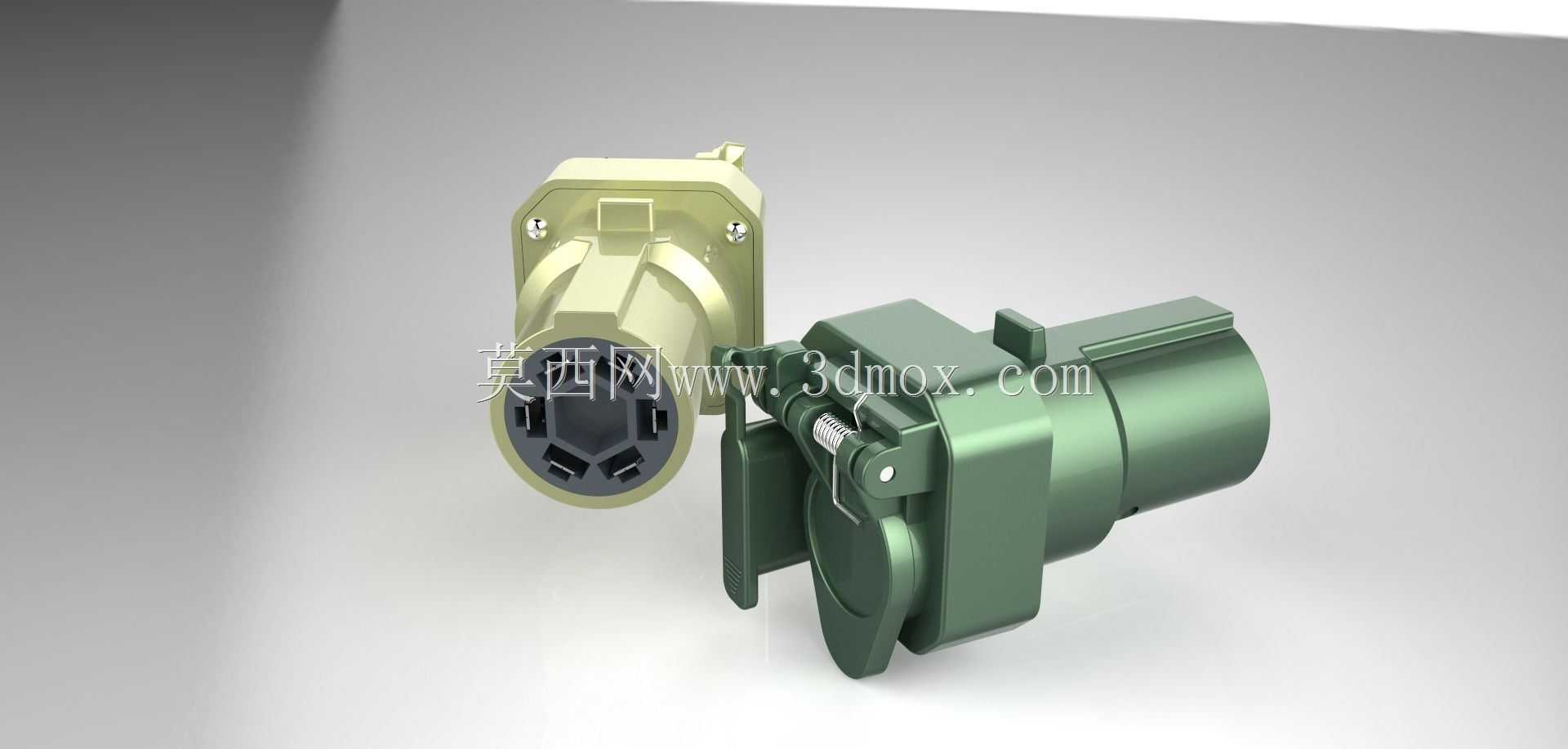

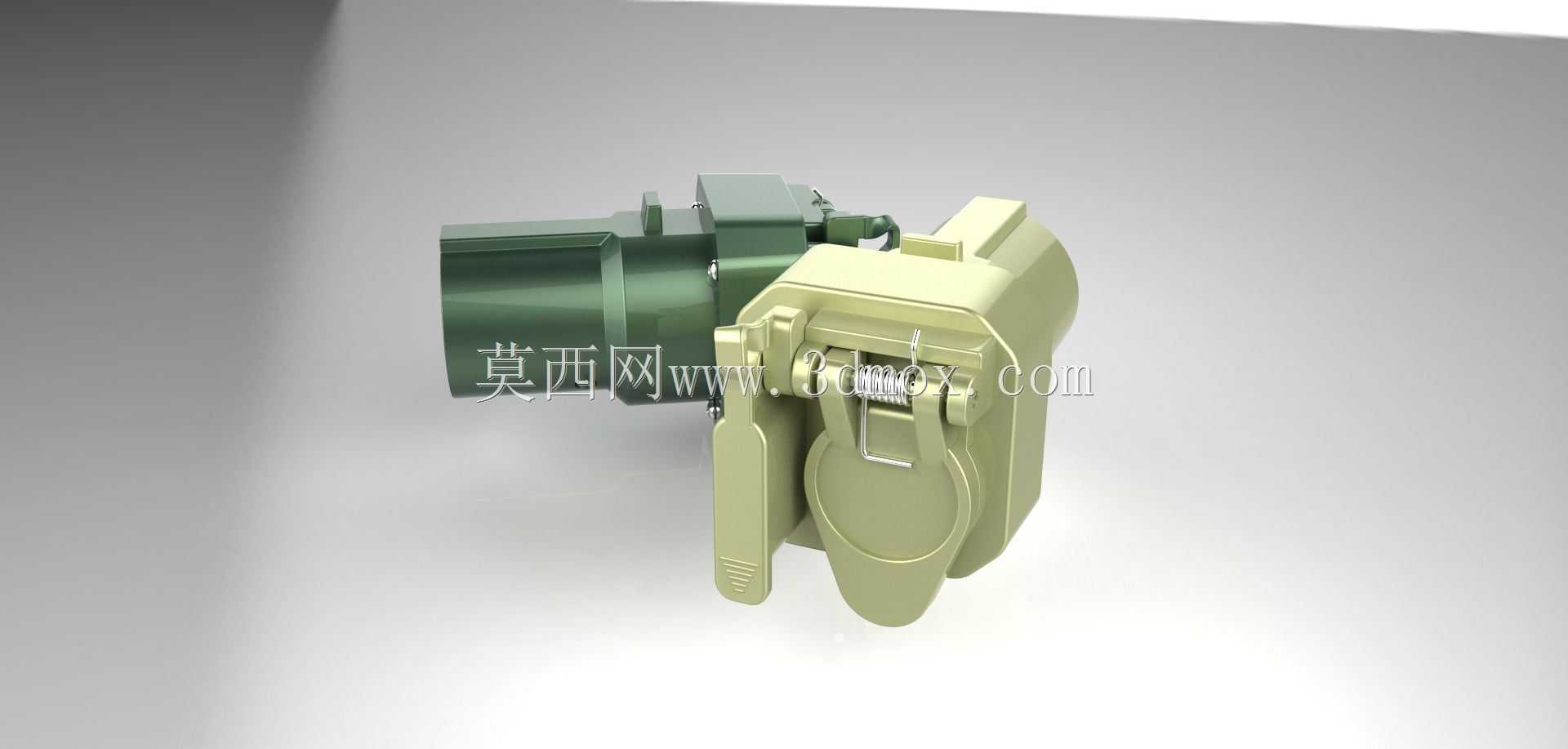

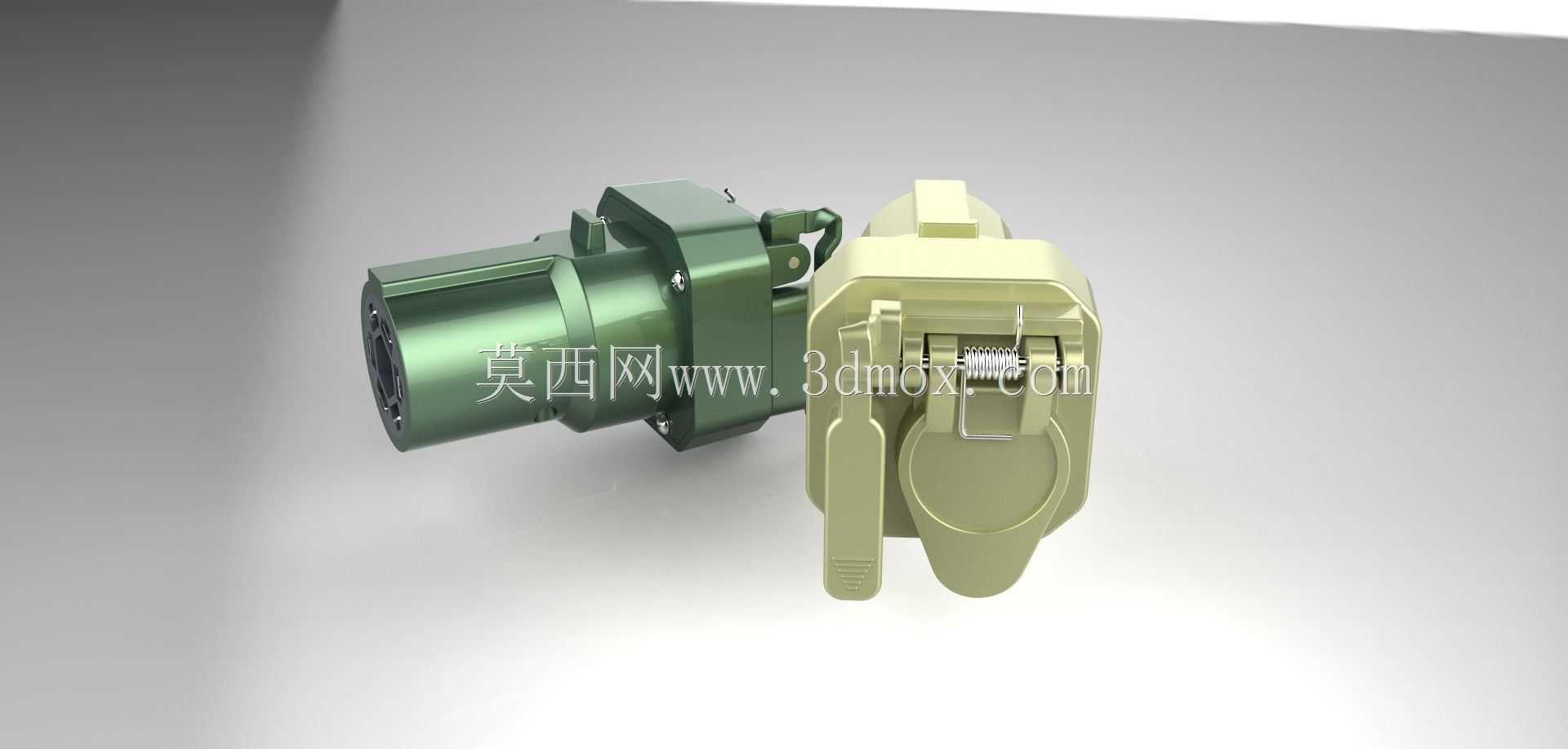

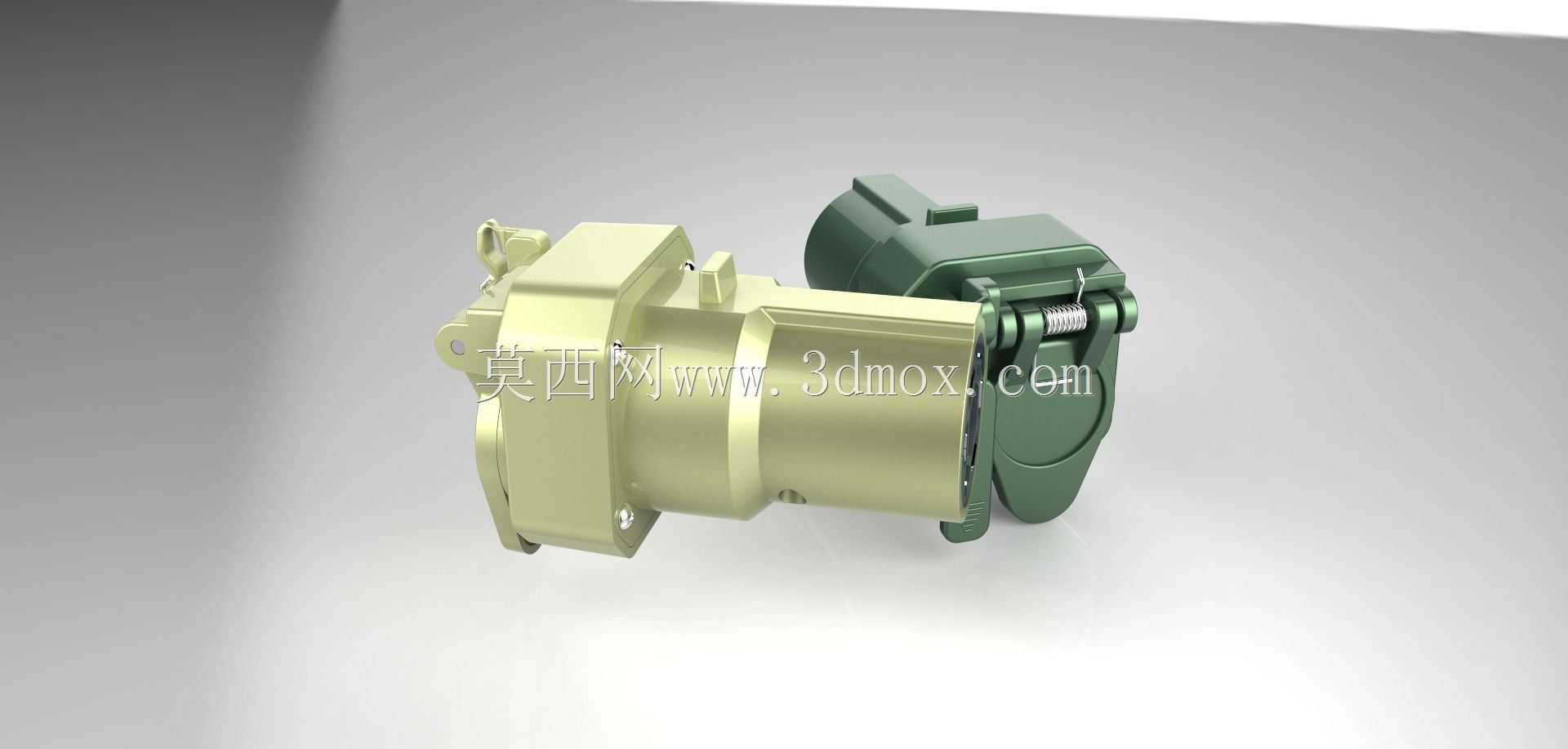

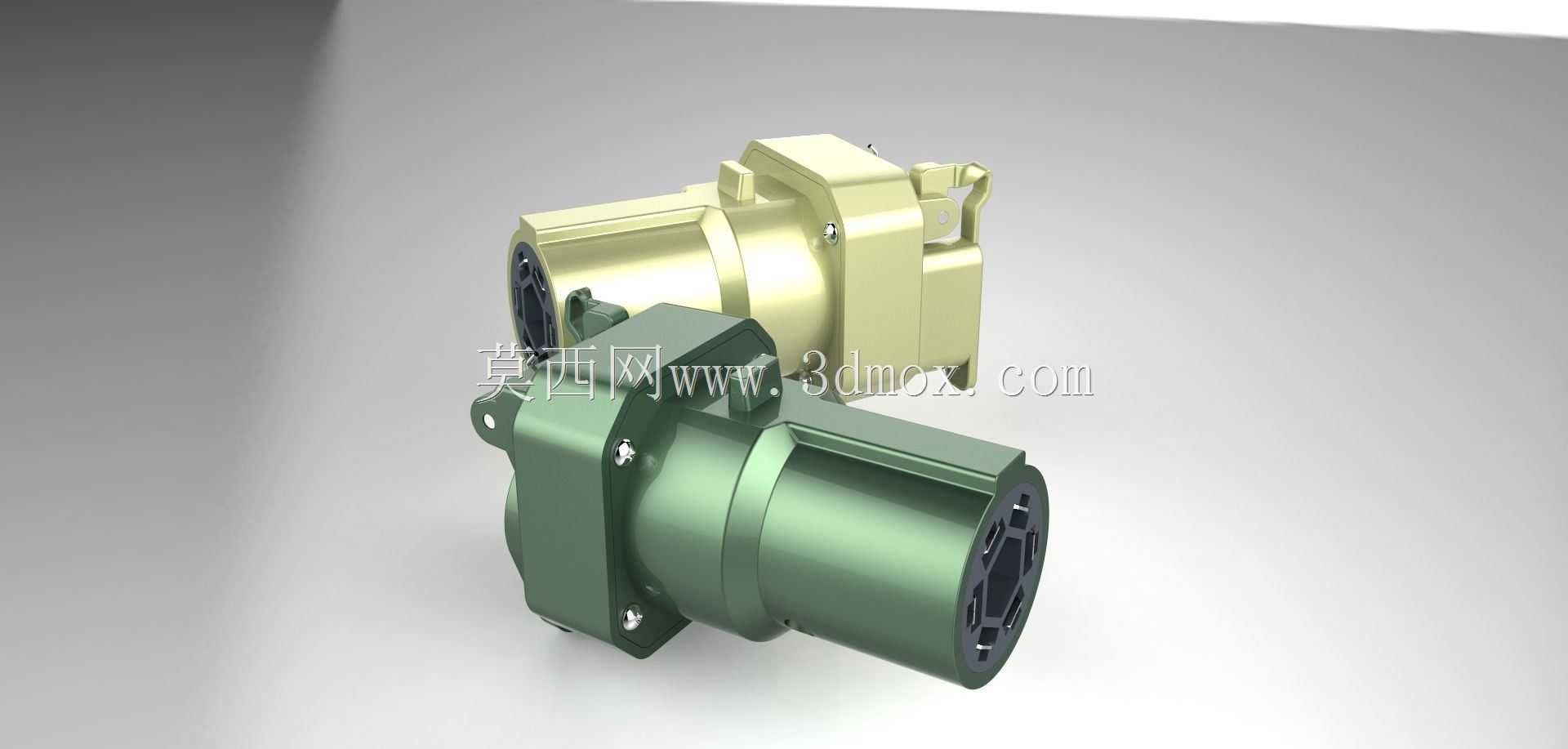

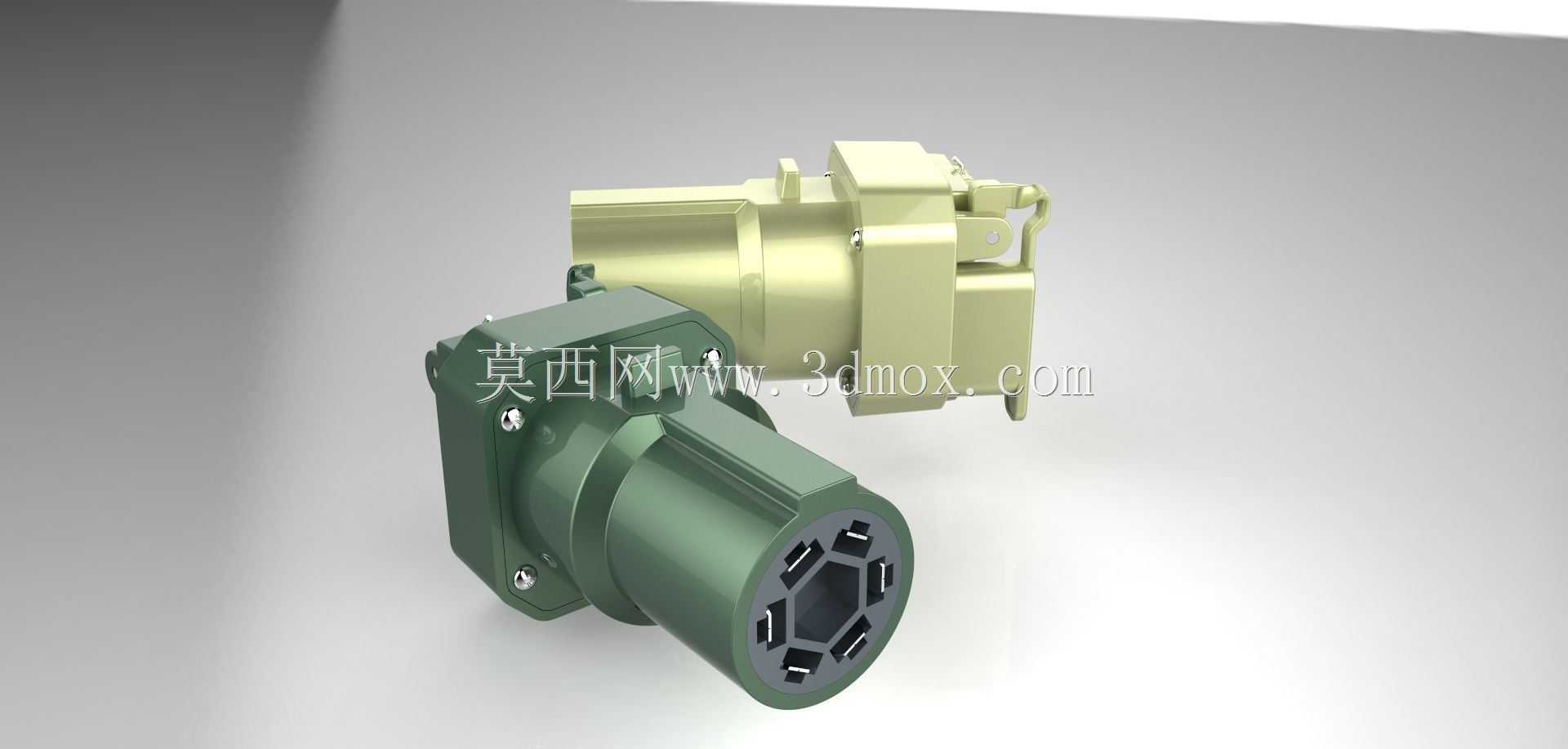

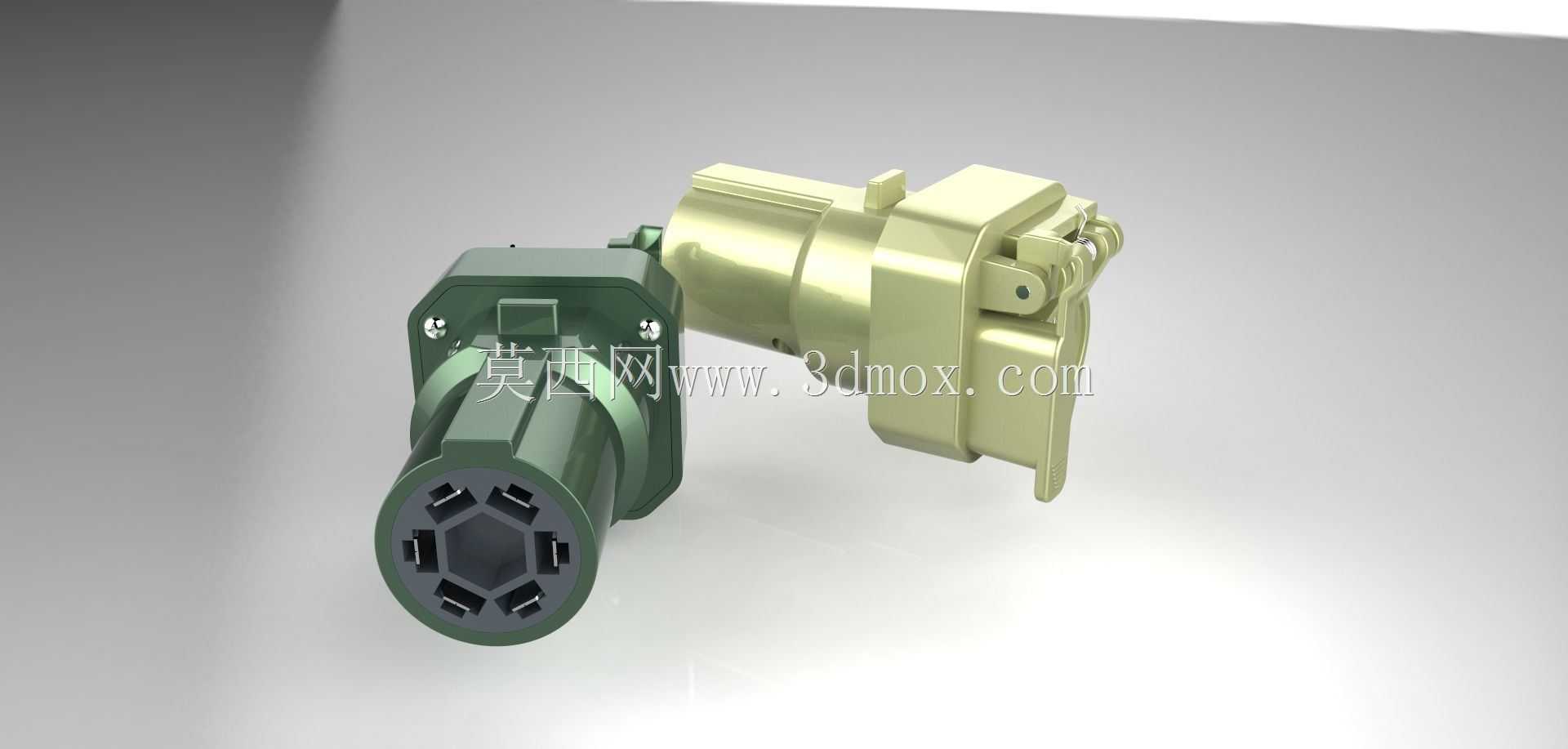

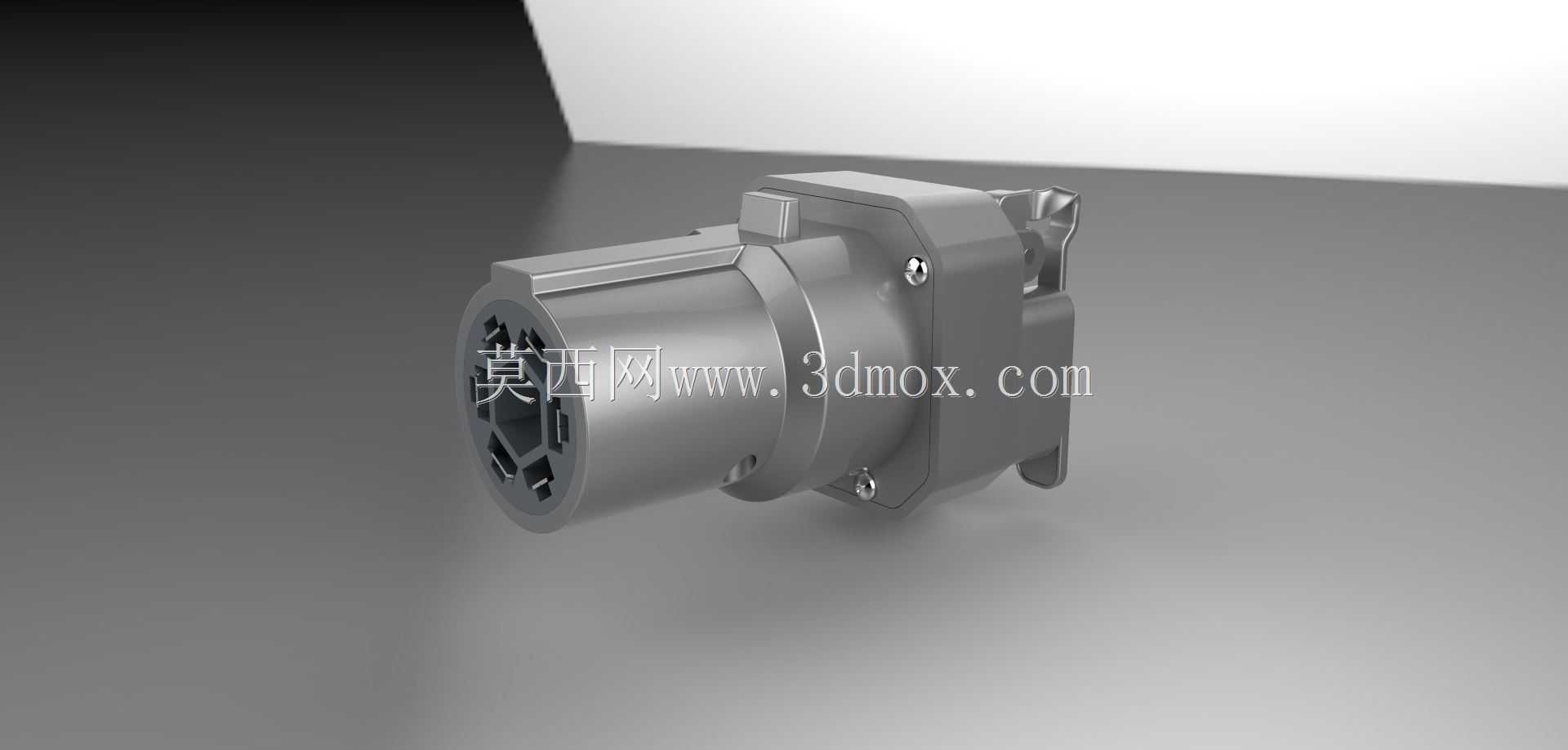

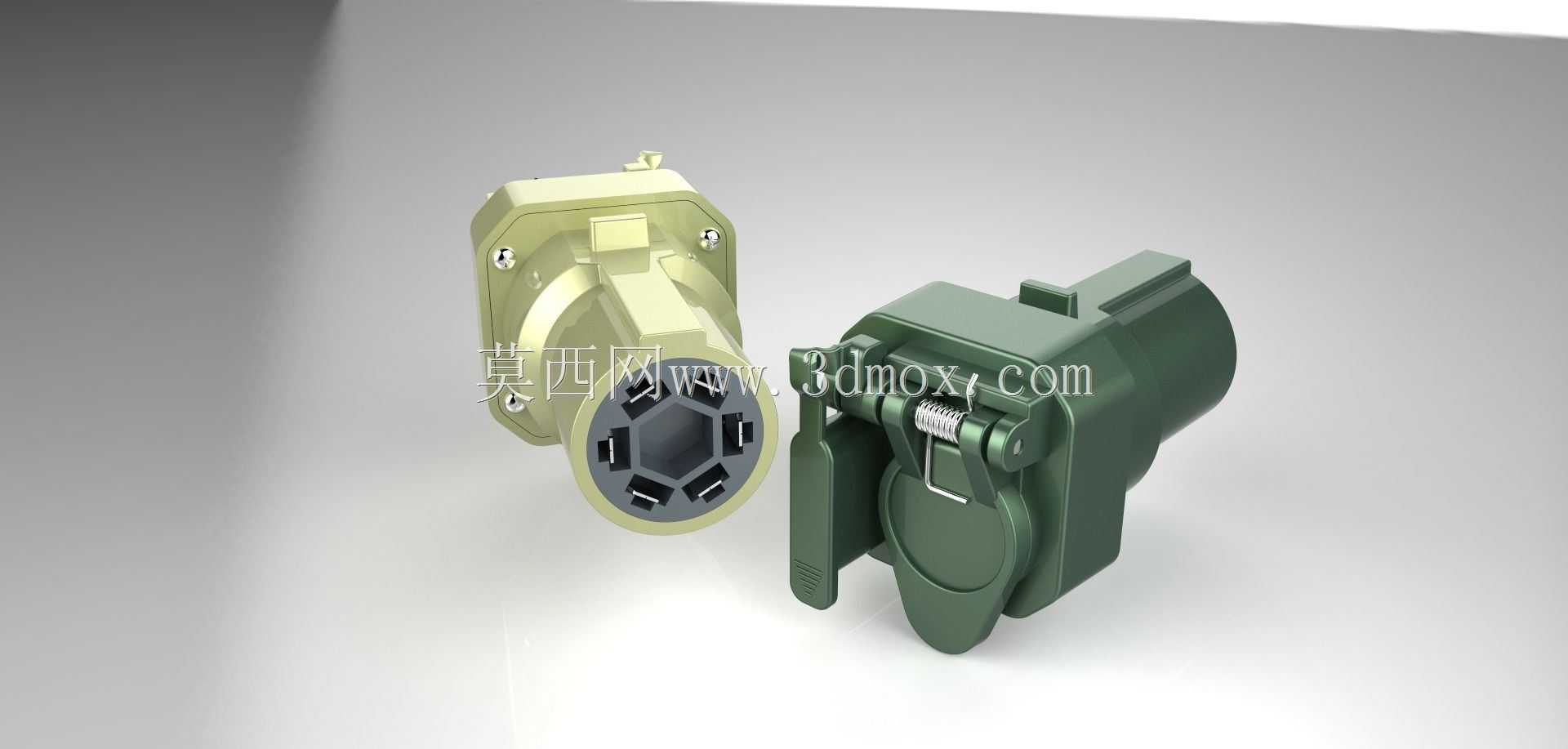

　　从结构设计来看，整套组件分为公端插头与母端插座两部分，公端外壳采用高强度工程塑料一体注塑成型，表面做了哑光防滑纹理处理，插合端的接触件采用七孔环形排布，中心定位柱配合外圈的多边形防呆结构，能完全避免插合时的相位错位，哪怕是夜间无照明的场景下，操作人员靠触感也能快速对准插合，不会出现针脚弯折、信号接反的问题。母端插座自带弹簧复位的防尘翻盖，在未插合状态下翻盖会在弹簧扭力作用下自动闭合，完全遮盖内部接触腔，避免雨水、灰尘、泥沙进入接触区域造成接触电阻升高或者针脚腐蚀，翻盖边缘设计了一圈嵌入式的橡胶密封筋，插合后公端的端面会压紧密封筋，达到IP67级别的防护能力，高压水枪冲洗底盘、长时间暴雨行驶都不会出现内部进水短路的问题。

　　安装边界方面，公端插头尾部设计了带多道密封环的线缆锁紧结构，适配外径8-12mm的多芯拖挂专用线缆，拧紧尾部锁紧螺母后，既能固定线缆避免拉扯导致的针脚脱焊，也能实现线缆入口处的密封。母端插座的安装法兰采用标准的两孔固定位，孔距为42mm，适配市面上绝大多数拖挂车型的预留安装位，不需要额外打孔修改安装结构，法兰背面同样带有整圈橡胶密封垫，锁紧安装螺丝后能完全贴合车身安装面，避免水分从安装缝隙渗入车身内部。接触件采用铜合金基材表面镀锡处理，既保证了良好的导电性能，降低大电流下的温升，也能抵御长期使用中的氧化腐蚀，每个接触件的额定载流能力为10A，完全满足车灯回路的负载需求，接触对之间采用弹性冠簧结构，插合后接触压力均匀，在持续振动的行驶工况下也不会出现瞬断的问题。

　　设计过程中重点考虑了拖挂场景的特殊工况，外壳材料选用耐候性改性PA66，添加了抗紫外线成分，长期在户外暴晒不会出现脆化开裂，低温环境下-40℃仍能保持足够的抗冲击强度，不会因为冬季低温磕碰出现壳体碎裂。插合锁定结构采用侧面卡扣式设计，插合到位后卡扣会自动卡入公端的锁定槽，需要按下解锁按键才能拔下插头，避免行驶过程中因为振动导致插头意外脱落，解锁按键的位置做了凹陷处理，佩戴劳保手套也能方便操作，不需要额外工具就能完成插合与分离。整套组件的外形尺寸经过优化，公端总长度为78mm，最大外径38mm，母端闭合状态下总长度为85mm，最大宽度45mm，安装后不会突出车身过多，避免倒车、过窄路时出现磕碰损坏。在实际选型匹配时，只需要确认线缆芯数与安装孔距即可直接替换原有损坏件，不需要修改周边的线束布局与安装结构，接触件的接线端采用焊片式结构，接线时只需要将剥好的线芯插入焊片孔内压接或者焊接即可，操作门槛低，维修更换十分方便。
