复古中式太阳能地插式草坪庭院灯结构设计

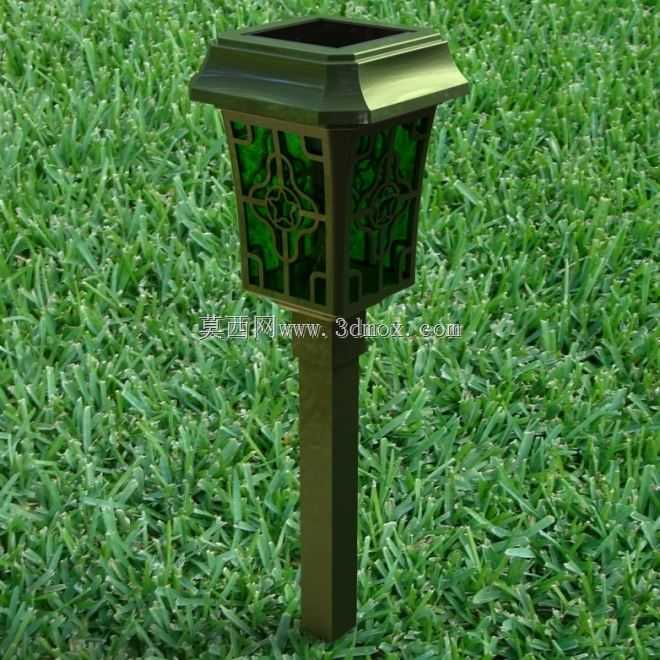

　　这款户外照明灯具的三维结构设计，核心围绕庭院、公共绿地、别墅园区的步道边缘照明场景展开，区别于常规现代简约款草坪灯，整体走复古中式装饰路线，兼顾夜间功能性照明与日间景观装饰属性。从实际落地使用的角度出发，结构上采用分体式设计，下部为锥形地插杆，杆身做了等壁厚锥度处理，插入土层后可依靠锥面与土壤的挤压力实现自锁紧，无需额外浇筑混凝土基础，适配普通绿化种植土、沙壤土的安装工况，地插段长度预留足够的入土深度，避免大风天气或者日常绿化修剪作业时出现倒伏、歪斜的情况，上部灯体与插杆之间采用卡扣式快接结构，现场安装时无需额外紧固件，对准卡位按压即可完成组装，后期维护更换内部元器件时也可直接拆下灯体，无需撬动地插部分破坏周边草坪植被。

　　灯体外壳采用上窄下宽的梯台造型，顶部做了外伸的飞檐式压边结构，这个结构并非单纯的装饰造型，工程层面可实现雨水导流功能，降雨时雨水顺着飞檐边缘直接滴落至灯体外侧，不会顺着灯壳拼接缝隙渗入内部腔体，提升户外使用的防水可靠性。灯身侧面的镂空花纹做了等宽壁厚的加强筋设计，既保留中式纹样的装饰效果，又能作为灯壳的结构加强筋，提升薄壁塑料壳体的抗挤压、抗冲击性能，避免日常绿化作业中被工具误碰导致壳体开裂，镂空部分内侧预留了透光板的安装卡槽，可适配磨砂PC透光板，光线透过镂空纹样向外投射时，会在周边草坪形成带有中式花纹的光影效果，强化景观氛围感。

　　功能层面顶部预留了太阳能光伏板的嵌入式安装位，安装位做了内凹沉台设计，光伏板嵌入后表面与灯顶平面齐平，不会突出壳体形成积水积灰的死角，光伏板下方的腔体内置蓄电池与控制电路板的安装卡位，卡位做了限位筋设计，可适配常规规格的磷酸铁锂电池与光控电路板，无需额外打胶固定，装配时直接卡入即可，同时腔体内部预留了走线槽，线路可顺着灯体中心通道直达下部光源安装位，避免线路在腔体内晃动磨损。光源安装位位于灯体下部中心，采用向上投射的漫反射设计，光线不会直接向外直射造成眩光，而是经过灯体内壁的反光面漫反射后，透过侧面镂空花纹均匀向外照射，既满足步道周边0.5-1米范围的基础照明需求，又不会对行人视线造成干扰。

　　从建模设计的细节来看，所有拼接缝都做了错位止口设计，配合防水胶圈的安装槽，可实现IP65级别的户外防水要求，适配户外露天使用的日晒雨淋工况。整体外形尺寸控制在合理范围内，灯体总高度符合人体工程学的步道照明高度要求，不会过高遮挡绿化景观，也不会过低导致照明范围不足，灯体最大外轮廓尺寸预留了足够的包装运输空间，分体式结构可将插杆与灯体分开包装，降低运输过程中的体积占用与破损风险。设计过程中充分考虑了注塑生产的工艺要求，所有壳体零件的拔模斜度统一设置，加强筋厚度控制在壳体壁厚的0.6倍以内，避免注塑生产时出现缩痕、翘曲等工艺缺陷，镂空花纹的转角处都做了圆角过渡，既减少注塑时的应力集中，也能避免使用过程中锐角划伤安装人员。

　　实际选型应用时，这款灯具可直接沿园区步道两侧间隔4-6米布置，也可在花坛、景观树周边点缀布置，地插式安装结构可灵活调整安装位置，无需提前预埋管线，配合太阳能供电系统，无需外接市电线路，大幅降低老旧园区改造、临时景观布置的施工成本，相比传统接电式草坪灯，省去了管线铺设、绝缘防护的施工环节，也避免了后期线路老化带来的安全隐患。结构设计上充分考虑了户外使用的耐候性要求，所有外露零件的材质适配都预留了选型空间，壳体可选用抗UV的ABS或者PP材质，金属插杆部分可做喷塑防锈处理，透光板选用抗老化PC材质，可满足长期户外使用不褪色、不脆化的要求。
