带传动输出轴的单缸动力引擎三维设计

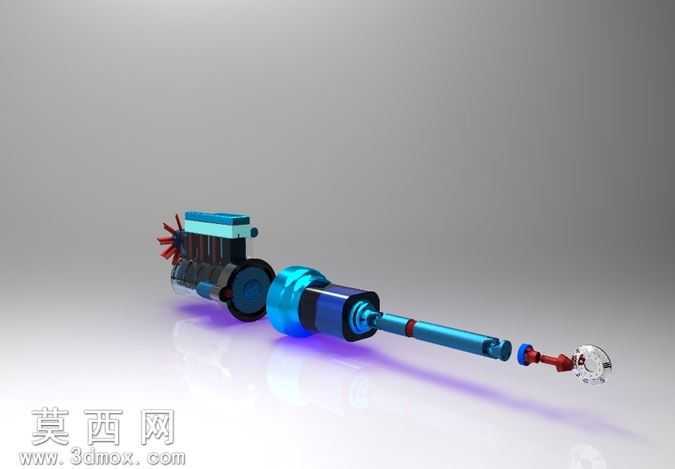

本作品为带长距离传动输出轴的单缸动力引擎三维设计，建模阶段采用自顶向下的装配设计思路，首先搭建整体动力传递的基准骨架，确定引擎缸体、散热组件、传动连接段、输出端的轴向同轴度基准，再逐一对各子零件进行精细化建模。缸体部分还原了单缸引擎的典型缸体轮廓、散热鳍片结构，前端的散热风轮采用阵列特征完成扇叶的均匀排布，保证扇叶的角度一致性与结构对称性；传动段采用多段轴体拼接结构，分别设计了轴肩定位结构、连接法兰、轴承配合位，每一段轴的直径过渡都做了圆角处理，避免应力集中的结构缺陷，轴体上的连接卡箍、定位销孔都按照实际装配逻辑做了对位设计，保证虚拟装配时无干涉问题。材质与渲染阶段，针对不同部件匹配了对应的材质属性：缸体部分采用磨砂金属材质模拟铸铁缸体质感，散热风轮采用半透明工程塑料材质，传动长轴做了亮面金属镀铬处理，轴体连接部位的密封件采用哑光橡胶材质，输出端的连接头做了金属红的漆面质感区分；场景搭建采用渐变灰色背景，添加了底部柔光反射效果，通过三点布光突出各部件的结构轮廓，在传动段添加了淡蓝色辉光效果强化动力传递的视觉表现力，整体渲染效果清晰展现了引擎从动力端到输出端的完整结构逻辑。设计过程中重点校验了各运动部件的运动包络空间，确认传动轴转动时与周边结构无碰撞，各连接部位的配合公差符合常规机械装配要求，完整还原了这类带延长输出轴的小型动力引擎的结构特征，可用于动力传动结构的教学演示、小型动力设备的方案参考。
