LED引脚弯曲跳汰加工设备结构设计

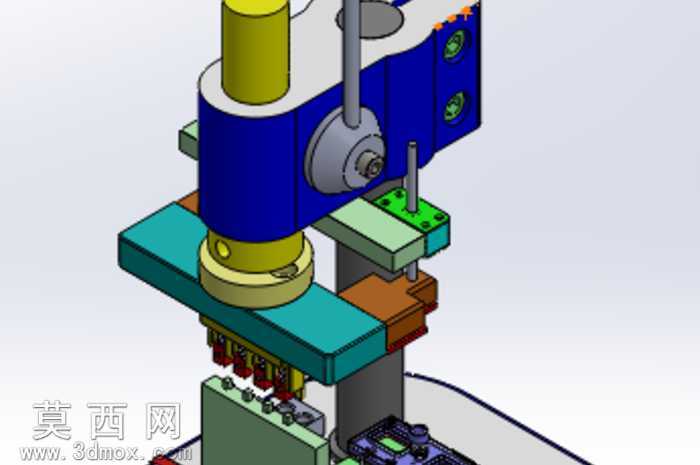

本模型为LED引脚弯曲跳汰加工专用设备，采用三维建模软件完成全参数化结构设计，整体装配逻辑遵循电子元器件加工设备的紧凑布局原则。建模过程中对各功能模块进行独立参数化搭建，首先完成上部驱动模组的结构设计，包含竖向动力输出轴、导向定位柱与传动连接组件，驱动轴采用阶梯轴结构设计，通过键连接与下部压合模组实现扭矩传递，建模时对轴肩过渡圆角、装配公差带进行了细节还原，保证虚拟装配下无干涉问题。中部压合执行模组采用分层式结构设计，上层为刚性压合基座，采用蓝色彩喷金属材质渲染，表面设置有减重孔与安装定位孔，对应螺栓连接位做了沉孔结构处理；下层为引脚弯曲成型工位，设置有对应LED引脚间距的成型槽与定位挡块，可适配直插式LED的引脚弯折角度需求，建模时对成型槽的倒角、定位面的平面度要求做了结构体现。下部送料定位模组包含工件承载台、侧向定位块与废料导出结构，承载台采用浅绿色工程塑料材质渲染，表面设置有LED引脚避让槽，可保证加工过程中LED本体不受压损。设备的导向立柱采用镀铬金属材质渲染，表面粗糙度参数设置为镜面级，与上部滑套的配合间隙按照精密滑动配合标准设定，保证压合过程的运动同轴度。整体渲染采用工业设备常用的配色方案，结构件区分金属与非金属材质的光影表现，对传动部件的运动副做了运动仿真预留设计，可直接用于设备动作演示与干涉检查。设计思路围绕小尺寸电子元器件的批量加工需求，将动力输入、执行成型、工件定位三个功能模块做了集成化布局，在保证结构刚性的前提下尽可能压缩设备整体体积，适合桌面级电子加工产线的工位布置需求，各易损件均采用快拆式结构设计，建模时预留了标准件替换接口，可直接对接生产加工的BOM清单输出。
