带RS232接口的步进电机控制电路板

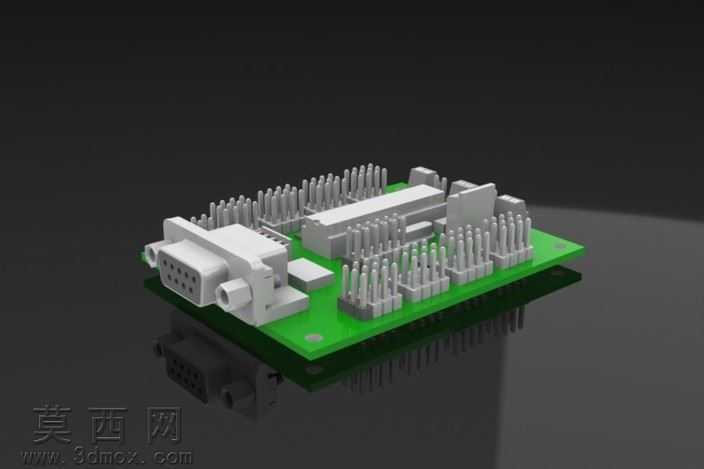

本作品为带RS232通讯接口的步进电机控制模块三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了控制板的实体结构与元件布局。建模初期先梳理控制板的功能逻辑与硬件构成，确定以FR-4环氧玻纤基板作为电路板的基础载体，按照实际PCB板的层叠结构完成基板建模，基板边缘做圆角过渡处理，精准预留出定位安装孔位，还原真实电路板的安装适配特性。板载元件建模阶段，针对RS232串口接口做精细化结构还原，完整呈现DB9接口的金属外壳、插针阵列、固定螺柱结构，接口外壳做哑光金属质感材质处理，插针做亮面镀镍材质区分，还原工业串口的真实外观特征；板上的排针排母元件按照标准间距完成阵列建模，每一根插针都做独立的圆柱结构搭建，塑料基座做哑光黑色工程塑料材质，插针做亮面金属材质，还原接插件的真实质感；板载的电容、芯片、电阻等贴片与直插元件，按照实际元件的尺寸比例完成建模，芯片表面做细微的磨砂质感处理，电容元件根据类型区分电解电容的铝壳质感与陶瓷电容的哑光陶瓷质感，不同元件通过材质差异做清晰区分。渲染阶段采用暗调影棚式布光方案，主光源从侧上方45度角投射，在电路板下方投射出柔和的倒影，辅助光源补亮元件暗部细节，避免出现死黑区域，突出板载元件的立体层次；基板表面做绿色阻焊层材质，还原真实PCB板的哑光绿油质感，表面添加细微的纹理模拟电路板的磨砂触感，板上的走线区域做细微的铜箔质感暗示，不做过度夸张的走线刻画，保证整体视觉的整洁度。结构设计上，将RS232接口布置在电路板侧边，方便外部通讯线缆插接，排针接口沿板边排布，预留出步进电机、电源的接线空间，元件布局遵循强弱电分离的原则，功率元件与信号元件分区排布，既符合实际电路的布局逻辑，也让三维模型的视觉排布更规整合理。建模过程中所有元件都采用可编辑参数化特征搭建，可根据实际需求调整板型尺寸、元件位置、接口规格，适配不同功率、不同控制需求的步进电机驱动场景，完整还原了步进电机控制模块从基板到元件的全部结构细节，可用于产品结构验证、装配模拟、教学演示等场景。
