冲压设备核心传动连接金属构件

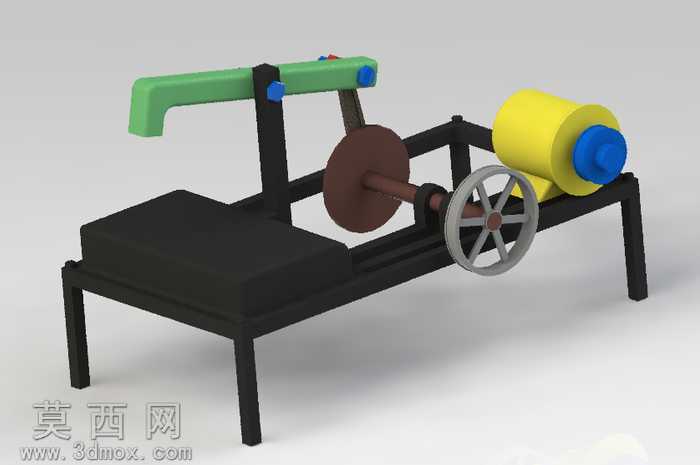

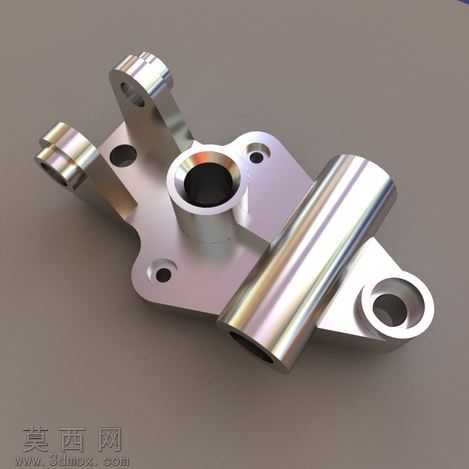

本作品为冲压设备配套的核心传动连接金属构件，采用三维参数化建模方式完成全结构设计，建模阶段优先梳理构件的功能逻辑：该构件承担冲压作业中旋转运动转往复直线运动的传动衔接作用，因此建模时首先确定核心基准轴系，以中部大直径轴孔为旋转支撑基准，依次定位侧部铰接孔位、端部套筒安装位、底板固定孔的相对位置，确保各装配基准的同轴度、平行度公差符合机械设计规范。建模过程中对构件的过渡圆角、安装倒角、孔位沉台等细节做了完整还原，避免简化结构导致的装配干涉问题，所有安装孔的孔径、孔距参数均匹配通用冲压设备的装配标准，可直接用于虚拟装配验证。渲染阶段采用金属不锈钢材质，调整材质的反射粗糙度、金属度参数，还原机加工金属零件的表面质感，通过三点布光方案突出构件的曲面过渡、棱角结构与孔位特征，渲染视角选取斜向等轴测角度，可同时展示构件正面的固定底板结构、侧上方的铰接耳结构、斜向布置的套筒传动结构，清晰呈现各部分的连接关系。材质设置上区分了不同加工面的质感差异：轴孔内壁做了精加工的高光金属效果，底板平面为普通铣削的亚光金属质感，铰接耳的端面做了倒角高光处理，让渲染效果更贴近真实机加工零件的视觉表现。结构设计上，该构件通过底板的三个固定孔实现与设备机架的刚性连接，中部大直径轴孔穿装主轴提供旋转支撑，侧上方的铰接耳用于连接驱动连杆，斜向布置的长套筒用于安装冲压执行端的导杆，将主轴的旋转运动通过连杆传动转化为导杆的往复冲压动作，整体结构紧凑，力传递路径短，可有效降低传动过程中的能量损耗，各受力部位均做了加厚处理，避免长期冲压作业下的结构变形，同时在非受力区域做了减重孔设计，在保证结构强度的前提下降低构件自重，减少运动过程中的惯性冲击。设计过程中同步验证了构件的运动行程，确保往复运动过程中无结构干涉，各铰接部位的转动间隙控制在合理范围，兼顾传动精度与运动顺畅度。
