福特直列四缸汽车发动机结构展示

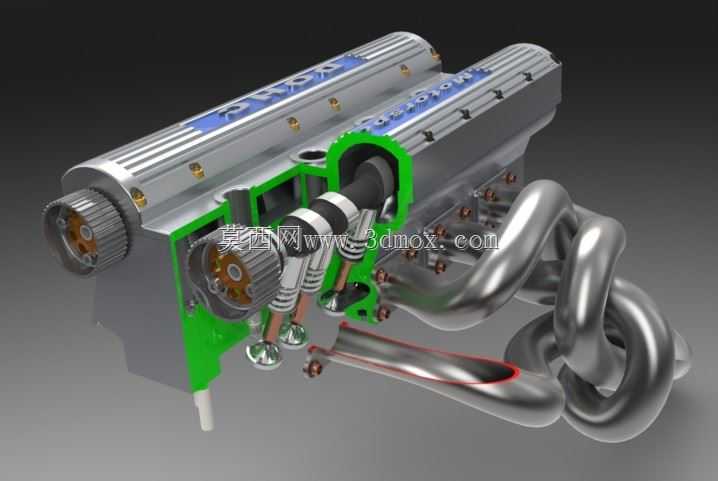

　　这款直列四缸汽车动力装置，是民用乘用车动力总成里应用覆盖度极高的构型，日常家用紧凑级轿车、入门级SUV乃至部分轻型商用载货车辆的动力舱内，都能见到同构型产品的身影，其结构成熟度经过数十年市场验证，维护便利性、制造成本与动力输出的平衡度表现突出，是小排量乘用车动力方案的主流选择。从结构拆解视角看，该模型完整还原了配气机构、曲柄连杆机构、进排气系统、缸体缸盖组件的相对装配关系，做了半剖处理的缸盖部分，可以清晰看到顶置凸轮轴、气门弹簧、气门挺柱的排布逻辑，每缸两进两排的气门布局，能在高转速工况下保证充足的进排气效率，兼顾低转速扭矩输出与高转速功率储备。外露的排气歧管采用等长弯折设计，每一段管路的弯折曲率、长度都经过匹配，

　　能有效降低各缸排气脉冲的互相干扰，提升排气顺畅度，同时为后续三元催化器、涡轮增压器的安装预留了标准接口位置，实际装车时排气歧管末端直接对接三元催化器总成，安装法兰的孔位、密封面平面度都符合乘用车排气系统的通用装配公差要求。缸体部分采用整体式铸铁/铝合金复合结构设计，曲轴箱与缸体上半部分集成铸造，既保证了曲轴运转时的结构刚性，又能通过合理的壁厚设计控制整体重量，缸套与缸体的配合采用过盈压装工艺，满足长期往复运动下的耐磨要求。前端的附件驱动轮系预留了发电机、空调压缩机、水泵的安装位，皮带轮的槽型、节圆直径都符合乘用车附件驱动的通用规格，实际装配时不需要额外改动支架即可适配主流外围附件。从安装边界来看，

　　该动力总成的悬置安装点分布在缸体两侧与变速箱对接端，三个悬置点的相对位置符合横置前驱车型的动力舱布局要求，进气侧预留了进气歧管、节气门体的安装法兰，燃油导轨、喷油器的安装位也在模型中做了还原，能直观看到喷油器与进气道的相对位置，为进气系统、燃油系统的匹配设计提供直观的结构参考。设计思路上，这款四缸发动机采用了长行程缸径行程比设定，侧重低转速区间的扭矩输出，匹配民用车型日常城市通勤的常用转速区间，减少驾驶员频繁换挡的操作强度，同时缸盖内部的冷却水道采用纵贯式设计，冷却液从缸体前端进入，流经各缸水套后从缸盖后端流出，能保证各缸工作温度均匀，避免局部过热导致的爆震、缸垫冲蚀等故障。配气机构的凸轮轴采用正时皮带/链条驱动，

　　前端的正时罩壳预留了张紧器、导轨的安装空间，维护时只需要拆卸前端罩壳即可完成正时系统的检查与更换，不需要拆解缸盖等核心部件，大幅降低后期维护的工时成本。进排气侧的附件布局充分考虑了日常维护的操作空间，机油滤清器、机油尺、加注口的位置都设置在易于触及的区域，日常保养时机油更换、滤芯拆装不需要举升车辆即可完成部分操作，符合民用车辆的使用维护需求。从实际用途出发，这类动力装置除了作为整车动力源外，其结构模型也常被用于职业院校汽修专业的结构教学、新入职结构工程师的动力总成构型认知培训，通过半剖的直观展示，能让学习者快速理解四缸内燃机的工作逻辑，各部件的运动关系，比二维图纸的展示效率提升数倍。在做整车总布置设计时，这类精准的三维结构模型可以直接导入总装环境，核对动力舱与周边部件的间隙，比如与防火墙、前纵梁、散热器框架的安全间隙，避免设计阶段出现干涉问题，减少后期样车试制阶段的改模成本。模型中还原的各密封面位置、螺栓排布，也能为密封件选型、螺栓扭矩设定提供结构参考，比如缸盖螺栓的排布顺序、螺栓间距，都符合内燃机设计的通用规范，能保证缸垫密封压力均匀分布，避免长期使用后出现漏气、漏水、漏油的三漏问题。
