内燃机气缸盖结构三维数模

　　在内燃机整机结构体系中，气缸盖是承担核心功能的关键部件，其安装位置处于气缸体顶部，通过缸盖螺栓与缸体实现刚性连接，结合面处依靠缸盖垫片完成密封，共同围合形成燃烧室的上部空间。从实际应用场景来看，该部件覆盖车用汽油机、柴油机、工程机械用内燃机、农用机械动力单元等多类动力设备，不同应用场景下的气缸盖在气道布局、冷却腔结构、安装点位上会根据动力输出需求做针对性调整，但核心功能逻辑保持一致。

　　从功能特性维度拆解，气缸盖首先要为进排气通道提供布设空间，新鲜空气与燃油的混合介质通过缸盖内的进气道进入燃烧室，燃烧做功后的废气则通过排气道导出，气道的流线形态、截面变化直接影响充气效率与排气阻力，是决定动力输出表现的核心结构要素。其次，气缸盖需要集成气门组件、火花塞（汽油机）或喷油器（柴油机）的安装基座，这些部件的安装孔位同轴度、密封面平面度直接影响配气机构的运行稳定性与燃烧系统的工作可靠性，若安装位存在形位公差超差，极易出现气门卡滞、密封不严、喷油雾化不良等故障。此外，气缸盖内部布设有连通缸体的冷却水道与润滑油道，冷却液在腔体内循环带走燃烧室传递的高热量，润滑油则为顶置凸轮轴、气门摇臂等运动部件提供润滑与散热，水道与油道的布局需要规避相互连通的风险，同时保证流道无死角，避免出现局部过热或润滑不足的问题。

　　从设计思路层面分析，气缸盖的结构设计需要平衡多维度的工程约束：首先是强度与刚度要求，燃烧室工作时会产生周期性的高温高压燃气冲击，缸盖需要在螺栓预紧力、燃气压力、热应力的多重载荷下保持结合面的平面度，避免出现翘曲变形导致燃气泄漏、冷却液渗入燃烧室等故障，因此在建模过程中需要对火力面（与燃气接触的底面）做厚度梯度设计，在螺栓连接位、气门座圈安装位做局部加强筋布局，分散应力集中点。其次是热管理需求，缸盖不同区域的工作温度差异极大，燃烧室中心区域、排气道周边温度最高，进气道区域温度相对较低，设计时需要引导冷却液优先流经高温区域，通过调整水道截面、设置导流结构让高温区域的冷却液流速更高，带走更多热量，避免局部热应力过大导致裂纹产生。再者是装配兼容性要求，缸盖的所有安装边界需要与缸体、配气机构、进排气歧管、燃油系统部件、冷却系统管路完全匹配，螺栓孔的位置度、结合面的粗糙度、安装凸台的高度公差都需要严格匹配整机的装配尺寸链，避免出现装配干涉或密封失效问题。

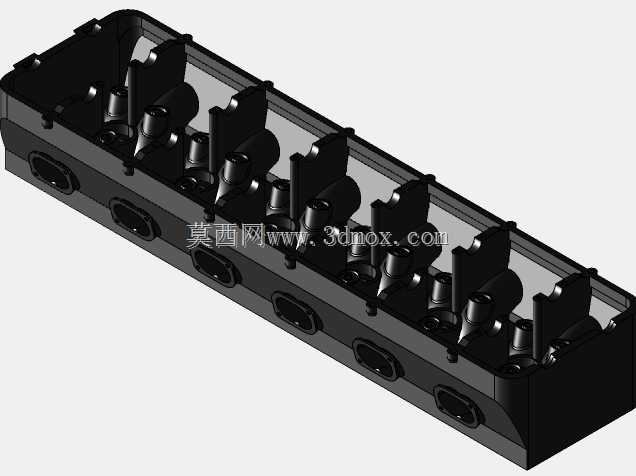

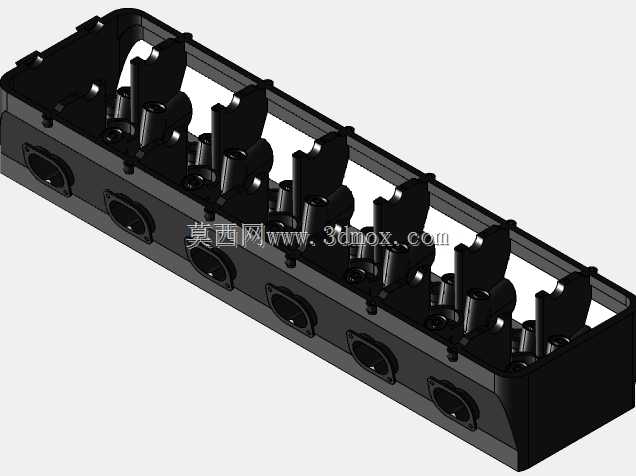

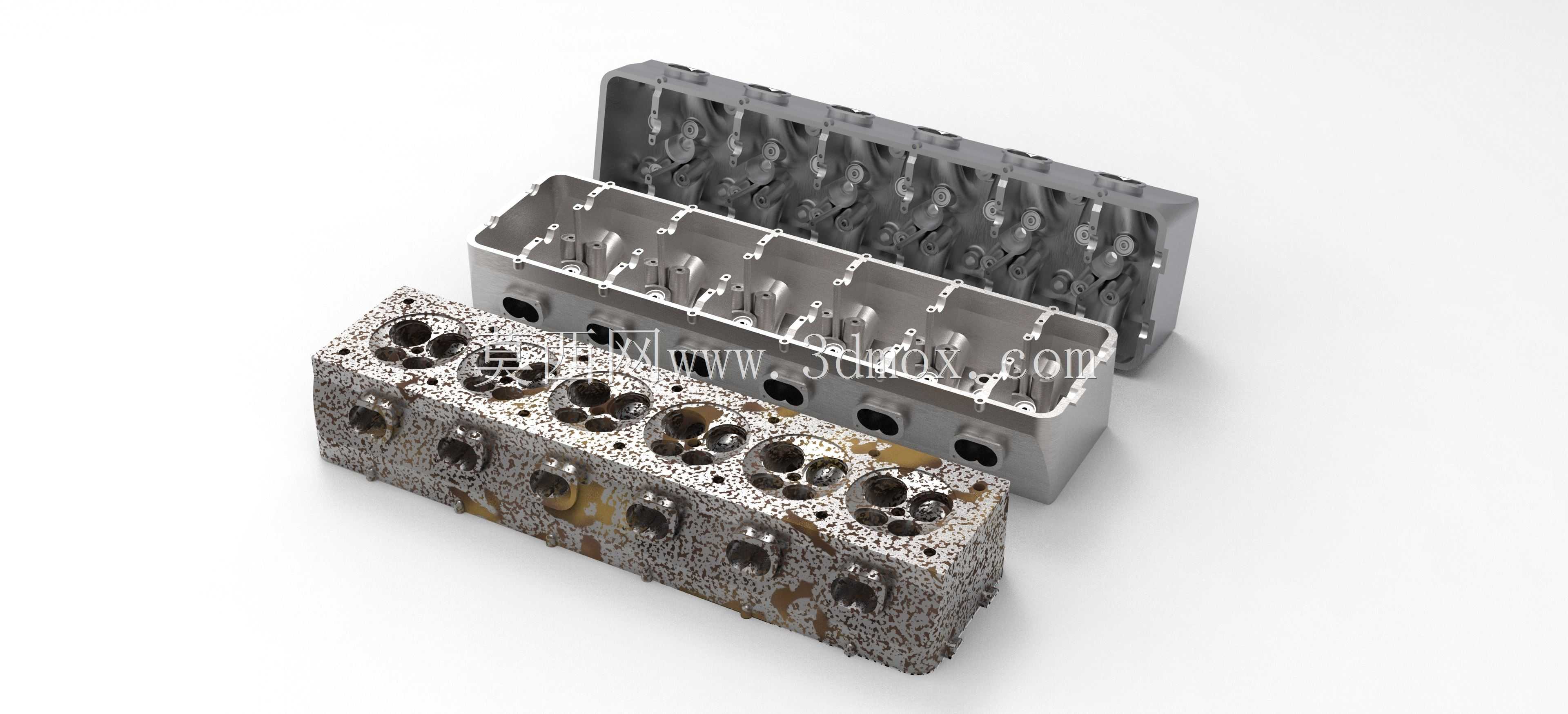

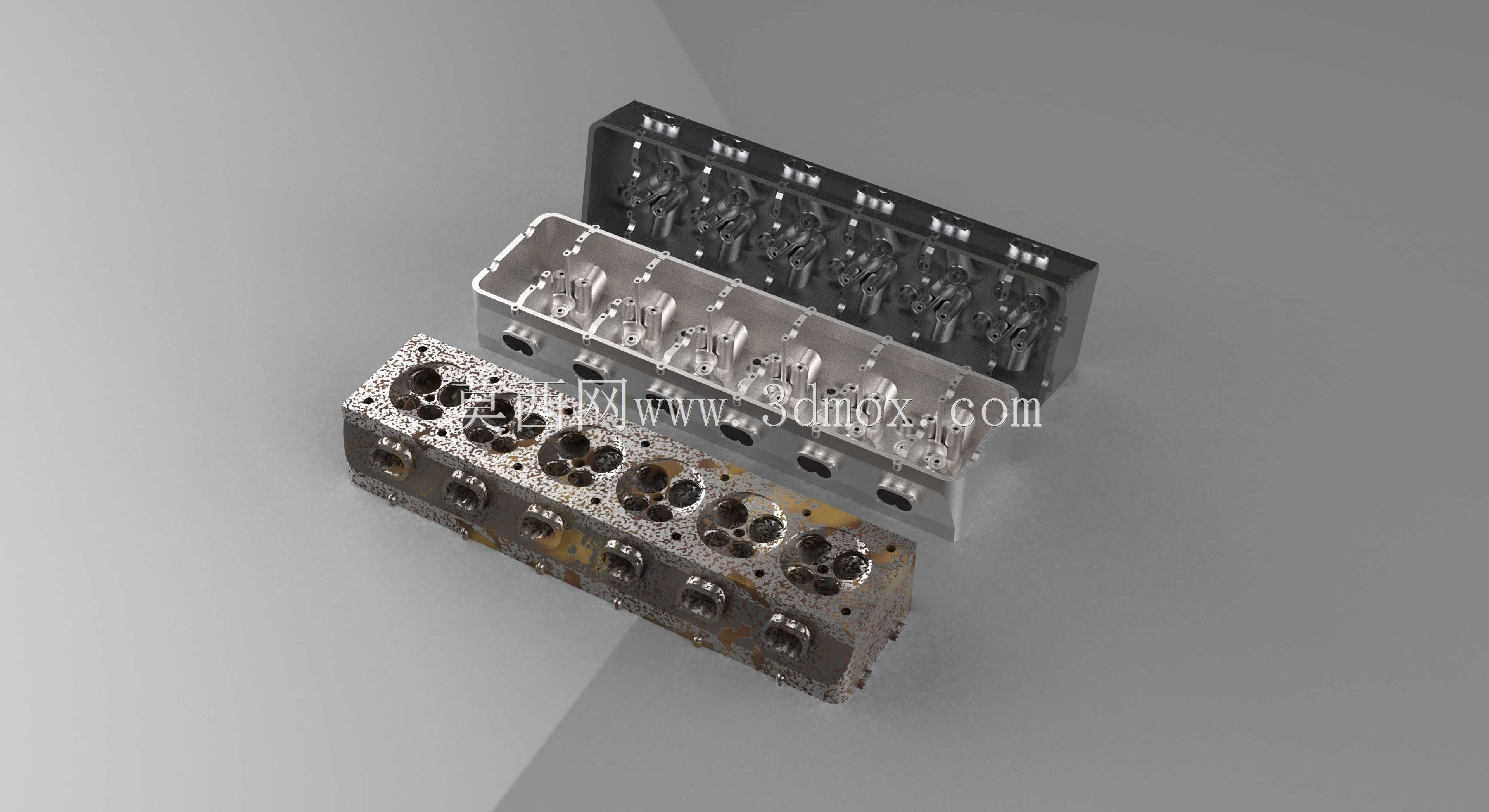

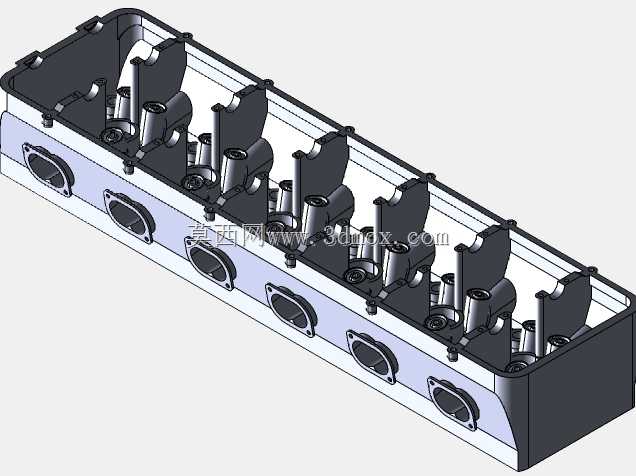

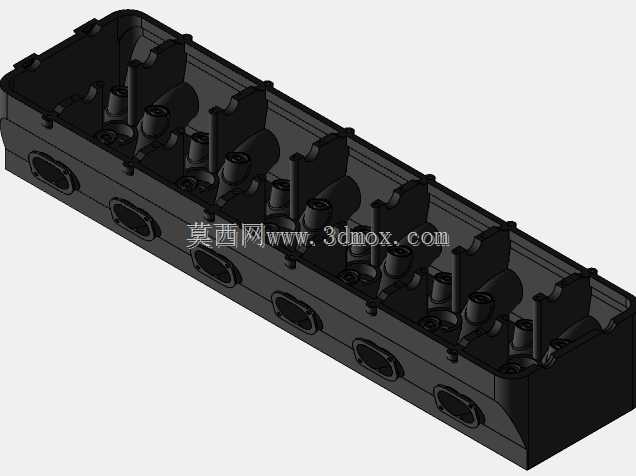

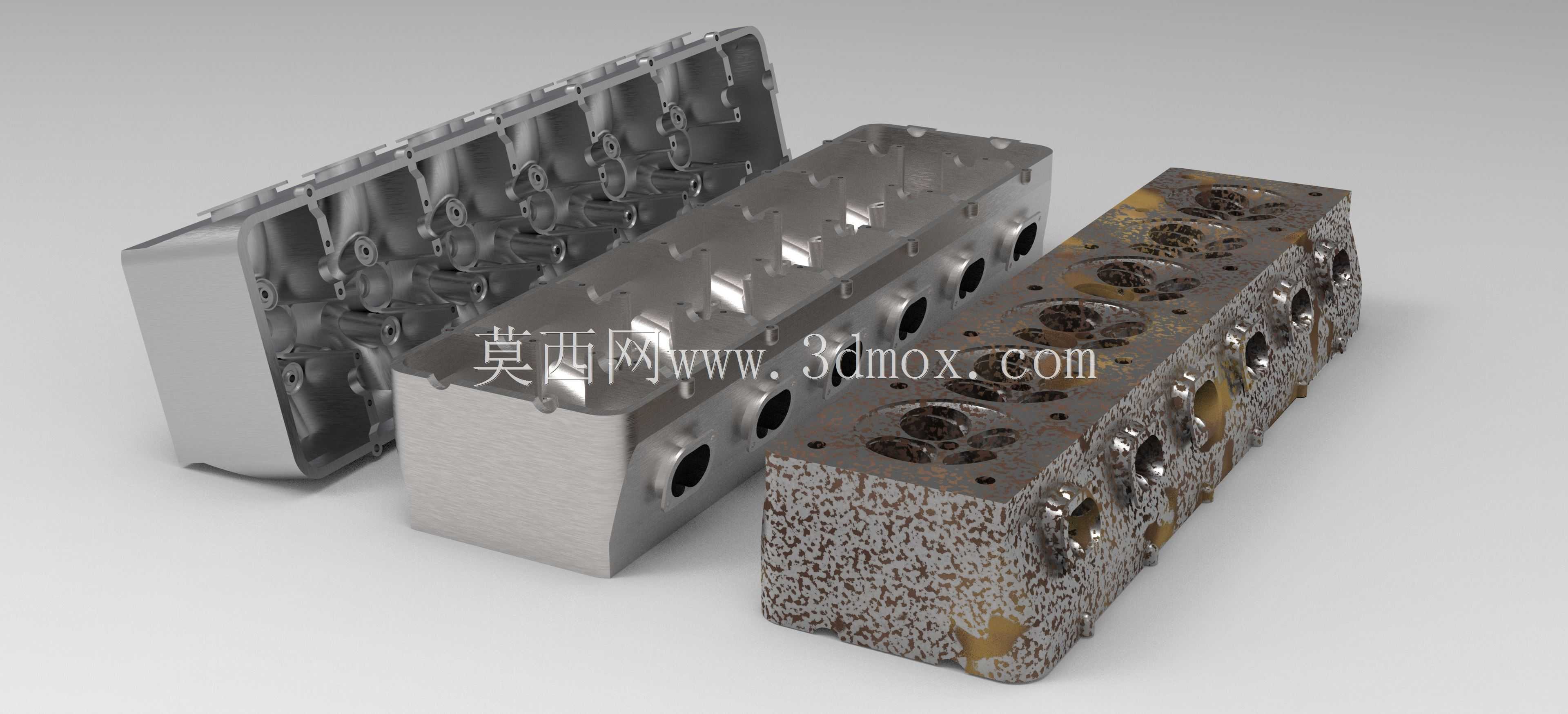

　　从外形尺寸与安装边界来看，该款直列布局的气缸盖整体为长条形箱体结构，长度方向对应气缸的排列数量，宽度方向覆盖缸体的顶面宽度，高度方向根据配气机构的布设形式（顶置凸轮轴或顶置气门）调整，底面为精加工的密封平面，平面度公差需要控制在0.05mm以内，保证与缸体、缸垫的贴合密封性。安装边界上，周向布设的缸盖螺栓孔按照等力矩分布原则排列，螺栓的拧紧顺序、力矩大小都有严格的工艺要求，避免装配时缸盖受力不均产生变形；侧面预留有进排气歧管的安装法兰面，法兰面的平面度、螺栓孔位需要与歧管密封垫完全匹配；顶面预留有气门室盖的安装位，以及凸轮轴轴承座的加工基准面；喷油器或火花塞的安装孔垂直于燃烧室顶面，孔位的同轴度、密封锥面的角度公差直接影响燃油系统或点火系统的安装密封性。在三维建模过程中，需要重点还原气道的复杂曲面形态、冷却水道的内部空腔结构、各安装孔位的形位公差基准，同时预留出壁厚均匀性的校验空间，避免出现壁厚突变导致的铸造缺陷，因为气缸盖多采用铸铁或铝合金铸造工艺成型，壁厚不均会导致冷却过程中收缩率不一致，产生内部缩松或表面裂纹，直接影响部件的使用寿命。
