本田CBX1000基础改型直列四缸动力单元

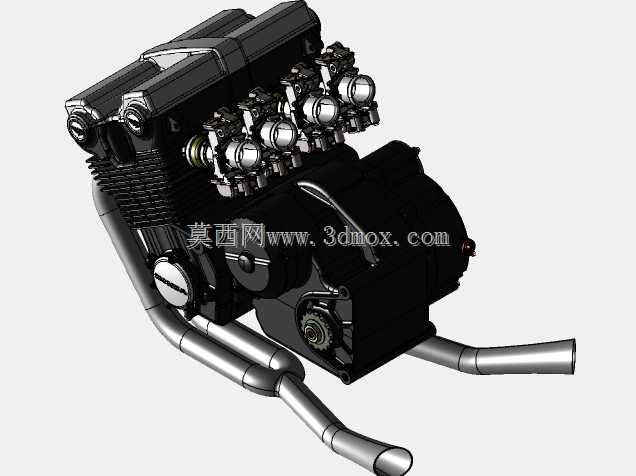

　　这款直列四缸动力单元的建模参考了经典公升级摩托动力平台的改款设计逻辑，在原有大排量直列机型的基础上调整了缸体布局与周边附件的安装位置，适配中小排量定制车型的动力改装与整车开发需求。从实际应用场景来看，这类动力单元主要面向复古定制摩托、赛道改装车以及小众特种四轮全地形车的动力配套，不同于量产市售机型的通用化设计，改款后的机型在安装吊耳位置、排气接口角度上做了针对性调整，能够适配更多非原厂车架的安装需求，省去改装过程中重新切割焊接车架的工序，降低定制开发的结构改动量。

　　从功能特性上看，该动力单元保留了直列四缸机型高转输出平顺、动力响应快的核心优势，缸盖部分的配气机构采用了双顶置凸轮轴的布局，每缸四气门的进排气配置能够保证高转速区间的进气效率，四个独立化油器的安装位做了定位凸台设计，装配时可以直接通过凸台定位保证安装同轴度，避免出现进气负压不均导致的单缸工作异常。曲轴箱部分采用了上下分体式的结构设计，合箱面的密封槽宽度与深度按照常规密封胶涂覆工艺设置，既可以保证密封性能，也不会出现合箱时密封胶被挤压进入油道的问题。左侧的磁电机盖与右侧的离合器盖都设置了加强筋结构，既可以提升壳体的刚性，也能在车辆发生侧倾时优先接触地面，避免壳体破裂导致机油泄漏。

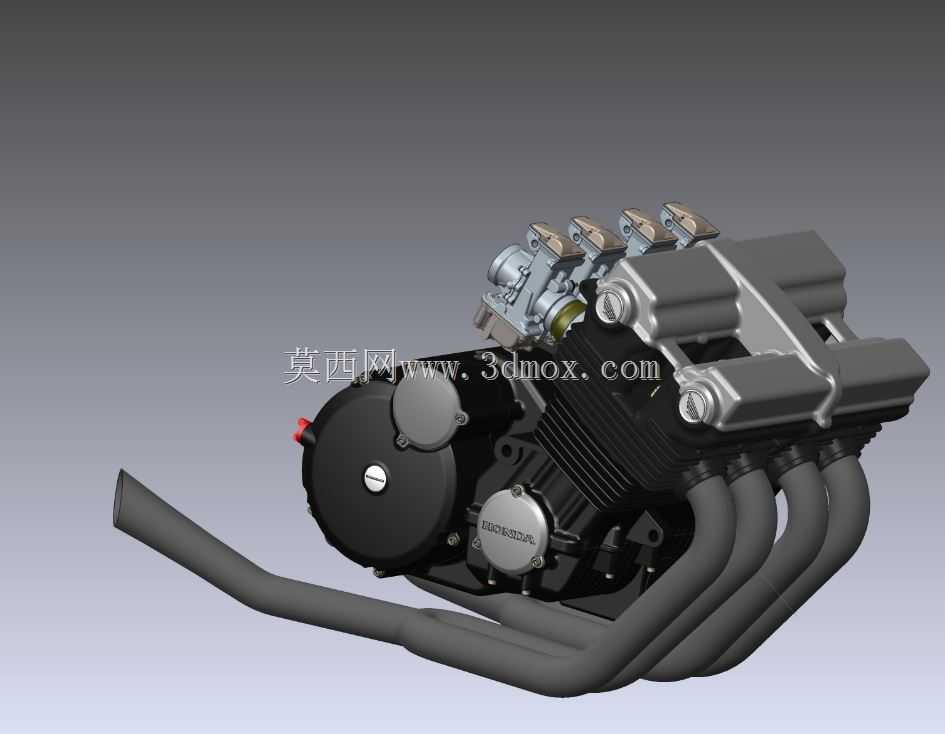

　　设计过程中首先确定了曲轴的中心高度作为整车安装的基准，所有安装吊耳的位置都围绕这个基准做公差匹配，前侧的三个安装吊耳孔位同轴度控制在0.02mm以内，后侧的两个安装点采用了橡胶减震衬套的安装位设计，能够缓冲动力运行时的振动传递到车架，提升骑行时的舒适性。排气系统采用了四出一的不等长芭蕉头段设计，每一段排气歧管的弯曲半径都经过气流走向优化，避免出现排气干涉影响各缸的排气效率，歧管与缸盖排气口的连接法兰采用了平面密封结构，法兰厚度设置为8mm，能够保证长期高温工作下不会出现翘曲变形导致的排气泄漏。

　　外形尺寸方面，整机宽度控制在420mm以内，能够适配大多数双摇篮车架的内部安装空间，不会出现宽体引擎蹭到车架立管的问题，整机高度从油底壳底部到化油器顶部的尺寸为580mm，安装时可以保证油箱底部与化油器之间留有至少30mm的间隙，方便布置燃油管路与油门拉线。油底壳的最低点比安装吊耳的安装平面低25mm，既保证了足够的机油存储量，也不会在车辆过坎时出现油底壳磕碰地面的问题。进气侧的化油器安装面与缸体进气道的角度设置为15度，能够保证空滤接口的安装空间，不会出现空滤与车架上管干涉的情况。

　　从结构细节来看，正时链条的张紧器安装位设置在缸体后侧，采用了自动液压张紧的结构，不需要定期手动调整张紧度，降低后期维护的工作量。机油泵采用了转子式结构，安装在曲轴箱前端，由曲轴直接驱动，能够保证各个转速区间都有足够的机油压力供给曲轴轴承、凸轮轴轴承等摩擦副。冷却系统采用了自然风冷的结构，缸体与缸盖上的散热片厚度为2mm，片间距为8mm，既保证了足够的散热面积，也不会因为散热片过密导致泥沙堵塞影响散热效果。启动电机安装在曲轴箱上方后侧，与启动离合器的齿轮啮合间隙控制在0.1-0.2mm之间，能够保证启动时齿轮啮合顺畅，不会出现打齿的异常磨损。
