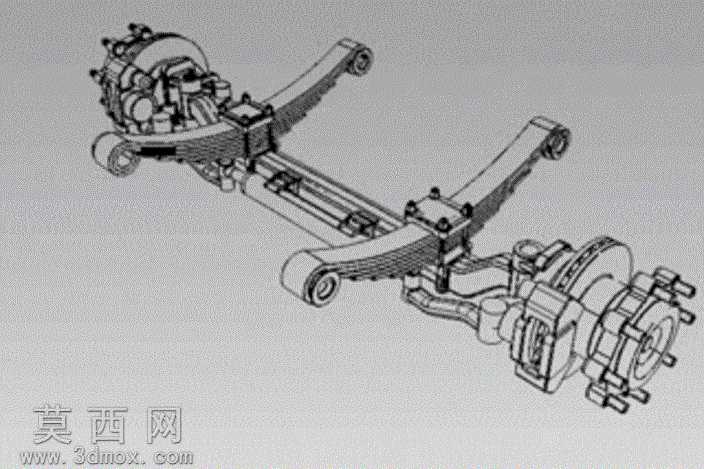

卡车悬架钢板弹簧车桥总成三维结构

本模型为卡车底盘前悬架与转向驱动桥配套的钢板弹簧总成结构，采用三维建模软件完成全参数化构建，完整还原了载货汽车底盘承载部件的真实装配关系。建模过程中首先依据商用车底盘设计规范确定核心参数，以钢板弹簧的弧高、片数、刚度特性为基础，逐片构建弹簧钢片的曲面特征，每片弹簧的端部卷耳结构、中心螺栓定位孔、骑马螺栓安装位都按照实际加工尺寸绘制，保证各钢片叠装后的贴合间隙符合实车装配公差要求。模型同时还原了两端的吊耳连接结构，卷耳内部的衬套安装位、与车架连接的销轴结构都做了精细化处理，清晰展现了钢板弹簧作为弹性元件如何通过吊耳实现与车架的铰接，满足车辆行驶过程中的弹簧形变伸缩需求。与钢板弹簧配套的车桥部分，完整构建了转向节、制动盘、制动卡钳、轮毂轴承单元的装配结构，转向节与车桥本体的连接位、制动盘的通风散热结构、卡钳的活塞安装腔、轮毂的螺栓孔分布都按照真实车桥结构还原，骑马螺栓将钢板弹簧中部与车桥刚性固定的装配关系也做了清晰呈现，能够直观展示弹性元件与承载桥体的连接逻辑。建模过程中对各部件的材质属性做了对应区分，钢板弹簧部分定义为弹簧钢材质，车桥壳体为铸钢材质，制动盘为灰铸铁材质，衬套为橡胶复合材质，不同材质的外观质感在模型中做了差异化表现，方便后续做渲染展示或结构运动仿真。整个模型的设计思路围绕商用车底盘承载系统的功能逻辑展开，没有冗余的装饰性特征，所有结构都服务于承载、缓冲、传力的实际功能，既可以作为商用车底盘设计的参考样例，也能够用于机械专业教学中讲解钢板弹簧悬架的工作原理，帮助学习者理解载货汽车底盘如何通过钢板弹簧的形变过滤路面颠簸，同时传递纵向、横向载荷，配合车桥与制动系统完成车辆的行驶与制动动作。模型各部件为独立可编辑的特征，支持修改弹簧片数、弧高、车桥轮距等参数，适配不同吨位卡车的底盘设计参考需求。
