卧式工业承压储存罐体结构设计

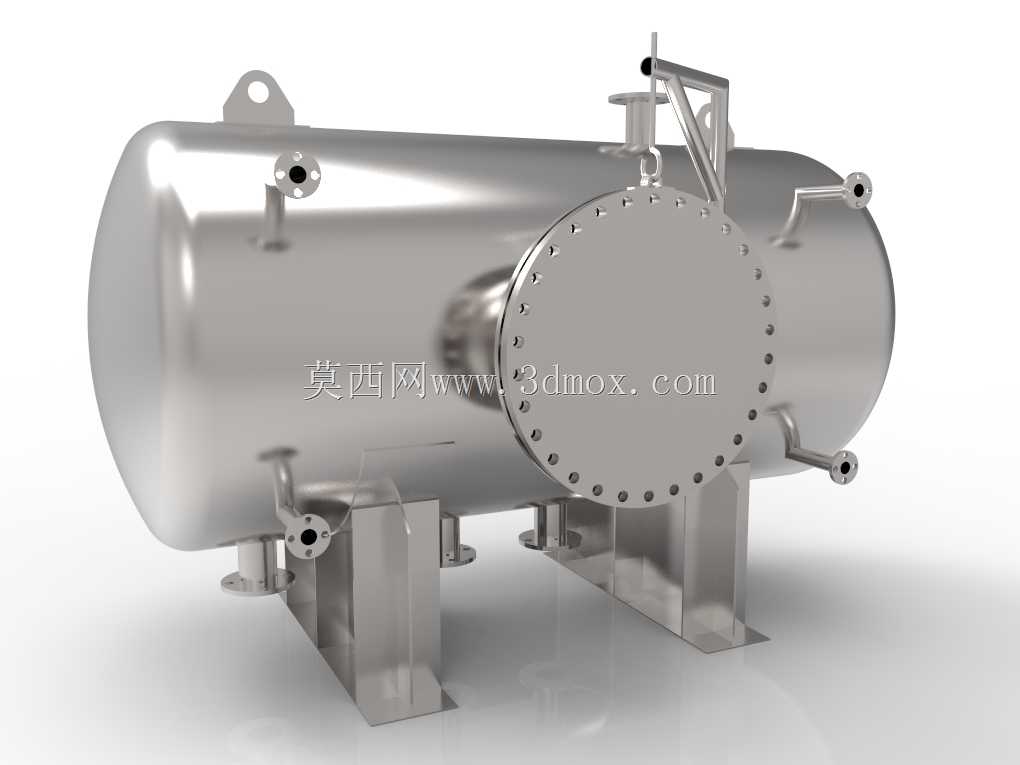

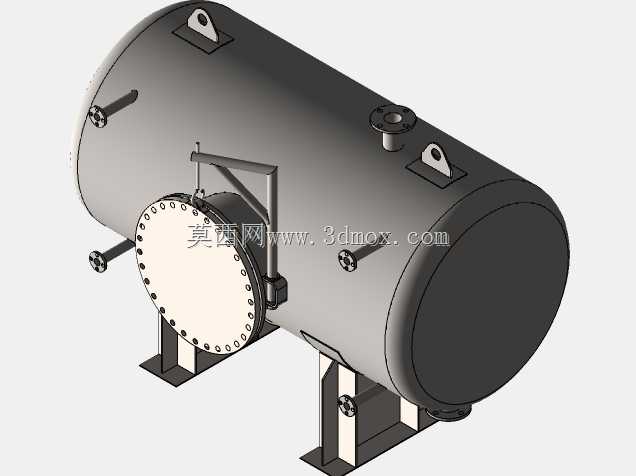

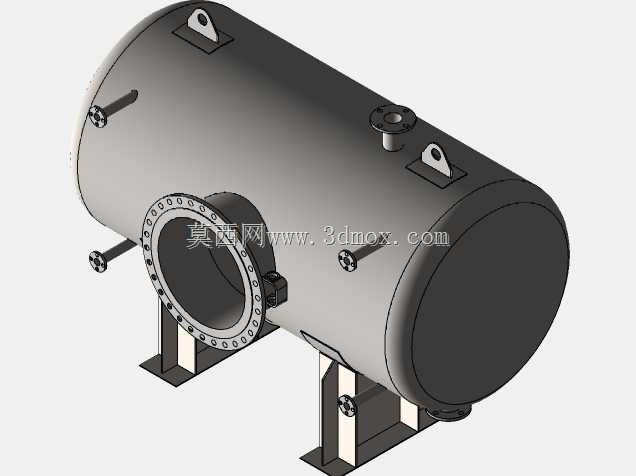

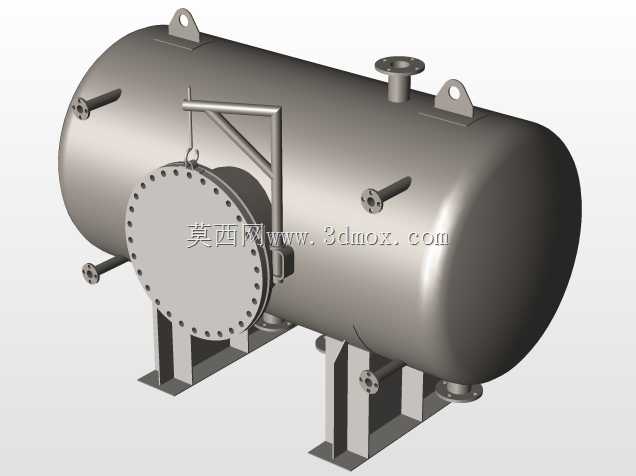

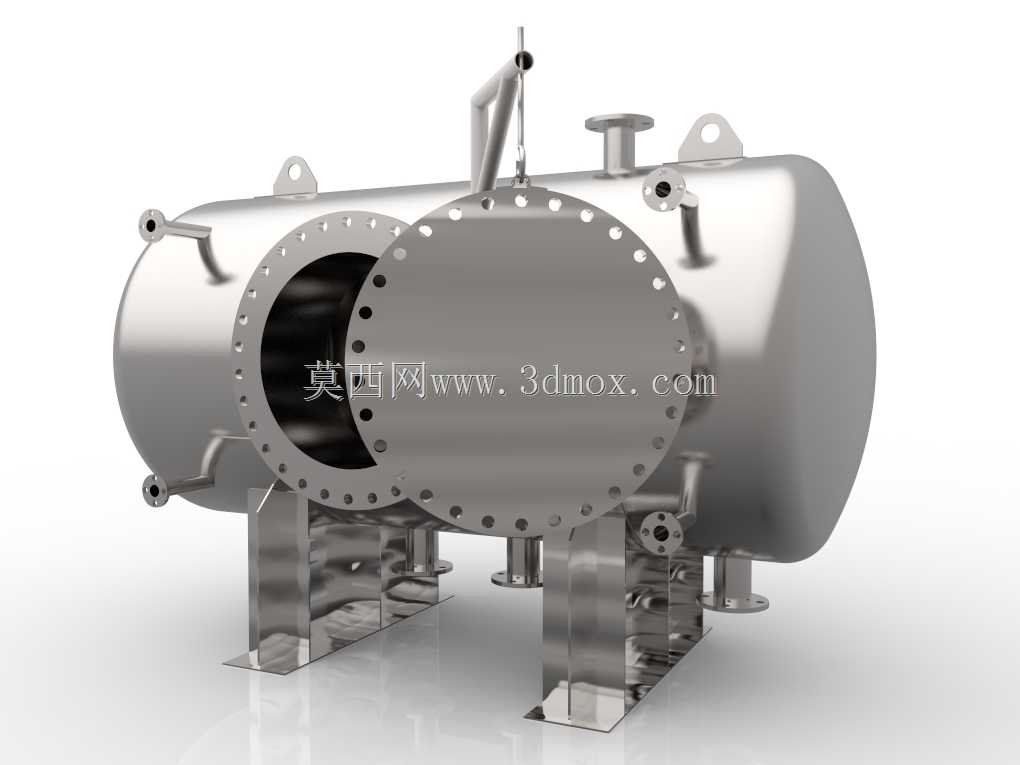

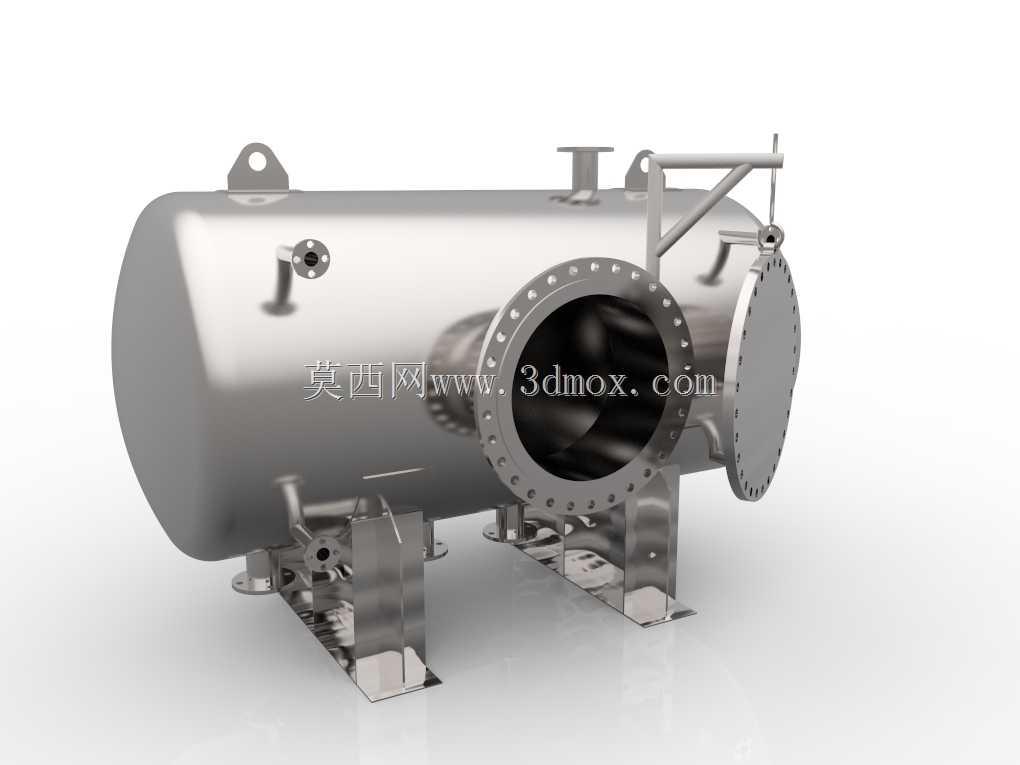

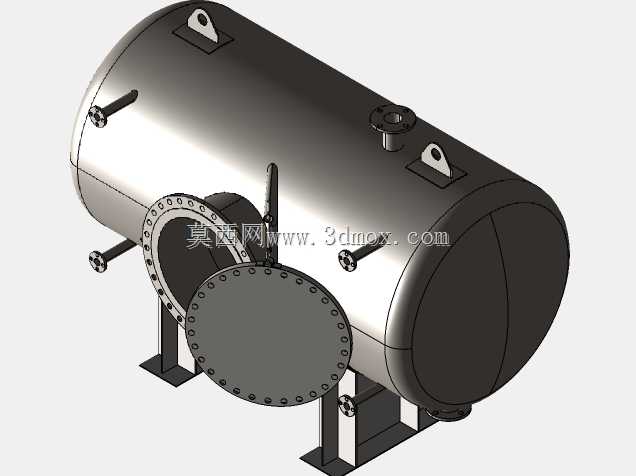

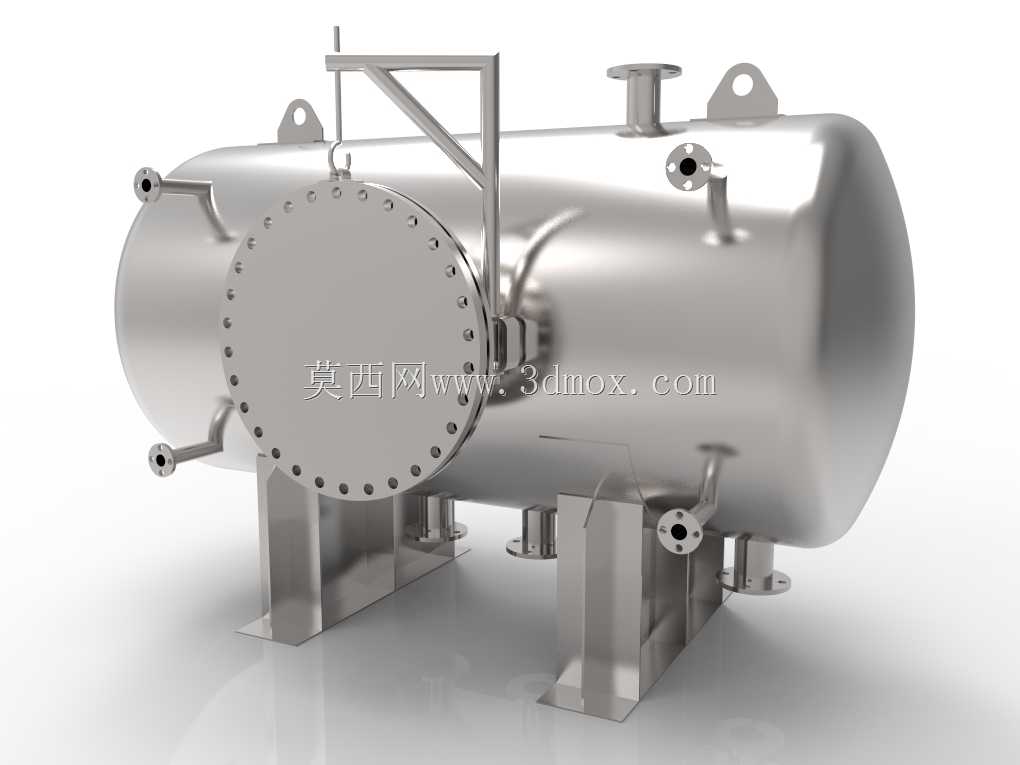

这款卧式承压储存罐体，是流程工业领域用于介质储存与缓冲的核心承压设备，广泛应用于石油炼化、精细化工、食品制药、市政水处理、集中供热等多个行业场景，可在带压工况下稳定储存气体、液体或气液混合类工艺介质，也可作为工艺管线间的缓冲罐、分离罐配套使用，平衡系统压力波动，保障整套生产流程的连续稳定运行。从功能特性来看，罐体采用卧式布置结构，相比立式储罐拥有更低的安装重心，对场地基础的承重要求更友好，同时卧式结构能让内部介质的液位波动更平缓，配套液位、压力监测元件的测量精度更稳定，适合大容积、中低压工况下的长期连续使用。罐体端部采用带螺栓孔的法兰快开结构设计，无需整体切割罐体即可完成内部检修、杂质清理与易损件更换，大幅降低设备后期运维的时间与人力成本；筒体上分布的多规格接口，可分别对接进料管线、出料管线、安全泄压装置、压力监测仪表、放空管路等配套部件，满足不同工艺场景的管路对接需求；顶部设置的吊耳结构适配车间吊装与现场安装作业，底部的鞍式支座采用加宽支撑面设计，可将罐体满载时的重量均匀传递到安装基础上，避免局部应力集中造成的结构变形，同时支座预留的安装孔位可配合地脚螺栓完成设备固定，抵御运行过程中的管路振动与介质冲击。在设计思路上，整体结构围绕承压安全性与使用便捷性展开，筒体壁厚根据常用中低压工况的承压需求做匹配设计，法兰密封面采用平面密封结构，配合密封垫片可实现可靠的压力密封，杜绝介质跑冒滴漏问题；所有外接接口的位置排布充分考虑现场管路的走线习惯，避免接口间距过小造成的安装干涉，同时预留了足够的仪表安装操作空间，方便后期运维人员的日常巡检与操作。从安装边界来看，卧式结构的整体长度大于直径，安装时需预留端部法兰开启的操作空间，以及侧面接口的管路对接、阀门操作空间，底部鞍座的间距根据罐体整体长度做合理分配，保障支撑受力均匀，安装基础需做水平找平处理，避免罐体倾斜造成的局部应力过载，影响长期使用的结构安全性。
