摩托车LH侧气缸总成剖视结构设计

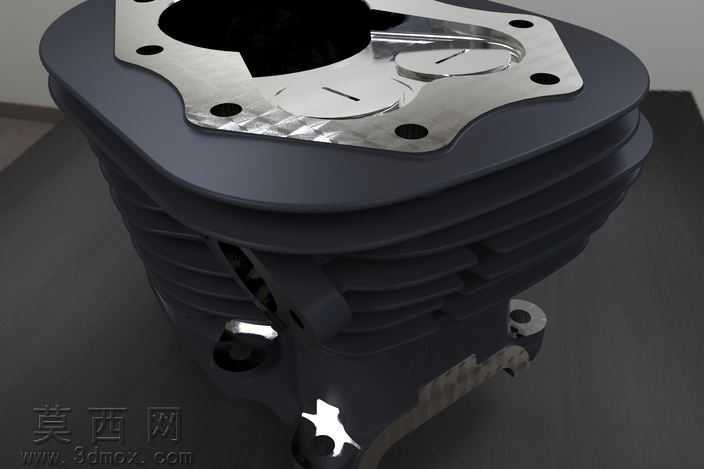

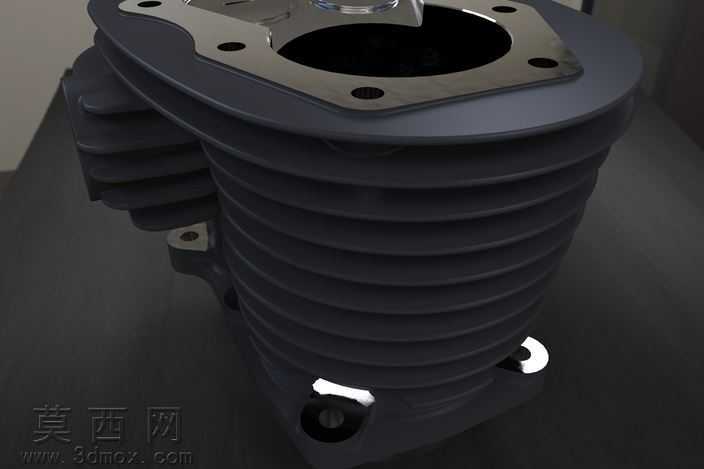

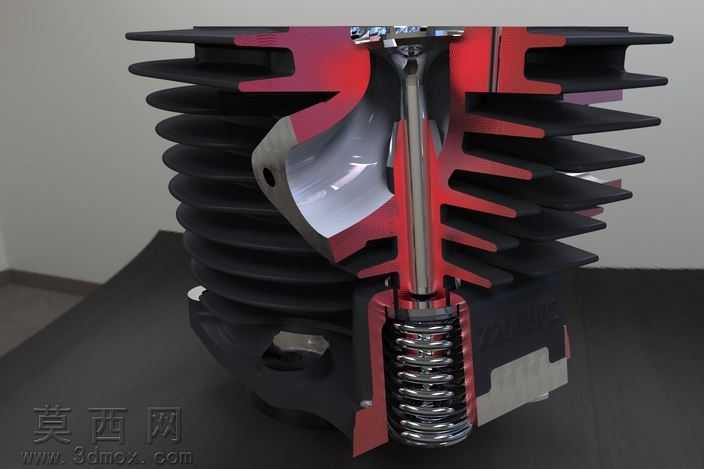

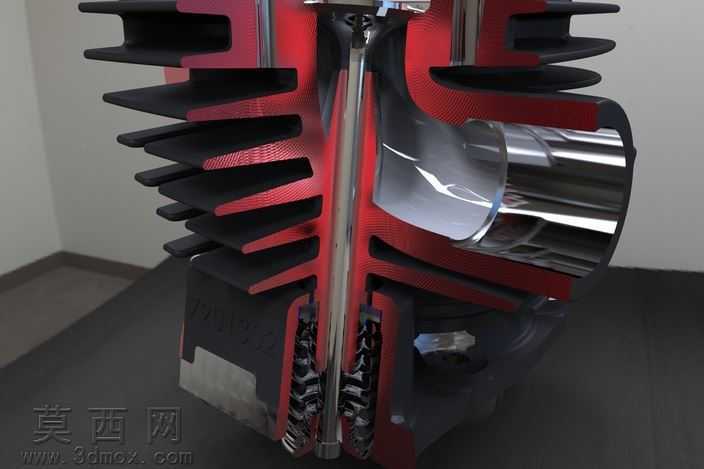

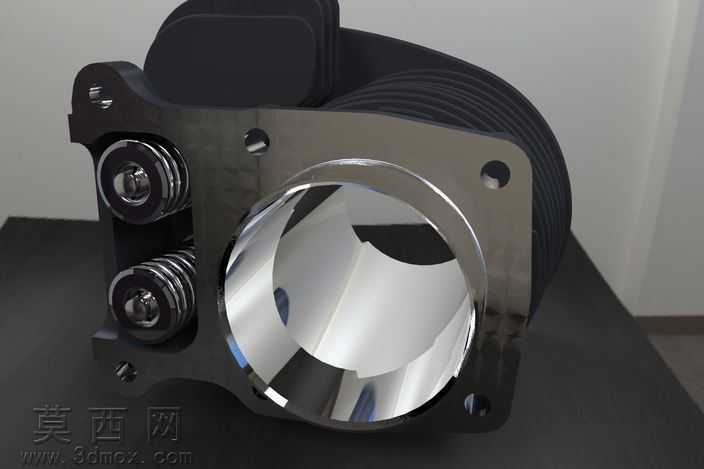

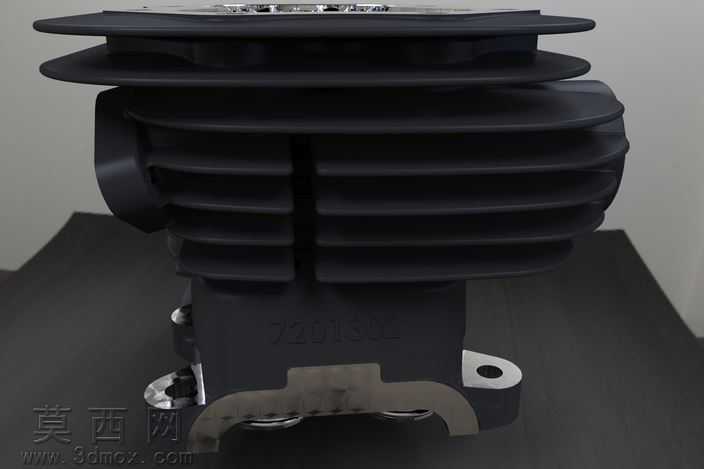

本作品为摩托车左侧气缸的完整三维建模设计，采用剖视展示形式直观呈现气缸内部的核心结构与装配关系。建模阶段以真实M72摩托车LH缸的实物测绘尺寸为基准，在三维软件中先完成气缸本体的基础轮廓构建，精准还原风冷气缸特有的多层环形散热鳍片结构，每一片鳍片的厚度、间距、外轮廓弧度都严格参照实物参数，保证散热结构的形态还原度，鳍片边缘的圆角过渡、安装定位孔的位置与尺寸都经过反复校准，确保与实机装配逻辑完全匹配。剖视区域的建模重点还原了气缸内部的进排气道走向、气门组件、复位弹簧与缸筒内壁的配合关系，进排气道的曲面做了顺滑过渡处理，还原原始设计中排气口的偏移结构特征，气门杆的同轴度、弹簧的螺距与圈数都按照实物比例精准复刻，剖切面的位置经过反复调整，能够同时展现气道形态、气门装配状态、弹簧压缩结构与缸体散热层的分层关系，让观看者可以清晰理解气缸内部的工作逻辑。材质渲染阶段针对不同部件做了差异化的材质参数调试，气缸本体的散热鳍片部分采用哑光黑色耐高温金属材质，还原铸铁缸体的磨砂质感与轻微的使用痕迹；剖视露出的缸筒内壁、气门组件采用抛光金属材质，模拟精加工金属表面的高光反射效果；气门复位弹簧采用亮面弹簧钢材质，还原金属弹簧的冷作光泽；剖切面的红色标识层做了半透明哑光材质处理，既清晰区分剖视区域与外部结构，又不会遮挡内部组件的展示。设计过程中完整保留了原气缸的结构特征，包括排气口相对于右侧气缸的偏移设计，还原原始设计中为适配车架安装做出的结构调整，所有部件的装配关系都经过干涉检查，确保各组件之间的配合间隙符合机械设计规范，同时附带多个剖切视角的展示方案，可以从不同角度观察气缸的进排气端口结构、内部组件布局与外部安装位的对应关系，完整呈现这款经典摩托车气缸的设计细节与结构特点。
