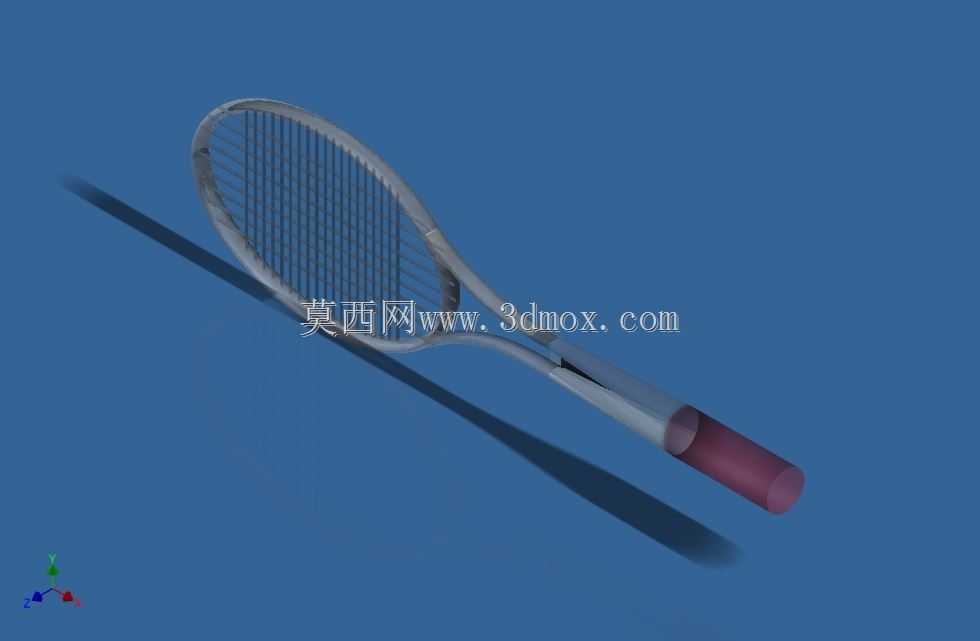

网球拍结构三维数字设计模型

　　在体育器材的结构研发环节，网球拍的三维建模是产品落地前的核心验证环节，不同于普通民用消费品的外观建模，这类运动器材的结构设计需要同时兼顾力学传递效率、握持舒适度与击打反馈精度，每一处曲面曲率、截面厚度的调整都会直接影响使用者的实际体验。从实际应用场景来看，这类结构模型可直接对接后续的模具开模、样件打样流程，也能用于运动生物力学的仿真分析，帮助研发人员验证不同挥拍角度下的拍体受力分布，避免拍框在高速击打过程中出现应力集中导致的断裂问题。

　　设计过程中首先要明确拍体的受力传递路径：击球瞬间网线产生的形变冲击力会先传递到拍框，再通过拍喉部位的过渡结构传导至拍杆，最终分散到握柄区域被握持的手掌抵消，因此拍喉部位的过渡曲面不能做简单的圆弧处理，需要根据不同位置的受力大小调整截面的壁厚，受力集中的三角区位置要适当增加内部加强筋的排布，同时控制整体重量不超出职业赛事的器材重量规范。拍框的截面设计并非规则椭圆，靠近拍喉的下侧框体截面更偏厚，用来承接网线传导的交变冲击力，靠近拍顶的上侧框体截面适当做薄，降低挥拍过程中的空气阻力，框体上的线孔排布要和网线的张力分布匹配，甜区位置的线孔间距适当缩小，提升该区域的击打反馈精度，边缘区域的线孔间距逐步放大，兼顾拍框的整体结构强度。

　　握柄部分的设计需要贴合人体手掌的握持形态，柄体的截面做带微弧的八边形结构，每个平面的角度对应手指的握持贴合位置，柄体末端的膨大结构要做圆滑过渡，避免挥拍过程中球拍脱手飞出，握柄和拍杆的连接位置要设计同轴的定位止口，保证两者装配后的同轴度误差控制在合理范围内，避免击打过程中出现拍体晃动的问题。拍杆部分的锥度设计要匹配整体的重量分配，从拍喉到握柄方向的截面逐步收窄，在保证抗扭刚度的前提下尽可能降低拍体的整体重量，让整拍的平衡点落在靠近握柄的合理区间，适配不同打法类型的使用者需求。

　　从安装边界来看，整拍的外形尺寸需要符合主流网球赛事的器材规范要求，拍面的长宽尺寸、拍体总长度都要控制在规则允许的范围内，网线的张紧行程要预留足够的调节空间，满足不同使用者对网线张力的个性化调整需求。建模过程中所有的曲面都要做G2连续处理，避免后续开模过程中出现曲面棱角导致的应力集中问题，各个部件的装配间隙要预留出后续表面处理的涂层厚度，保证样件装配后的配合精度符合设计要求。这类三维模型在实际研发中还可以对接有限元分析软件，模拟不同力度击球时的拍体形变量，反复调整各个部位的壁厚与加强筋位置，在保证结构强度的前提下最大化降低拍体自重，减少使用者长时间挥拍的体力消耗，同时提升击打过程中的操控精准度。
