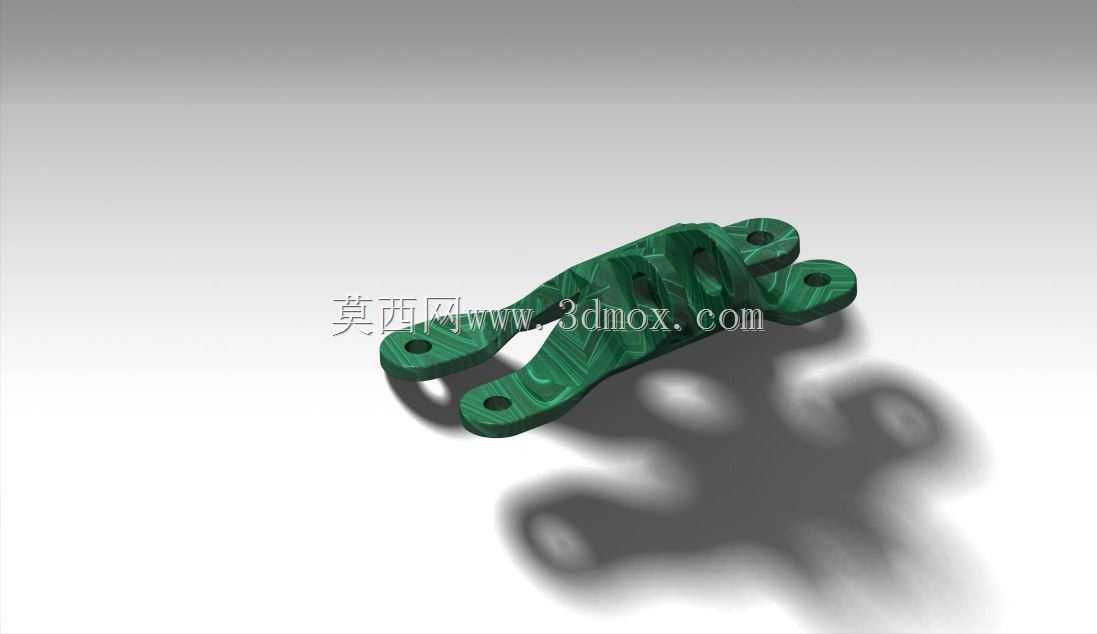

轻量化多孔位通用电气安装固定支架

　　在工业电气布线、控制柜内部组件固定、小型电气模块安装的场景中，这类支架的使用频率极高，不管是低压配电回路里的小型继电器座固定，还是自动化设备侧挂的传感模块安装，亦或是户外小型电气终端的壁挂支撑，都需要这类兼顾安装适配性与结构强度的支撑构件。不同于常规厚重的金属折弯支架，这款支架在结构设计上做了大幅的拓扑优化，在保证安装点受力强度满足常规电气组件承重要求的前提下，去除了非受力区域的多余材料，整体质量相比同规格实心折弯支架减少75%，不管是做设备轻量化减重，还是降低物料运输、安装过程中的搬运负荷，都有明显的实际价值。

　　从安装边界来看，支架两端预留的多组同轴安装孔，孔位间距做了通用化适配，既可以适配M4、M5规格的常规电气安装螺丝，也能兼容市面常见的35mm标准导轨卡扣的固定点位，不需要额外做孔位二次加工就能直接适配多数通用安装场景。支架中部的弧形过渡结构，不是单纯的造型设计，而是对应电气布线时的线缆走向预留了过线空间，固定电气模块的时候，模块引出的控制线、电源线可以顺着支架中部的凹陷区域排布，不会出现线缆被支架棱边挤压破损的问题，同时弧形结构也提升了支架整体的抗扭刚度，在单侧受力的安装场景下，不会因为长期负载出现支架翘曲变形的情况。

　　实际选型使用的时候，需要注意这款支架的承重边界，因为做了轻量化的材料去除，它更适合单点位负载不超过2kg的电气组件固定，比如小型接线端子排、微型开关电源、信号转换模块这类自重较轻的电气部件，如果是固定重型接触器、大容量变压器这类自重较大的电气组件，还是需要选择加厚款的重载支架。支架的安装面做了平整化处理，和被固定电气组件的接触面没有凸起的加强筋，不会出现组件安装后倾斜、贴合不严的问题，固定螺丝锁紧的时候，受力可以均匀分布在整个接触面上，避免局部应力集中导致的支架开裂或者组件外壳破损。

　　从设计思路上看，这款支架没有采用传统的等厚度板材折弯工艺对应的结构，而是用一体化的成型结构做了受力路径的优化，所有的安装孔位周围都做了局部的材料加厚，螺丝锁紧的时候的压应力可以通过加厚区域分散到整个支架的受力筋上，不会因为螺丝锁紧力过大导致孔位周围开裂。支架上的镂空区域除了减重之外，也兼顾了散热的作用，固定发热的电气模块时，模块背面的热量可以通过镂空区域形成空气对流，降低模块工作时的积热问题，延长电气组件的使用寿命。

　　在户外使用场景下，这款支架的结构也不容易积灰积水，镂空区域可以让雨水、灰尘直接穿过，不会在支架表面留存导致锈蚀问题，相比封闭的槽型支架，后期维护清理的工作量更低。安装的时候既可以采用螺丝穿装的方式固定在安装板、墙面或者设备框架上，也可以配合扎带穿过镂空区域，将支架捆绑在圆管、型材等不适合打孔的安装基体上，安装方式的适配性更强，不需要针对特殊安装场景单独定制支架，能有效降低现场安装的物料准备成本，减少非标加工的工作量。

　　很多现场电气安装的场景里，经常会遇到标准支架长度不合适、孔位对不上的问题，这款支架的多组安装孔位预留了足够的调整余量，固定电气组件的时候，可以根据组件的实际安装孔距选择对应的孔位，不需要现场重新钻孔，也不会因为孔位偏差导致组件无法安装。支架的边缘都做了圆角过渡处理，安装布线的时候不会划伤施工人员的手部，也不会刮破线缆的绝缘层，符合电气安装构件的安全设计要求。在做三维建模选型的时候，这款支架的模型可以直接导入到电气柜装配模型里做干涉检查，提前确认安装位置和线缆走向，避免现场安装的时候出现和其他组件干涉、线缆长度不够的问题，提升电气装配的设计效率，减少现场施工的整改工作量。
