起重机吊钩三维结构设计

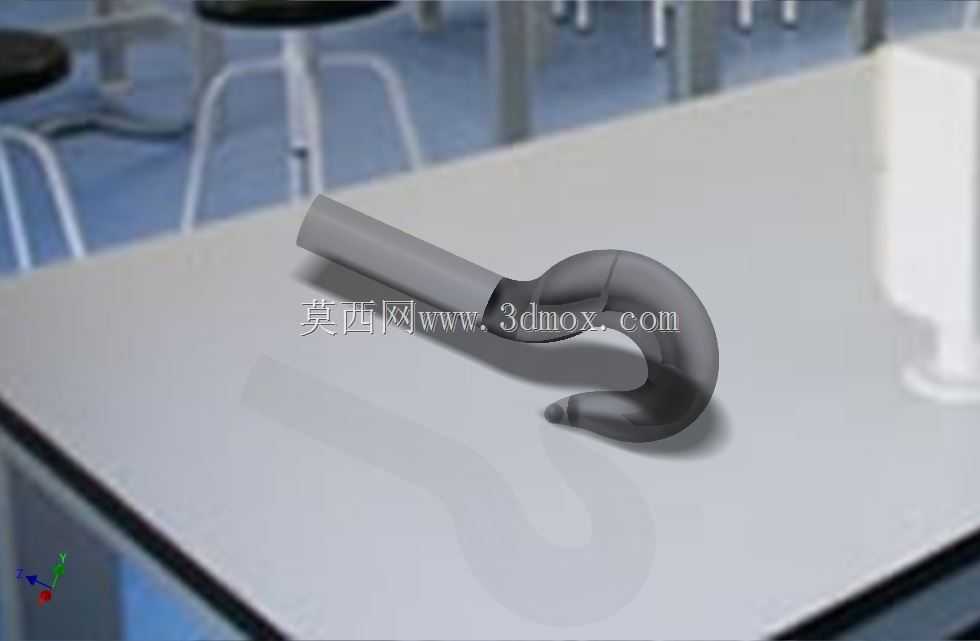

　　在起重作业场景中，吊钩是直接承载吊重的核心受力构件，广泛应用于车间桥式起重机、港口门座起重机、工程履带吊、随车吊等各类起重设备的起升机构末端，是连接起升钢丝绳/动滑轮组与被吊重物的关键传力部件，其结构合理性直接关系到起重作业的载荷传递稳定性与作业安全。从结构设计逻辑来看，该吊钩采用直柄配合弯钩的经典构型，直柄段为等截面圆柱结构，设计时需匹配对应吨位吊钩螺母的螺纹规格，安装时直柄穿过吊钩横梁的安装孔，通过推力调心滚子轴承与螺母实现轴向固定，同时允许吊钩在承载状态下绕竖直轴线360度回转，方便作业人员调整被吊重物的朝向，避免吊重扭转对钢丝绳产生附加扭矩。弯钩部分的曲率设计是整个构件的核心，钩身截面采用渐变的圆角梯形或圆形截面，

　　从直柄与弯段的过渡位置开始，截面尺寸随钩身曲率变化做对应调整，钩身危险截面位于钩喉内侧与直柄衔接的弯段起始位置，设计时需根据额定起重量计算该位置的拉弯复合应力，确保在额定载荷下应力值低于材料许用应力，同时预留足够的安全系数，一般起重吊钩的安全系数不低于4倍，以应对作业中可能出现的动载冲击、偏载起吊等极端工况。钩尖位置做了圆滑收头处理，避免尖锐边缘划伤吊装索具，同时钩身开口尺寸需匹配常用卸扣、钢丝绳吊索、吊装带的挂接尺寸，确保索具挂入后有足够的活动空间，不会在起吊过程中出现索具卡滞、滑脱的风险。从安装边界来看，直柄段的长度需匹配吊钩横梁的厚度、轴承安装位、锁紧螺母的安装高度，确保安装后吊钩的回转间隙符合要求，

　　不会出现轴向窜动过大或转动卡滞的问题；钩身的整体外轮廓尺寸需避开起重机的动滑轮组护板、重锤限位器等周边部件，保证吊钩起升到上极限位置时，不会与上方结构发生碰撞干涉。在实际作业过程中，吊钩除了承受竖直方向的吊重载荷，还需承受起升制动时的动载荷、小车或大车运行启停时的水平摆动载荷，以及歪拉斜吊时产生的附加弯矩，因此钩身的过渡圆角设计尤为关键，直柄与弯段的衔接位置采用大圆角平滑过渡，避免应力集中导致的疲劳裂纹产生，长期使用过程中该位置也是无损检测的重点排查区域，需定期检查是否存在裂纹、变形等缺陷。从功能特性上，该构型的吊钩属于通用锻造吊钩范畴，适配多数常规起重吊装场景，可搭配不同规格的动滑轮组实现不同额定起重量的吊装需求，

　　钩身的曲面设计保证索具受力后能自然滑向钩身受力中心位置，减少偏载带来的附加应力；直柄的圆柱面加工精度需满足轴承配合的公差要求，保证回转动作顺畅，减少轴承磨损速度。设计过程中需严格校核钩身的开口变形量，在1.5倍额定载荷的静载试验下，钩口的开口变形量不得超过原开口尺寸的0.25%，卸载后不能存在永久变形，确保结构的刚度满足长期使用要求。同时钩身的重心需与直柄轴线重合，避免吊钩空载时出现歪斜，影响索具挂接的便利性，也能减少起吊过程中重物的摆动幅度。在不同的应用场景下，该吊钩可搭配安全舌片使用，在钩口位置加装弹簧复位的安全挡片，防止作业过程中索具从钩口意外脱出，进一步提升作业安全性，安全舌片的安装位可在钩尖附近预留对应的销轴孔，不需要改动钩身主体结构即可实现加装，适配不同作业场景的安全规范要求。
