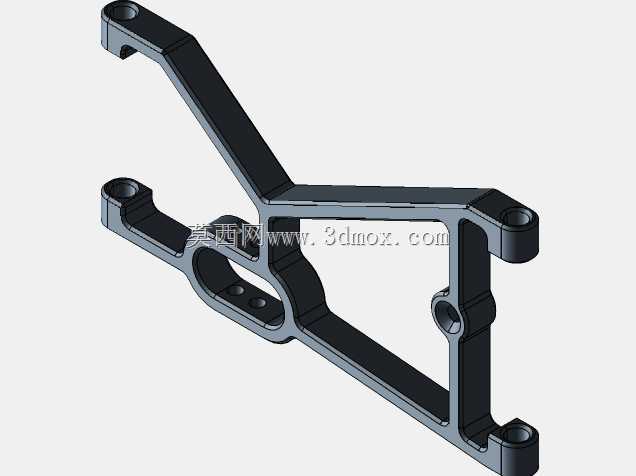

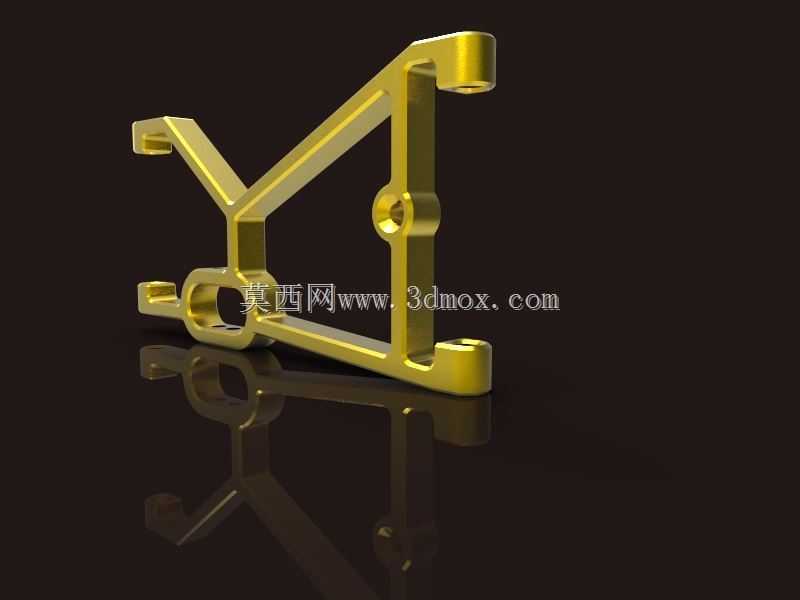

1/5比例RC遥控车前下控制臂结构件

　　在比例遥控模型车的行走系统设计中，前下控制臂是承担前轮定位、传递行驶载荷、配合减震系统完成动作的核心结构件，这款适配1/5比例HSP车型的前下控制臂，采用10毫米厚度的钢材加工成型，成品自重146克，整体结构围绕模型车越野行驶的受力场景做了针对性的构型优化。从实际装车的应用场景来看，这类大比例燃油或电动遥控模型车，行驶过程中需要应对飞坡落地的冲击、非铺装路面的持续颠簸、转向动作带来的横向载荷，前下控制臂作为前悬挂与车架连接的关键铰接部件，既要保证铰接点的位置精度，确保前轮前束、外倾等定位参数在行驶过程中不会出现大幅偏移，也要具备足够的结构强度，避免冲击载荷下出现变形甚至断裂。从结构设计思路来看，这款控制臂采用了三角支撑的构型，

　　三个铰接端点分别对应车架连接点、转向节连接点以及减震器下安装点，臂身主体采用了镂空的加强筋结构，在不额外增加自重的前提下，提升了臂身的抗扭与抗弯刚度，避免大载荷下臂身出现弹性形变影响操控手感。安装边界方面，三个铰接点的同轴度公差控制在0.05毫米以内，铰接孔的内径匹配模型车通用的M5规格铰接销，安装时不需要额外做扩孔或者打磨处理，臂身的轮廓做了圆角过渡处理，避免应力集中在棱角位置，在飞坡落地的瞬间，载荷可以沿着臂身的加强筋方向均匀传递到两个车架连接点，不会出现局部应力过大导致的断裂问题。实际使用过程中，这款控制臂的运动行程匹配1/5车型常用的120毫米长度减震器，车轮上下跳动的过程中，控制臂的摆动不会与车架、转向拉杆、

　　传动轴等周边部件发生运动干涉，转向极限位置下，臂身与转向杯的间隙预留了2毫米以上，避免大角度转向时出现部件磕碰。不同于小比例模型车采用的塑料或者铝合金控制臂，这款钢制控制臂的刚度更高，在高速越野场景下的形变更小，转向的响应速度更快，不会因为臂身形变导致转向虚位过大，同时钢材的抗疲劳性能更好，长时间在颠簸路面行驶也不会出现金属疲劳导致的开裂问题。从结构细节来看，臂身上的铰接孔位置都做了加厚处理，铰接销穿过的位置壁厚达到3毫米，能够承受铰接销传递的集中载荷，减震器安装点的孔位做了沉台设计，减震器下固定球头可以完全嵌入沉台内，避免固定螺母突出臂身表面，在车辆刮擦底盘的时候不会磕碰固定件导致螺母松动。对于模型车改装或者维修的从业者来说，

　　这款控制臂的安装孔位完全匹配HSP原厂1/5车型的悬挂安装位，可以直接替换原厂的配件，不需要对车架做任何改装，装车后只需要重新调整前轮的定位参数，就可以达到原厂的装配精度。在三维建模的过程中，这类控制臂的建模重点在于三个铰接点的相对位置精度，以及臂身加强筋的走向设计，既要保证结构强度，也要控制零件的自重，避免簧下质量过大影响减震的响应速度，同时臂身的外形要避开周边部件的运动包络，确保全行程下的运动顺畅。
