沃尔沃牵引车发动机配套金属结构零件

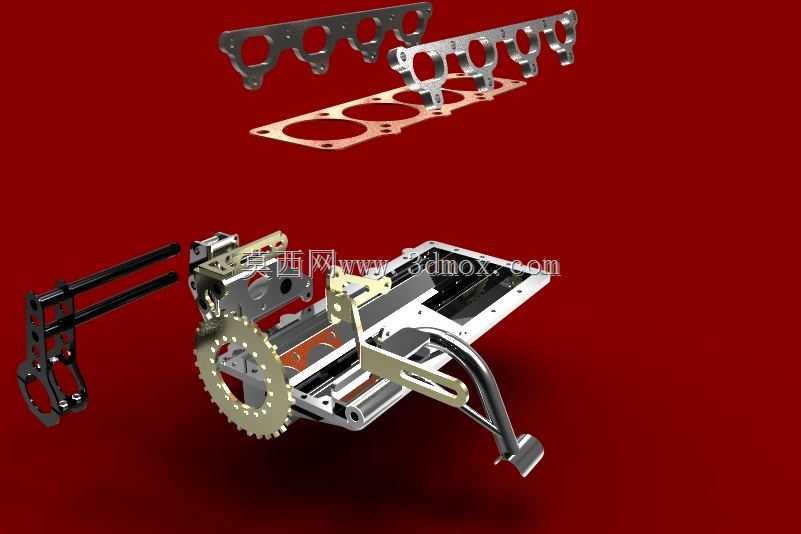

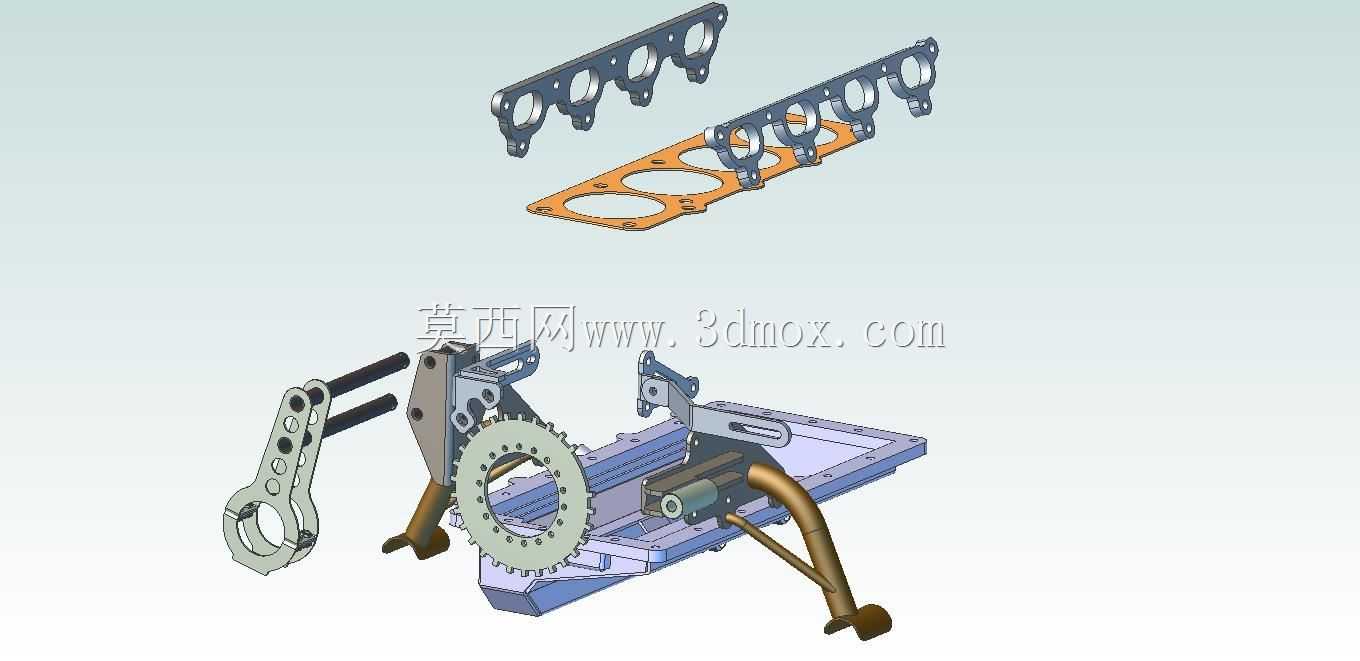

　　商用车动力总成的附属结构件，直接决定发动机外围管路、附件的固定可靠性与整车运行稳定性，这类零件在重型牵引车的动力舱布局中，需要同时兼顾振动耐受、密封性能、安装空间避让多重要求，不能仅做理论尺寸建模，必须结合实车装配的边界条件做结构校核。从展示的零件结构来看，包含了多组密封垫片、安装支架、管路连接法兰、燃油系统固定支座几类核心部件，每一类零件的结构设计都对应发动机运行中的实际工况需求。比如多层复合结构的密封垫片，分别对应进气歧管结合面、缸盖侧附件结合面的密封需求，垫片上的螺栓过孔位置精度控制在±0.1mm范围内，安装时能保证与结合面的螺栓孔完全对位，避免装配时出现垫片偏移导致的渗漏问题，垫片的密封筋走向完全匹配结合面的压力分布，

　　在缸盖螺栓拧紧后，密封筋的压缩量能稳定在设计区间，兼顾高温下的密封耐久性与拆装重复使用性能。进气侧的连接法兰采用一体铣削成型结构，法兰端面的平面度公差符合商用车动力附件的安装标准，法兰上的定位凸台能在装配时快速与歧管接口对位，不需要额外做调整找正，法兰的壁厚设计充分考虑了进气脉冲带来的交变载荷，在发动机全速段运行时不会出现共振异响，也不会因为长期振动出现连接螺栓松动的问题。发动机外围的安装支架采用弯折+局部加强筋的结构形式，支架的安装孔位分别对应缸体侧的预留螺纹孔与外围附件的固定点，支架的弯折角度经过实车空间校核，安装后不会与周边的线束、管路、冷却系统部件产生运动干涉，支架的受力薄弱位置做了局部加厚处理，

　　能承受附件自身重量加发动机全工况振动带来的复合载荷，避免长期运行出现支架断裂的故障。燃油系统的相关固定支座，结构上做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低零件自重，支座上的管卡安装位能精准固定燃油管路，让管路与周边高温部件保持足够的安全距离，避免燃油管路长期受高温烘烤出现老化破损，同时固定后的管路走向顺畅，不会出现过度弯折导致的燃油通流阻力增大问题。油底壳相关的连接部件，密封面的结构设计匹配油底壳的成型公差，安装后能保证曲轴箱下部的密封性能，避免机油渗漏，同时部件上的传感器安装位预留了足够的操作空间，后续维保更换传感器时不需要拆卸周边大部件，能有效降低维保作业的工作量。这类零件的建模过程中，

　　需要先完成发动机整机的装配基准搭建，所有零件的安装基准都与缸体、缸盖的设计基准保持统一，避免出现装配时的累计公差超差；零件的壁厚过渡位置都做了圆角处理，既减少加工时的应力集中，也能避免零件在热处理或者使用过程中出现应力开裂。安装边界方面，所有零件的外轮廓都控制在动力舱的预留空间范围内，零件与周边运动部件的最小间隙满足商用车设计的安全间隙要求，即使在发动机悬置出现最大位移量的工况下，也不会出现部件碰撞干涉。从实际应用场景来看，这类零件既可以用于沃尔沃牵引车的售后维保替换，也可以作为同排量重型柴油机外围附件改装设计的参考结构，建模时还原的细节特征包括螺栓过孔的倒角、密封面的加工纹理预留、安装面的平面度标注基准，都能直接用于后续的工程图输出与加工工艺编制，不需要再做额外的结构补全。不同零件的材质选择也在结构设计中做了对应匹配，密封垫片采用多层金属复合结构，支架类零件采用高强度冲压钢板焊接成型，法兰类零件采用锻造铝合金或者铸钢材质，兼顾强度与轻量化需求，每个零件的连接点数量、螺栓规格都与原厂设计保持一致，装配时可以直接替换原厂零件，不需要做额外的孔位加工或者结构修改。
